Порядок сварки фермы

Качество сварки играет решающую роль в создании надежной металлоконструкции. Сварные швы – это не просто соединения элементов, а один из важнейших факторов, определяющих прочность и долговечность всего изделия. Ошибки в технологии могут привести к серьезным последствиям: от деформаций и преждевременного износа до полного разрушения под давлением. Кроме того, некачественная сварка увеличивает затраты на ремонт и может угрожать безопасности эксплуатации объекта.

В этой статье мы подробно рассмотрим порядок сварки фермы. Вы узнаете, как правильно подготовить материалы и оборудование, какие этапы включает процесс сварки и на что стоит обратить внимание, чтобы собрать прочную, устойчивую конструкцию.

Содержание:

Подготовительный этап

Подготовка к сварке предполагает проектирование, подбор подходящего инструмента и оборудования, работу с элементами фермы. Каждый этап здесь служит гарантией точности соединений и сводит к минимуму вероятность появления дефектов. Тщательно выполненная работа на подготовительном этапе закладывает фундамент для создания надежной и долговечной конструкции, способной справляться с эксплуатационными нагрузками при поддержке высокой степени безопасности.

Проектирование и расчеты

Первым и наиболее важным шагом при сварке фермы является проектирование и выполнение инженерных расчетов. На этом этапе закладываются все ключевые параметры конструкции, от которых зависят ее прочность, надежность и срок службы.

Чертежи и спецификации – это основной рабочий инструмент, который определяет:

• Геометрию конструкции – форму изделия, длину и угол расположения элементов.
• Нагрузки – распределение сил между узлами фермы, чтобы избежать перегрузки отдельных составляющих.
• Точки соединения – места сварки и их параметры, включая толщину швов и тип сварных соединений.

Проектирование предполагает выбор оптимального типа фермы в зависимости от ее назначения. Например:

• Балочные фермы чаще применяются для горизонтальных перекрытий.
• Арочные используются для мостов, ангаров и крыш.
• Конусные и комбинированные подходят для сложных архитектурных решений.

Выбор материалов также имеет большое значение. Для фермы чаще всего используют сталь или алюминиевые сплавы, в зависимости от требуемой прочности и веса конструкции. Высокопрочная углеродистая сталь применяется для несущих конструкций, где важна максимальная жесткость, а алюминий подойдет для облегченных систем.

На этапе расчетов необходимо учитывать нормативные документы (ГОСТы, СНиПы), чтобы ферма соответствовала стандартам безопасности.

Подготовка оборудования и инструмента

Качество сварочных швов напрямую зависит от используемого оборудования и его исправности. Основными видами сварочных аппаратов в данном случае выступают:

ММА (ручной дуговой сварки покрытыми электродами). Универсальный, мобильный и доступный метод, применяемый для большинства строительных конструкций. Подходит для сварки толстых металлов, но с ним не избежать частых остановок, замены электродов, что достаточно утомительно. Еще в процессе выделяется большое количество шлака, который необходимо удалять после каждого прохода. Увеличивает время на обработку шва и снижает общую производительность.

MIG/MAG (полуавтоматический, с проволокой в качестве электрода, плавление металла в среде защитного газа). Обеспечивает высокую скорость и качество сварки, особенно при работе с тонкими элементами фермы. Используется на крупных объектах, когда к качеству соединений предъявляются строгие требования. Менее мобильный вариант, по сравнения с РДС, так как для работы нужен источник газа.

TIG (аргонодуговая сварка с использованием тугоплавкого вольфрамового электрода). Применяется для цветных металлов, нержавеющей стали или при необходимости создать эстетически ровный шов. Этот метод требует высокой точности и больше времени.

Перед началом работ необходимо выполнить полный осмотр оборудования:

• Проверить исправность сварочного аппарата, его кабелей и соединительных узлов.
• Убедиться в надежности системы подачи газа и отсутствии утечек (для методов MIG/MAG и TIG).
• Подготовить и протестировать электроды или сварочную проволоку на образцах металла.
• Проверить работу вспомогательных инструментов: болгарок, шлифмашин, угольников, струбцин, уровней и других измерительных приборов.

Необходимо также подготовить средства индивидуальной защиты (СИЗ): сварочные маски, перчатки, спецодежду, защитные очки. От них зависит безопасность сварщика во время работы.

Подготовка элементов фермы

Перед началом сварки металлические элементы фермы должны пройти тщательную подготовку. Она предполагает несколько последовательных операций:

• Очистка металла. На поверхности заготовок могут находиться грязь, ржавчина, окалина, масло или другие загрязнения, которые ухудшают качество сварного соединения. Для удаления этих веществ используют стальные щетки ручной очистки, шлифовальные диски для удаления окалины и ржавчины, специальные растворители обезжиривания поверхности металла.
• Резка и подгонка заготовок. Металлические профили или листы обрабатываются в соответствии с проектными размерами. Для резки применяют угловые шлифмашины (болгарки), если составные части небольшие. Ленточнопильные станки – для более точной и ровной обработки крупных элементов. Плазменные резаки – для быстрого, аккуратного и точного раскроя металла разной толщины. После резки детали проверяют на соответствие чертежам, а затем выполняют их предварительную подгонку. Особенно важна для сложных стыков или узлов, где необходимо максимально плотное прилегание элементов друг к другу. Даже небольшой зазор может повлиять на прочность соединения, поэтому подгонка осуществляется с применением струбцин, зажимов и шаблонов.
• Контроль качества стыков. Прежде чем начинать сварку, важно удостовериться в правильной геометрии и точности соединений. Для этого выполняются визуальная проверка на отсутствие перекосов и зазоров. Измерение углов и длины с помощью угольников, рулеток или штангенциркулей. Испытание фиксации – временное закрепление элементов прихватками или зажимами для проверки устойчивости всей конструкции. Особое внимание уделяется точности в местах узловых соединений, так как именно здесь концентрируются основные нагрузки. Ошибки на данном этапе могут привести к деформациям фермы после сварки.

Правильно организованный подготовительный этап – залог успешного выполнения сварочных работ. Проектирование и расчеты позволяют определить оптимальную конструкцию фермы и выбрать подходящие материалы. Тщательная проверка оборудования и инструментов снижает риск поломок и брака. А качественная подготовка заготовок дает точность, скорость сборки и уменьшает вероятность дефектов сварных соединений.

Системный подход на этом этапе помогает не только повысить надежность и долговечность фермы, но и сократить время и ресурсы на последующие этапы работы.

Сборка фермы перед сваркой: основные этапы и рекомендации

Создавая прочную, надежную конструкцию, нельзя упускать сборочный этап. От качества выполнения сборочных работ зависит не только долговечность фермы, но и ее точное соответствие проектным требованиям. Рассмотрим основные шаги и нюансы этого процесса.

На подготовительном этапе заготовки размещаются в сборочном стенде – специальном приспособлении, отвечающей за точную фиксацию элементов в требуемом положении. Сборочные стенды особенно полезны при изготовлении сложных ферм с множеством узлов и соединений, так как:

• Гарантируют соблюдение проектных углов, размеров и геометрии;
• Исключают риск неправильного расположения деталей;
• Упрощают дальнейшую фиксацию и сварку.

Перед установкой заготовок необходимо рабочую поверхность стенда от загрязнений, чтобы все элементы плотно прилегали. Детали укладываются в соответствии с чертежами, начиная с опорных узлов, они задают базовую геометрию конструкции.

После размещения заготовок в стенде выполняется их временная фиксация. Задачи этого этапа:

• Предотвращение смещения деталей при перемещении или сварке;
• Сохранение заданной геометрии конструкции;
• Создание прочной основы для дальнейшей окончательной сварки.

Точечная сварка применяется для соединения элементов в ключевых узлах. Эта технология позволяет создать минимальные сварные швы, которые легко корректировать при необходимости.

Зажимы или фиксаторы используются для временного удержания деталей без применения сварки, удобны для корректировок до проверки геометрии.

При точечной сварке важно следить за правильным выбором силы тока и времени термического воздействия, чтобы не допустить деформации элементов.

После фиксации всех деталей необходимо тщательно проверить соответствие конструкции проектным размерам и параметрам. Для этого используют следующие измерительные инструменты:

• Уровни и лазерные нивелиры – чтобы контролировать горизонтальность и вертикальность узлов.
• Штангенциркули – для проверки точности сопряжения элементов и размеров соединений.
• Рулетки и линейки – измерение длины, ширины и диагоналей конструкции.

Особое внимание уделяется следующим аспектам:

• Соответствие углов проектным значениям (например, 90° или 45°).
• Равенство диагоналей прямоугольных элементов (для проверки отсутствия перекосов).
• Ровность и отсутствие зазоров в местах соединений.

Если выявлены отклонения, их необходимо устранить до начала окончательной сварки. На этом этапе корректировка возможна путем повторного использования зажимов или исправления точечных сварных соединений.

Сборка фермы перед сваркой – это процесс, требующий внимания к деталям и строгого соблюдения технологии. Использование сборочных стендов, грамотная фиксация элементов и тщательная проверка геометрии помогают создать качественную основу для окончательной сварки. Эти действия задают не только устойчивость готовой конструкции, но и ее соответствие всем заданным техническим и эксплуатационным нормам.

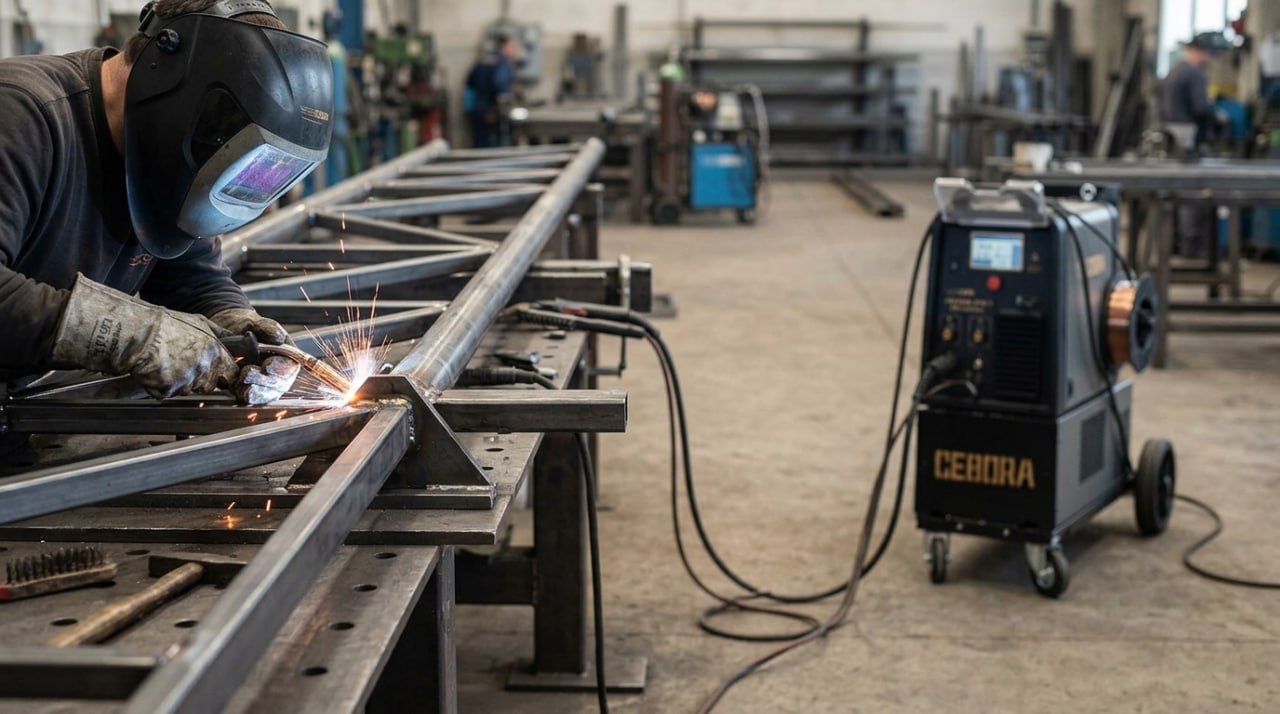

Сварка металлической фермы: технологии, последовательность и контроль

Мы перешли к ключевому этапу, который определяет прочность, надежность и долговечность конструкции. Для успешного выполнения сварочных работ необходимы не только мастерство, но и продуманный подход к выбору технологии, соблюдению последовательности операций и применению методов контроля.

Выбор метода сварки

Метод сварки выбирается на основе нескольких факторов: типа и толщины металла, условий проведения работ (в помещении или на открытом воздухе), требований к качеству шва, доступности оборудования и квалификации сварщиков.

Основные варианты в данном случае:

• Ручная дуговая сварка (MMA). Применяется для работы с углеродистыми и низколегированными сталями, а также с толстыми металлами. Универсальна и устойчива к внешним воздействиям (ветер, пыль), что делает ее оптимальной для полевых условий.
• Полуавтоматическая сварка в среде защитных газов (MIG/MAG). Используется для создания длинных, ровных швов на конструкциях из тонколистового металла. MAG-сварка подходит для углеродистых сталей, а MIG – для алюминия и нержавейки. Этот метод обеспечивает высокую производительность и качество, но работать лучше в помещении или при защите от ветра специальными экранами.
• Аргонодуговая сварка (TIG). Применяется для сложных соединений из нержавеющих сталей, алюминия и сплавов, где требуется идеальное качество шва. Отличается высокой точностью и низкой скоростью, что делает ее востребованной для изготовления ответственных конструкций.
• Флюсовая сварка. Высокопроизводительная, с защитой швов от негативного воздействия атмосферы. Подходит для крупногабаритных ферм, тяжелых металлоконструкций.

Выбор метода должен учитывать баланс между стоимостью, скоростью выполнения работ и требованиями к качеству. Например, для больших строительных ферм с менее строгими требованиями к эстетике подойдет полуавтоматическая или ручная дуговая сварка, а для архитектурных или промышленных объектов, когда в приоритете точность и эстетика, – TIG.

Порядок сварки узлов и стыков

Грамотная последовательность сварочных работ позволяет предотвратить деформации, сохранить геометрию конструкции и равномерно распределить нагрузки.

Основные правила последовательности сварки:

• От центра к краям. Сварку начинают с центральных узлов фермы, постепенно перемещаясь к краям. Такой подход уменьшает накопление внутренних напряжений и делает равномерным термическое воздействие.
• Сварка по элементам. Начинается с поясов, так как они задают основную геометрию конструкции. Для равномерного распределения температуры применяют попеременную сварку с противоположных сторон. После сварки поясов закрепляются раскосы, так как они работают на жесткость конструкции. Завершают вертикальными стойками, которые соединяют верхние и нижние элементы.

Сплошные швы применяются для основных несущих составляющих. Отличаются прочностью.

Прерывистые – могут использоваться для вспомогательных элементов, что снижает общий вес конструкции.

Соединение узлов выполняют в шахматном порядке, чтобы избежать перегрева одной области.

Симметричная сварка уравновешивает термическое расширение металла.

Контроль температуры и предотвращение деформации

Температурное воздействие способно вызвать серьезные деформации, приводящие к снижению точности и прочности конструкции. Контроль температуры и деформации – это важный этап для достижения высокого качества сварки.

Меры для предотвращения деформаций:

• Прихватки. До выполнения сплошных швов элементы фиксируются прихватками, которые удерживают их в правильном положении. Прихватки выполняются в ключевых точках узлов, таким образом минимизируется риск смещения.
• Шахматный порядок сварки. Выполняя швы в шахматном порядке, удается равномерно распределить тепловую нагрузку и избежать искривлений конструкции.
• Симметричная сварка. Для крупных конструкций швы накладывают с обеих сторон одновременно или попеременно, компенсируя внутренние напряжения.
• Перерывы для охлаждения. При выполнении длинных или многослойных швов важно делать перерывы, чтобы металл остывал. Паузы предотвращают перегрев, образование трещин и снижение прочности.

Для особо ответственных конструкций в ход идет предварительный подогрев металла перед сваркой. Снижает перепад температур между швом и основным материалом, уменьшая риск появления трещин.

Основной этап сварки металлической фермы — это сложный и ответственный процесс, основанный на продуманном подходе к выбору технологии, соблюдению последовательности операций и внедрению эффективных методов контроля. Использование современных сварочных решений направлено на достижение высокой прочности и надежности конструкции, а также полное соответствия проектным требованиям. Точное следование технологическим стандартам снижает риск деформаций, сохраняет геометрию фермы и значительно увеличивает срок ее эксплуатации.

Контроль качества сварных швов: варианты проверки и устранение дефектов

Профессиональную работу с металлоконструкциями нельзя представить без контроля качества сварных швов. Он предполагает проверку внешнего и внутреннего состояния сварного соединения, выявление возможных дефектов и их устранение. Правильно организованный контроль – чтобы конструкция соответствовала проектным требованиям, а ее эксплуатация была безопасной.

Методы проверки качества сварных швов

Для оценки качества сварных швов применяются как простые визуальные, так и сложные инструментальные методы. Каждый из них решает свои задачи и направлен на обнаружение разных видов дефектов.

Визуальный осмотр – это первый и наиболее доступный способ контроля. Сразу после сварки шов проверяется на наличие трещин, прожогов, наплывов, пор, а также на соответствие размеров соединения проектным параметрам. Для точности осмотра используют увеличительные стекла, линейки, шаблоны. С помощью визуального контроля быстро оценивают состояние шва, но, естественно, внутренние дефекты здесь будут недоступны.

Более глубокий контроль осуществляется с помощью ультразвука. Ультразвуковой дефектоскоп посылает звуковые волны, которые проходят через металл. На основании их отражений обнаруживают скрытые поры, трещины или непровары. Метод отличается высокой точностью и применим без повреждения конструкции, однако требует квалифицированного специалиста и сложен для проверки тонких швов.

Рентгенографический контроль – с помощью него получают детализированное изображение внутреннего состояния шва. Рентгеновскими лучами выявляют шлаковые включения, поры, трещины и другие дефекты. Это одна из самых точных диагностик, которая часто используется для проверки ответственных конструкций. Его недостаток – высокая стоимость оборудования и необходимость соблюдения радиационной безопасности.

Другие методы – капиллярный контроль и магнитопорошковая дефектоскопия – также находят широкое применение. Первый использует проникающие жидкости, которые заполняют микротрещины и делают их видимыми, а второй выделяет дефекты в металлах, которые намагничиваются.

Этапы контроля качества

Контроль сварных швов проводится на всех этапах производства. На предварительном этапе оценивают качество материалов, состояние поверхности металла и точность сборки. В процессе сварки выполняется межоперационный контроль, который включает проверку прихваток и частично выполненных швов. После завершения сварочных работ проводится окончательный контроль, направленный на выявление как внешних, так и внутренних дефектов.

Исправление дефектов сварных швов

Выявленные дефекты могут существенно повлиять на эксплуатационные характеристики конструкции, поэтому их необходимо устранять на этапе производства.

Одним из наиболее частых дефектов являются наплывы – излишки металла, которые выступают за пределы сварного шва. Наплывы удаляются с помощью шлифовальных машин или ручных инструментов, а поверхность шва выравнивается.

Поры, образующиеся из-за задержки газов в металле, представляют собой полости внутри шва. Для их устранения дефектный участок вырезается или зачищается, после чего производится повторная сварка с учетом корректировки параметров.

Трещины – это серьезный дефект, вызванный внутренними напряжениями, неправильным охлаждением или перегревом металла. Поврежденный участок вырезается, края зачищаются и подготавливаются к повторной сварке. Чтобы предотвратить новые трещины, металл предварительно прогревают.

Непровары, возникающие из-за недостаточного проплавления металла, исправляют путем удаления дефектного шва и выполнением новой сварки с изменением режимов работы для увеличения глубины проплавления.

Контроль качества сварных швов важен в создании надежных и безопасных металлоконструкций. И здесь полезны разные методы проверки – визуальный осмотр, ультразвук, рентгенографическое обследование. Одни направлены на своевременное выявление поверхностных дефектов, другие дают возможность увидеть внутренние проблемы. Оперативное устранение наплывов, пор, трещин или непроваров гарантирует долговечность конструкции и ее соответствие эксплуатационным требованиям. Поэтому грамотный подход к контролю качества швов – это основа успешной реализации любых сварочных проектов!

Финальная обработка и защита конструкции

После завершения основных этапов изготовления фермы наступает процесс ее финальной обработки и защиты, который включает несколько операций, направленных на повышение долговечности и эксплуатационных характеристик конструкции.

Шлифовка швов (если требуется)

На этапе финишной обработки особое внимание уделяется швам и соединениям, нуждаются ли они в дополнительной шлифовке для устранения неровностей и дефектов. Шлифовка улучшает эстетику, но главное, предотвращает возможное накопление коррозионных процессов, которые могут возникнуть из-за несовершенства сварных швов.

Покрытие антикоррозийными средствами

Чтобы предотвратить разрушение металлических частей фермы под воздействием влаги, воздуха и других агрессивных факторов, необходимо покрыть конструкцию антикоррозийными средствами. Это может быть грунтовка, краска или специализированные составы, создающие защитный барьер от коррозии. Применение покрытий значительно увеличивает срок службы фермы и помогает сохранять ее эксплуатационные характеристики даже в условиях повышенной влажности или в агрессивных атмосферных условиях.

Транспортировка и монтаж готовой фермы

После завершения всех этапов обработки конструкция фермы готова к транспортировке и монтажу. Важно обеспечить безопасную и аккуратную транспортировку, чтобы избежать повреждений в процессе перемещения, особенно если ферма имеет большие размеры. При монтаже – точно соблюсти проектные требования и провести все необходимые крепежные работы. Транспортировка и монтаж должны проводится с тщательной координацией и соблюдением стандартов безопасности, чтобы гарантировать долговечность конструкции и соответствие проектным нормам.

Этапы финальной обработки и защиты играют значимую роль в долговечности и безопасности фермы, создавая прочную и надежную основу для дальнейшей эксплуатации.

Заключение

Изготовление металлических конструкций связано с необходимостью высокой квалификации специалистов и строгого соблюдения всех технологических этапов. Каждый шаг – от проектирования и расчета до финальной обработки и защиты – имеет решающее значение для прочности, безопасности и долговечности готовой фермы. Ошибки на любом из этапов могут привести к ухудшению эксплуатационных характеристик, а в некоторых случаях – к разрушению конструкции, что ставит под угрозу ее использование. Поэтому важно соблюдать технологию на всех уровнях производства.

Точность и аккуратность – основа успешного выполнения работ по изготовлению металлических конструкций. Каждый этап требует внимательности и высокого уровня профессионализма. Ошибки на стадии сварки – неправильная подготовка материалов или несоответствие температурных режимов – приводят к дефектам сварных швов, снижают прочность всего изделия. Недостаточная защита от коррозии и недочеты в монтаже могут существенно сократить срок службы фермы и повлиять на ее эксплуатационные характеристики.

Точное соблюдение всех технологических процессов на всех этапах производства – от сварки до установки – способствует созданию безопасных и долговечных конструкций. Это, в свою очередь, снижает эксплуатационные риски и минимизирует затраты на ремонт и техническое обслуживание.

Для начинающих сварщиков важно осознавать значение каждой детали в процессе работы. Сварка – это не только техника, но и искусство, требующее внимания и терпения. Необходимо тщательно соблюдать технологические режимы, подготовку материалов и следить за качеством швов. Спешка приводит к неточностям, которые впоследствии сложно исправить. Кроме того, регулярное совершенствование навыков через практику и обучение новейшим технологиям сварки помогает избежать распространенных ошибок и повысить качество работы.

Для опытных профессионалов важно поддерживать высокий уровень квалификации и следить за новыми технологическими тенденциями в сварочной отрасли. Современные достижения – роботизированные сварочные системы и усовершенствованные типы сварочных материалов – открывают новые возможности повышения качества и производительности работы. Профессионализм заключается не только в выполнении стандартных операций, но и в умении адаптироваться к новым условиям и эффективно использовать передовые технологии.

Не менее значимым аспектом успешной работы является использование сертифицированных материалов и оборудования. Это касается как сварочных аппаратов, так и расходных материалов – электродов, проволоки, антикоррозийных покрытий и других компонентов. Применение качественных, сертифицированных материалов, прошедших необходимые испытания, задает прочность и долговечность сварных швов и конструкции в целом. Недоброкачественные расходники приводят к образованию дефектов, снижению прочности и ускоренному износу, что негативно скажется на безопасности эксплуатации.

Поэтому для качества и безопасности конструкций необходимо использовать сертифицированные материалы и современное оборудование, соответствующие международным стандартам. Такой подход не только гарантирует высокое качество работы, но и уменьшает риски, связанные с безопасностью эксплуатации, повышая надежность и долговечность металлических конструкций.

Независимо от того, новичок вы или опытный профессионал, для создания качественных и надежных изделий важно строго соблюдать технологию, выбирать только сертифицированные материалы и использовать современное оборудование. Эти принципы лежат в основе успешных сварочных работ и являются залогом безопасной, долговечной и эффективной эксплуатации металлоконструкций. Вложение времени и усилий в правильное выполнение каждой стадии производства – от подготовки материалов до монтажа – основа качественного результата!
