Резаки для плазморезов

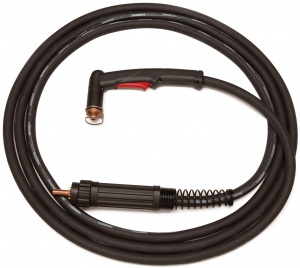

Ручные резаки легки и компактны, с эргономичной рукояткой и спусковым механизмом, шлангпакетом до 12 метров, рассчитаны на токи до 160 А и резку стали до 55 мм. Охлаждение воздушное, поджиг пневмоконтактный или высокочастотный, основной газ – сжатый воздух. Точность зависит от навыков оператора, ресурс расходников ниже из-за частых стартов/остановок, сфера применения – ремонт, монтаж, небольшие мастерские и эпизодические задачи.

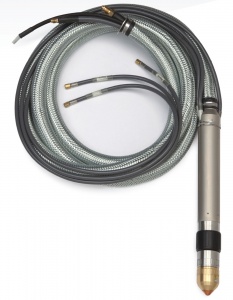

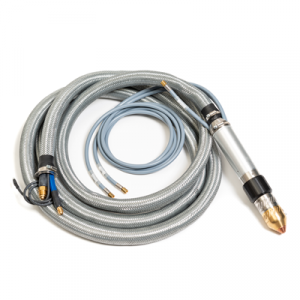

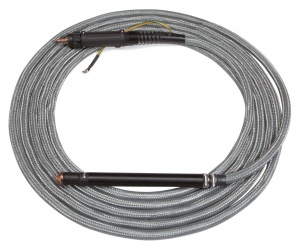

Машинные резаки стационарно крепятся на портал ЧПУ, не имеют рукоятки, работают на токах от 100 до 800 А и режут металл до 90 мм. Часто оснащены водяным охлаждением для длительной работы, поддерживают различные газы и смеси (азот, аргоно-водород, кислород) под конкретные материалы. Полностью автоматизированное управление, высочайшая точность и повторяемость, ресурс компонентов выше, но обслуживание сложнее и требует квалифицированного персонала. Это выбор для серийного производства, фигурной резки сложных деталей и крупногабаритных толстых листов.

Определяют минимальную силу тока по толщине и типу металла. Примерные значения для стали и нержавейки – 4 А на 1 мм, для цветных металлов – 6 А на 1 мм, и добавляют 20–30 % запаса для щадящего режима. До 30 А хватает для тонкого металла (до 10 мм), 30–100 А – средние толщины (до 25–30 мм), свыше 100 А – массивные заготовки (до 50–90 мм).

Под объем работ подбирают продолжительность включения: 40–50 % для эпизодических задач, 60–80 % для мастерских, 80–100 % для серийного производства. Ручной резак выбирают ради мобильности и ремонта (обычно до 30 мм, воздушное охлаждение), машинный – для точной фигурной резки толстых металлов на ЧПУ с водяным охлаждением.

Для прямой резки толстого металла нужен мощный аппарат со 100+ А и высоким ПВ, для тонкого (до 10 мм) достаточно 30–40 А, для художественной – легкий резак на 40–80 А с высокочастотным поджигом и шлангпакетом 6–8 м. Газ выбирают по задачам: сжатый воздух для стали до 25 мм, азот для нержавейки и цветных металлов, кислород для конструкционных сталей.

Условия диктуют финальные параметры: для гаража – ручной на 40–60 А с ПВ 40–60 % и питанием 220 В, для производства – 80–160 А с ПВ 60–100 % и водяным охлаждением, для выездов – компактный на 30–50 А, желательно со встроенным компрессором и устойчивостью к скачкам напряжения. Дополнительно оценивают тип поджига (контактный, пневматический или высокочастотный), способ охлаждения, производительность компрессора и длину шлангпакета.

Учитывают максимальную толщину реза с запасом 20–30 %: до 10 мм — 40–60 А, 10–25 мм — 100–150 А, свыше 30 мм — 200–300 А. Сила тока определяет глубину и скорость, но с ростом тока растут расход воздуха и требования к охлаждению.

Продолжительность включения подбирают под нагрузку: 40–50 % для эпизодических работ, 60–80 % для мастерских, 80–100 % для непрерывного производства.

Охлаждение: воздушное (до 80–100 А) для бытовых моделей, водяное – для профессиональной и интенсивной работы.

Тип поджига: контактный – стандартный недорогой, пневматический надежнее, высокочастотный бесконтактный – для фигурной резки и ЧПУ. Для станков с ЧПУ важны панельные разъемы, автозапуск дуги и совместимость с контролем высоты резака. Газ подбирают под материал: сжатый воздух для стали до 25 мм, азот для нержавейки и цветных металлов, кислород для конструкционных сталей, аргоно-водородные смеси для толстых спецсплавов. Важны стабильность и фокусировка дуги, чистота кромки.

Доступность и цена электродов, сопел, колпаков и уплотнителей влияют на эксплуатационные расходы. Учитывают гарантийный срок, наличие сервисных центров и запчастей в регионе. Питание: 220 В для гаража и мастерских, 380 В для промышленных моделей. Для ручных резаков значимы длина шлангпакета (3–12 м), вес и эргономика.

Рассчитывают минимальный ток по типу металла: углеродистая сталь — 3–4 А/мм, алюминий — 4–5 А/мм, медь и латунь — 6 А/мм, нержавейка — 7–8 А/мм. К результату добавляют 20–30 % запаса для щадящего режима и стабильности. Например, сталь 15 мм требует 60 А плюс запас — итого 75–80 А, алюминий 10 мм — 50 А плюс запас — 65–70 А.

Ориентиры по диапазонам: 20–40 А — тонкие листы до 10 мм стали (хобби, авторемонт), 40–80 А — средние заготовки до 25 мм (мастерские), 80–120 А — металлоконструкции до 40 мм, 120–200 А — тяжелое машиностроение, свыше 200 А — промышленное производство толстых листов. Тип питания связан с мощностью: однофазные 220 В — до 60–80 А, трехфазные 380 В — от 80 А.

Сопла подбирают под ток: 0,8–1,0 мм — 30–40 А (до 6 мм), 1,1–1,3 мм — 40–70 А (6–12 мм), 1,4–1,5 мм — 70–100 А (12–20 мм), 1,6–1,7 мм — 100–130 А (20–32 мм). Рабочий ток держат на уровне 90–95 % от номинала сопла. Для фигурной резки ток немного снижают ради точности, для ржавого металла добавляют 10–15 %, для высокоточной резки работают на 10–20 % ниже максимума модели – сужают рез и улучшают кромку.

Обслуживание плазмотрона – обязательно! Регулярное ТО продлевает ресурс резака и расходников, поддерживает чистоту кромки, предотвращает внезапные поломки и снижает затраты на ремонт.

Ежедневно осматривают корпус на повреждения, очищают сопло и кожух от шлака, проверяют давление газа, уровень охлаждающей жидкости и состояние расходников. Еженедельно углубленно чистят внутренние компоненты, проверяют вентилятор, токовые кольца, шлангпакет на перегибы и систему охлаждения. Ежемесячно ревизуют электрические соединения, контакты, воздушный фильтр, герметичность газовых магистралей и проводят тестовую резку. Раз в полгода промывают систему охлаждения, меняют фильтр и жидкость, раз в год — реле зажигания, электрику и калибруют параметры.

В первую очередь контролируют расходники: износ отверстия сопла, эрозию электрода, скопление брызг на защитном колпаке и состояние вихревого кольца. В газовой системе ищут утечки, проверяют стабильность давления (4,5–6,5 бар). Воздушное охлаждение требует очистки вентиляционных отверстий, водяное – контроля циркуляции, уровня жидкости и герметичности. Электрическую часть осматривают на предмет повреждений изоляции, окисления контактов и исправности предохранителей. Все работы проводят при отключенном питании, с оригинальными расходниками. После замены деталей систему продувают газом 2–3 минуты. Внеплановое ТО требуется при нестабильном поджиге, ухудшении кромки, шуме, запахе гари, падении давления или перегреве корпуса. Ведение журнала ТО с датами и списком замен помогает отслеживать состояние оборудования и планировать обслуживание.

Ресурс резака определяют настройки (ток на 5–15 % ниже номинала сопла, давление 4,5–6,5 бар, оптимальная скорость), качество расходников, чистота воздуха и условия работы. Влага, масло и ржавчина в магистрали вызывают микровзрывы и коррозию, низкокачественные сопла и электроды изнашиваются в 2–3 раза быстрее, а грязная заготовка, частые пробивки и перепады напряжения лишь ускоряют процесс.

На воздушную линию ставят тройную очистку (влагомаслоотделитель, фильтр, осушитель) и регулярно сливают конденсат. Рез начинают с края, соблюдают высоту 1,5–2 мм, при пробивке увеличивают ее вдвое. Расходники меняют при расширении отверстия сопла, трещинах и выработке вставки электрода от 1,5 мм.

Ежедневно очищают от шлака и проверяют давление, еженедельно чистят внутренние компоненты и охлаждение, ежемесячно ревизуют электрику и фильтры, раз в полгода промывают систему охлаждения, раз в год – полная ревизия и калибровка. Критические сигналы: нестабильный поджиг, грат, перегрев корпуса, запах гари. Правильная настройка, чистота воздуха и регулярное ТО продлевают срок службы в 2–4 раза.
