Сварка арматуры
Создание железобетонного фундамента для жилых, промышленных и иных зданий – здесь почти всегда возникает вопрос сварки арматуры. Бытует мнение, что вязка по эффективности сопоставима со сваркой. Однако такое утверждение не всегда оправдано. Сварка выделяется рядом существенных преимуществ, которые делают ее более предпочтительным выбором в определенных ситуациях. В этой статье мы рассмотрим преимущества сварных соединений, разберем популярные технологии сварки и уделим внимание важным аспектам процесса.
Содержание:
Сварка или вязка?

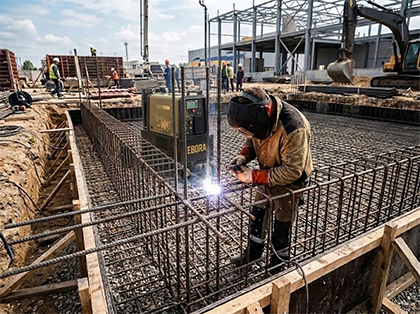

Сварка арматуры – это важный процесс в строительстве, особенно при возведении железобетонных конструкций. Этот метод соединения арматуры дает высокую прочность и долговечность, но требует особого подхода из-за своей специфики. Важно понимать ключевые особенности сварки, а также сравнить этот метод с традиционной вязкой, чтобы выбрать наиболее подходящий способ для конкретного строительного проекта.
Специфика сварки
Процесс сварки арматуры имеет несколько характерных особенностей. Одна из них – образование короткого сварного шва. Это происходит из-за небольшой площади соприкосновения стержней, что делает сам шов коротким и иногда менее прочным, чем другие виды соединений. Когда прутки арматуры соединяются перпендикулярно, создается рычаг, который может увеличить нагрузку на область сварного соединения. В результате возникают дополнительные напряжения, требующие высокой точности и контроля.
Кроме того, сварка имеет свои ограничения, например, в применении для стержней диаметром менее 12 мм, так как в таких случаях существует риск перегрева и повреждения металла. Также важно учитывать, что возможно уменьшение пластичности и прочности в области шва, особенно при использовании неподготовленных арматурных материалов.
Преимущества сварки арматуры:
- Высокая скорость и продуктивность. Сваркой быстро соединяют арматурные стержни, что имеет большое значение при строительстве масштабных сооружений или в условиях сжатых сроков.
- Формирование надежных и устойчивых связей. Благодаря сварке обеспечивается высокая прочность соединений, позволяющая им выдерживать существенные статические и динамические воздействия. В отличие от вязки, сварка предотвращает смещение элементов после их скрепления, существенно увеличивая устойчивость конструкции.
- Сварка – надежный инструмент создания каркасов любых масштабов. Она позволяет легко соединять арматуру большого диаметра и конструировать сложные каркасные системы, потому подходит для разнообразных строительных задач.
- Экономия на материалах. Отпадает необходимость в использовании вязальной проволоки, что помогает сократить общие расходы на соединение.
В свою очередь, недостатками в данном случае выступают:
- Дороговизна и технические средства. Сварка предполагает использование специального оборудования и привлечение опытных мастеров, что повышает стоимость работ. Кроме того, потребуются электроды и источник энергии. А еще дополнительные затраты на электроэнергию.
- Ограничение по диаметру арматуры. Сварка не подходит для соединения прутков с диаметром менее 12 мм, так как существует риск перегрева и повреждения металлической структуры в месте шва.
- Снижение прочности и пластичности. Из-за воздействия высоких температур возможно изменение структуры металла в месте соединения, это влияет на прочность и пластичность. Особенно критично для конструкций, подвергающихся большим нагрузкам.
Вязка: плюсы и минусы
Преимущества вязки арматуры очевидны в нескольких аспектах. Во-первых, при вязке не происходит термического воздействия на материал, оттого сохраняются его первоначальные свойства – прочность и пластичность.
Во-вторых, вязка является более доступным способом, поскольку вязальная проволока значительно дешевле сварочных электродов, а сам процесс не требует дорогостоящего оборудования. Достаточно простого инструмента – вязального крючка. Экономичный вариант, подходящий для небольших и средних проектов.
Кроме того, вязка универсальна и доступна для арматуры любого диаметра. Можно использовать этот метод для самых различных строительных задач. Не требует сложных вычислений или предварительной подготовки материалов, дополнительно снижает затраты времени и усилий. Также не требует высокой квалификации от исполнителя, упрощает процесс и снижает расходы на рабочую силу.
Тем не менее вязка арматуры имеет и свои недостатки:
- Процесс значительно медленнее, чем сварка, может существенно замедлить ход работ на крупных строительных объектах, увеличив общие сроки выполнения.
- Не создает такую же жесткость соединений. Это может привести к ослаблению конструкции, особенно если речь идет о крупных арматурных каркасах, которые подвергаются значительным нагрузкам.
- На крупных стройках вязка становится менее эффективной, так как процесс занимает больше времени и требует большего внимания к качеству соединений. Существенно затрудняет реализацию нужного уровня прочности при больших объемах работ.
Какой способ соединения выбрать?
В данном случае важно учитывать размер и диаметр арматуры: для крупных конструкций и стержней большого диаметра сварка будет предпочтительнее, так как она дает более жесткие и прочные соединения. Вязка же лучше подходит для мелких и средних стержней. Еще следует учитывать тип строительства: для объектов, подвергающихся высокой нагрузке – фундаментов и многоэтажных зданий – сварка будет более эффективным решением, так как она гарантирует большую прочность и устойчивость соединений.
Бюджет и временные ограничения играют важную роль в выборе метода. Если проект требует экономии, а также скорости выполнения работ, вязка будет более доступным вариантом. Однако на крупных стройках, где скорость и прочность конструкций имеют приоритет, сварка станет более выгодным выбором.
Наконец, квалификация персонала – для сварки необходимо использование специального оборудования и опытных специалистов, в то время как вязка доступна даже для неопытных рабочих.
Таким образом, выбор между сваркой и вязкой арматуры зависит от ряда факторов, включая характеристики арматуры, требования к прочности, объем работ, бюджет и доступные ресурсы. Каждый метод имеет свои сильные и слабые стороны, и важно принимать решение, исходя из конкретных условий проекта. Сварка идеально подходит для крупных объектов с высокими требованиями к прочности, в то время как вязка – более доступное и экономичное решение для менее нагруженных конструкций.
Выбор электродов для арматуры
Разные типы электродов предназначены для различных условий и типов арматуры, поэтому важно разобраться в их характеристиках и понять, какие именно подойдут для конкретной работы.
Для сварки арматуры используется несколько типов электродов, каждый из которых имеет свои особенности и оптимальные области применения:
- УОНИ-13/55У – эти электроды применяются для сварки с образованием ванны расплавленного металла. Способствуют получению высококачественных и прочных швов, полезны при монтаже усиленных конструкций.
- АНО-21 – могут использоваться для ржавой арматуры, так как не требуют предварительного удаления коррозии. Удобны тем, что можно располагать под любым углом к рабочей поверхности. Показывают эффективность при работе с инверторным источником дуги.
- ТМУ-21У – поддерживают стабильную дугу и предотвращают разбрызгивание расплавленного металла благодаря специальной обмазке, помогая получить чистые и качественные швы без проблем с отделением шлака.
- УОНИ-13/45 – классика для углеродистой и низколегированной стали. С помощью таких расходников сварные швы обладают высокой прочностью и эластичностью, можно избежать трещин и разрушений при нагрузках.
- ОЗС-12 – для создания сварных швов с равномерной структурой. Предотвращают образование пор, окисления и шлаков, улучшают качество шва и повышают его долговечность.
Диаметр электрода выбирают в зависимости от диаметра стержней. Например:
- Для арматуры диаметром 5–8 мм – электроды до 3 мм.
- 8–10 мм – электроды диаметром 3–4 мм.
- Для арматуры диаметром более 10 мм – расходники более 4 мм.
Еще смотрят на маркировку.
Н – электрод для наплавки металла, применяемый в случаях, когда нужно добавить материал к соединению.
У – для сварки сплавов с низким содержанием углерода, когда необходимо повысить прочность и устойчивость шва.
Т – для легированных сталей с повышенной термостойкостью.
Э – универсальные электроды, помогут в формировании пластичных и эластичных швов, которые будут выдерживать динамические нагрузки.
Выбор в данном случае требует внимательности и знаний. Для опытных сварщиков с соответствующей квалификацией этот процесс не представляет особых трудностей. Они могут точно подобрать электроды, соответствующие типу арматуры и требованиям к прочности сварного шва. Однако при проектировании объектов часто заранее прописываются характеристики материалов и сварных соединений, упрощая подбор для исполнителей.
Итак, подбор электродов для сварки арматуры определяется рядом аспектов: диаметр и вид арматуры, условия использования и уровень надежности соединений. Грамотный выбор гарантирует высококачественную сварку, долгий срок службы конструкции и безопасность всего строительного предприятия.
Сварка арматуры внахлест: особенности и рекомендации
Сварка арматуры внахлест представляет собой метод соединения металлических стержней путем их частичного перекрытия. Этот способ находит применение при создании арматурных каркасов, которые не испытывают значительных нагрузок, например, при возведении вспомогательных конструкций. Однако данный метод не подходит для сооружений, требующих высокой прочности – фундаментов или участков с интенсивными изгибными нагрузками.
Технологические особенности
Суть метода заключается в наложении стержней друг на друга на расстояние до 30 см. Чем больше величина нахлеста, тем прочнее становится соединение. Важны качественные сварочные швы с обеих сторон соединения. Однако работа с нижней проваркой может быть затруднена из-за ограниченного доступа.
Для надежности соединения перед сваркой необходимо зачистить концы стержней железной щеткой, а затем обработать абразивными инструментами. Так получится создать ровные поверхности для более плотной стыковки.
Выбор электродов и режима сварки
Подбор электродов и силы тока напрямую зависит от диаметра стержней:
- Стержни диаметром 5–8 мм – используется электрод сечением 3 мм.
- Диаметр 8–10 мм – подходят электроды с сечением 4 мм.
- Более 10 мм – требуются расходники сечением 5 мм.
Наиболее популярные типы электродов для сварки внахлест – АНО и МР. Они универсальны и не создают особых проблем при формировании качественного шва.
Рекомендуемые параметры сварочного тока:
- Для диаметра 5 мм – 200 А.
- 6 мм – до 250 А.
- 8 мм – 300 А.
- 10 мм – 350 А.
- 20 мм – 450 А.
Сварка арматуры внахлест – несложный проверенный способ, который, при соблюдении всех требований, дает достаточную надежность для конструкций с умеренными нагрузками. Тщательная подготовка стержней, правильный выбор электродов и строгое соблюдение параметров тока – ключевые факторы, влияющие на качество сварного соединения.
Точность и качество соединения арматуры в условиях производства
Точечная контактная сварка арматуры – это высокоавтоматизированный способ соединения металлических стержней, отличающийся высокой скоростью и производительностью. Широко используется в условиях производства, где требуется быстрое выполнение большого объема сварочных работ. Однако его применение ограничено двумя ключевыми факторами: во-первых, выполнять сварку можно только в специализированных цехах, что делает невозможным использование технологии непосредственно на стройплощадке, а во-вторых, оборудование для такой сварки обладает значительными размерами и массой, а также требует большого количества электроэнергии для работы.
Принцип действия точечной сварки основан на использовании электрического тока, проходящего через металлические стержни. В местах их стыковки возникает повышенное сопротивление, что приводит к локальному выделению тепла. Это тепло расплавляет металл в зоне контакта, формируя прочное соединение. Для выполнения сварки применяют два основных метода. Первый – непрерывное оплавление, которое используется для арматуры класса А-1. Здесь ток плотностью 10–50 А/мм² подается без перерыва, позволяя завершить процесс за 20 секунд, в зависимости от сечения стержней. Второй метод – оплавление с перерывами, подходящий для работы с арматурой других классов, предусматривает предварительный нагрев стержней перед сваркой.
Чтобы добиться качественного соединения, необходимо соблюдать следующие параметры:
- давление зажимов должно составлять 30–50 МПа для арматуры класса А-1 и 60–80 МПа для арматуры класса А-2;
- состояние зажимных губок требует регулярной чистки или замены, так как изношенные губки негативно сказываются на качестве сварки;
- плотность тока и время процесса должны строго соответствовать диаметру и классу арматуры.
После выполнения сварки обязательно проводят визуальный контроль швов. Качественное соединение отличается приплюснутой формой и наличием аккуратных бортиков в местах стыка. Если шов имеет бочкообразную форму, это указывает на недостаточную прочность и необходимость доработки. Несмотря на определенные ограничения, точечная контактная сварка выступает надежным и эффективным методом создания арматурных каркасов на производстве.
Сварка встык
Представляет собой метод соединения металлических стержней путем обваривания их прямых торцов. Такой способ достаточно прост в реализации и может быть использован для создания арматурных каркасов. Однако имеет ряд ограничений, которые необходимо учитывать при выборе технологии.
Прямая сварка встык, хотя и позволяет соединить арматуру, не обеспечивает должного уровня надежности и прочности. Это связано с невозможностью соблюдения всех норм и требований, предписанных ГОСТ для арматуры. Как следствие конструкция, собранная таким способом, может оказаться недостаточно устойчивой к нагрузкам, особенно в ответственных узлах или на участках с высокой напряженностью.
Для большей надежности сварных соединений встык применяют метод ванной арматурной сварки. Этот подход отличается тем, что зоны стыка полностью заполняются расплавленным металлом, создавая прочное и однородное соединение. Такой способ минимизирует внутренние напряжения и дефекты, делая конструкцию более устойчивой к механическим воздействиям.
Сварка встык, несмотря на свою простоту, требует тщательного выбора метода выполнения. Использование ванной является оптимальным решением для достижения качественного соединения, соответствующего современным стандартам строительной надежности.
Ванная сварка арматуры: технология и особенности применения
Особое соединение металлических стержней, при котором их концы погружаются в специальную металлическую форму – ванночку. Эта форма изготавливается из низкоуглеродистой стали и может быть создана самостоятельно или приобретена в готовом виде. Под воздействием высоких температур и электрического тока концы арматуры плавятся, заполняя ванночку жидким металлом. В результате получается прочное соединение с сечением, соответствующим размерам формы.
Процесс выполняется с использованием электродов диаметром 5–6 мм и силы тока в диапазоне 450–550 А. В условиях низких температур ток увеличивают на 15% для эффективного плавления. Метод идеально подходит конструкциям, испытывающим высокие нагрузки: колонны, фундаментные блоки или сложные каркасы. Его также используют при работе с крупными прутьями диаметром от 2 до 10 см, при армировании решеток с несколькими рядами каркасов и при стыковке фланцев из стальных полос большого сечения.
Преимущества технологии:
- Возможность выполнения как горизонтальных, так и вертикальных соединений, что упрощает процесс сварки.
- Отсутствие необходимости в окантовке конструкции.
- Универсальность, применение даже в случае сложных конфигураций и массивных элементов.
Для выполнения ванной сварки необходимо строго соблюдать последовательность действий. В первую очередь проводится подготовка стержней: торцы арматуры зачищают металлической щеткой на расстоянии 3 см от краев до появления характерного металлического блеска. Затем стержни фиксируются в ванночке, при этом оба конца прутьев приваривают к форме, оставляя зазор между ними. Размер зазора должен быть равен 1,5 диаметра электрода, а при использовании трехфазной дуги допускается расстояние до 2 диаметров.
Следующим этапом выполняется расплавление торцов стержней. Электрод последовательно направляют на один конец, а затем на другой, обеспечивая постепенное заполнение ванночки жидким металлом. После полного заполнения формы необходимо равномерно прогреть расплавленный металл. Для этого электрод перемещают по кругу между концами, что позволяет избежать резкого охлаждения и предотвращает образование трещин.
Завершающий шаг – остывание металла. Дожидаются его полного затвердевания, после чего, при необходимости, реализуют дополнительные соединения, например, сварку уголков.
Необходимо соблюдать расстояние между стержнями и стенками формы — оно должно составлять 1,5–2 см. Для работы используют различные источники тока: инверторные, трансформаторные 380 В, полуавтоматические и автоматические.
Соблюдение технологии гарантирует прочность и надежность сварного шва.
Недостатком данного способа выступает необходимость быстрой замены расходников. При смене электрода важно уложиться в 5 секунд, чтобы избежать охлаждения ванночки и образования дефектов шва. Несмотря на это ванная сварка остается эффективным решением соединения арматуры для конструкций, требующих высокой прочности и долговечности.
Контроль качества
Сварочные работы завершены, но конструкцию не отправляют на последующую обработку и не вводят в эксплуатацию. Потому что есть еще один значимый шаг – контроль качества швов.
От этого зависит не только прочность самой арматуры, но и общая устойчивость конструкций, подвергающихся значительным эксплуатационным нагрузкам. Несмотря на отсутствие четких стандартов ГОСТ, регламентирующих способы проверки сварки арматуры, есть ряд общепринятых методов, которые дают возможность выявить возможные дефекты на ранней стадии.
Проверку проводят только после того, как конструкция полностью остынет, что обычно занимает сутки после сварки. Это важно, потому что специальное охлаждение сварного шва может привести к появлению скрытых дефектов – микротрещины или изменения структуры металла. Поэтому контроль должен проводиться не ранее чем через 24 часа после окончания сварочных работ, то есть после естественного остывания.
Существует несколько методов контроля, которые чаще всего применяются в практике сварщиков:
- Простукивание шва молотком. Это один из самых доступных и простых способов проверки качества сварных соединений. Он заключается в легких ударах металлическим молотком по месту сварного шва. Однако важно соблюдать осторожность: молоток должен быть чистым и сухим, поскольку грязь или влага могут повлиять на точность проверки. Удары должны быть легкими, с целью выявить потенциальные проблемы без повреждения шва. Если во время простукивания шов трескается или начинает отслаиваться, это прямое свидетельство того, что сварка была выполнена некачественно, и потребуется повторное ее выполнение.
- Сброс конструкции с высоты. Еще одна простая проверка качества сварного соединения – сброс сваренной конструкции с небольшой высоты (от 1 до 2 метров). При правильной сварке шов должен выдержать падение, не получив никаких повреждений. Так реально оценить прочность сварки, однако важно сбрасывать конструкцию на ровную, жесткую и чистую поверхность, чтобы избежать дополнительных повреждений. Чтобы повысить достоверность результата, рекомендуется выполнить этот тест дважды.
- Рентгенографический контроль. Рентгенографическое исследование – один из самых точных методов выявления дефектов – микротрещин, пор или внутренних деформаций. С помощью специального оборудования получают высококачественные изображения внутренней структуры шва и оценивают его прочность. В то же время это достаточно дорогостоящий и трудоемкий процесс, особенно если речь идет о крупных конструкциях.
Также применяют ультразвуковую диагностику, магнитный или капиллярный метод, которые позволяют более детально исследовать сварные швы. Однако они задействуются реже, обычно в тех случаях, когда стандартная проверка малоинформативная, требуется детальный анализ структуры.
Важность контроля качества сварки нельзя недооценивать. Даже если конструкция выполнена с соблюдением всех норм и технологий, качество сварного шва в значительной степени определяет долговечность и безопасность объекта в будущем. Сварка арматуры как метод соединения обладает преимуществами в виде высокой прочности и надежности, особенно по сравнению с традиционным способом вязки, однако не обходится особого внимания к качеству выполнения работ. Поэтому проведение проверки сварных швов выступает неотъемлемой частью любого строительного процесса. Это уверенность в том, что конструкция прослужит долго и будет способна выдерживать предполагаемые нагрузки.
При выполнении сварочных работ важно не только правильно выбрать метод сварки, оборудование, но и тщательно проверять качество соединений. Такой подход работает на прочность и надежность конструкции, что особенно критично для объектов, которые будут эксплуатироваться в условиях значительных нагрузок и воздействия экстремальных факторов.
