Сварка ферм для навеса

Навесы из ферм широко используются для защиты различных объектов, универсальность делает такие конструкции незаменимыми в самых разных сферах. Одно из самых распространенных применений – создание крытых парковок для автомобилей.

Современные города страдают от нехватки места стоянки автомобилей, а такие навесы предоставляют удобную защиту от дождя, снега и палящего солнца, что существенно продлевает срок службы машин.

Для владельцев частных домов и дач навесы из ферм также становятся отличным решением для защиты от осадков и солнечного перегрева. Они часто устанавливаются на территории возле дома, создавая комфортные условия для отдыха, хранения хозяйственных принадлежностей или для организации зоны для барбекю.

Кроме того, навесы из ферм применяются в строительстве различных хозяйственных и производственных помещений – складов, ангаров, павильонов и торговых площадок. В этих случаях обеспечивают защиту от неблагоприятных погодных условий и помогают поддерживать оптимальный микроклимат для хранения товаров или проведения работ. Легкость конструкции и возможность быстрого монтажа делают такие конструкции особенно удобными в условиях ограниченного времени или при необходимости временного укрытия.

В отличие от ферм, соединенных болтами или заклепками, сварные конструкции обладают высокой надежностью. Сваркой создают монолитное соединение элементов, исключающее люфты и ослабление креплений со временем. Такой подход значительно увеличивает срок службы конструкции и делает ее устойчивой даже к экстремальным нагрузкам.

Наш новый материал о сварке ферм для навесов. Мы расскажем о конструктивных особенностях, технологиях и параметрах сварки, детально разберем этапы процесса.

Что вас ждет в статье:

Основные элементы фермы навеса

Для того чтобы ферма эффективно выполняла свои функции, ее конструкция должна быть продумана до мелочей. В состав входят несколько ключевых элементов:

• Пояса. Это горизонтальные составляющие, которые соединяют верхнюю и нижнюю части фермы. Пояса воспринимают основные нагрузки, которые передаются от крыши или других конструкций, и передают их на вертикальные стойки.
• Раскосы – наклонные элементы, которые распределяют нагрузку от верхнего пояса к нижнему. Равномерно распределяют силы и предотвращают перекосы, а также увеличивают жесткость фермы.
• Стойки – вертикальные элементы, которые служат опорой фермы и передают нагрузку на фундамент здания. Стойки могут быть как прямыми, так и наклонными, в зависимости от типа конструкции.

Эти элементы работают в единой системе, создавая прочный каркас, способный выдерживать значительные нагрузки. Для прочности и устойчивости конструкции важно правильно рассчитывать размеры и форму каждого из этих компонентов.

Виды ферм

В зависимости от формы и способа распределения нагрузки существует несколько типов ферм, каждый из которых имеет свои преимущества и применяется в различных условиях.

• Треугольные фермы – самый распространенный тип, который используется в большинстве стандартных конструкций – крыши домов, павильонов, сараев и других объектов. Форма треугольника позволяет эффективно передавать нагрузки и минимизировать прогибы.
• Прямоугольные фермы – обычно применяются для больших пролетов, где требуется большая несущая способность. Используются, например, для ангаров, спортивных сооружений или торговых павильонов. Имеют более сложную конструкцию и требуют точного расчета.
• Арочные – приобрели популярность в последние десятилетия благодаря эстетичному виду и высокой прочности при больших пролетах. Используются для покрытия крыши спортивных сооружений, павильонов и других крупных объектов. Их особенность – распределение нагрузки по дуге, что повышает устойчивость к внешним воздействиям.

Каждый из этих типов ферм выделяется уникальными характеристиками, которые делают их идеальными для различных типов зданий и конструкций. Треугольные фермы, благодаря своей простой и эффективной форме, идеально подходят для малых и средних объектов с ограниченными размерами пролетов. Прямоугольные, в свою очередь, поддерживают необходимую прочность для крупных сооружений с большими пролетами – ангаров или спортивных комплексов, но требуют более тщательного расчета из-за своей сложной геометрии. Арочные – благодаря своей дугообразной форме – не только дают высокую прочность при значительных пролетах, но и добавляют эстетическую привлекательность, что делает их идеальными для крыш крупных общественных объектов и павильонов.

При проектировании важно учитывать технические характеристики, нагрузочные способности и устойчивость, требования по эстетике, функциональности и экономической эффективности. Для каждого конкретного объекта необходимо выбрать тип фермы, который наилучшим образом отвечает его специфическим условиям эксплуатации – тип покрытия, климатические условия, требования к долговечности и внешнему виду. Правильный выбор напрямую влияет на безопасность, устойчивость и долговечность всей конструкции!

Расчет нагрузки

Одним из ключевых этапов проектирования фермы навеса является тщательный расчет нагрузки в процессе эксплуатации. От правильности выполнения этого расчета зависит не только выбор типа изделия, но и его общая конструкция, прочность и долговечность. В расчете учитываются различные виды нагрузок, а также их распределение по элементам фермы. Давайте подробнее рассмотрим, какие факторы следует учитывать при расчете нагрузки и как они влияют на проектирование.

Постоянная нагрузка

Постоянная нагрузка – это нагрузка, которая неизменно воздействует на конструкцию фермы в процессе ее эксплуатации. Она включает в себя:

• Вес самой фермы. Это масса всех ее элементов – поясов, раскосов, стоек и других составляющих, а также сварных соединений, которые необходимы для ее сборки.
• Вес кровельных материалов. Сюда входит масса покрытия, будь то металлочерепица, шифер, стальной профнастил или другие материалы, которые используются для крыши. Эти материалы создают постоянную нагрузку на ферму, которую она должна выдерживать на протяжении всего срока службы.

Данные нагрузки учитываются при проектировании фермы и в дальнейшем влияют на выбор материала и размеров каждого элемента конструкции. Чем тяжелее покрытия, тем более прочной должна быть ферма.

Временная нагрузка

Временная нагрузка – это нагрузка, которая может варьироваться в зависимости от внешних факторов. Не постоянна, может меняться в зависимости от времени года, погодных условий и других переменных. Например:

• Снеговая нагрузка. В регионах с холодным климатом снег существенно увеличивает давление на конструкцию. Важно учитывать максимальные возможные снеговые осадки в конкретном регионе.
• Ветровая нагрузка. Ветер – это еще один фактор, который может сильно повлиять на прочность фермы. При расчете необходимо учитывать как средние значения ветра, так и экстремальные случаи, такие как ураганы или сильные штормы.
• Дождь и лед. Скопление дождевой воды или льда на крыше также создает дополнительную нагрузку, хотя ее влияние может быть менее существенным по сравнению с ветром или снегом.
• Динамические воздействия. Сюда можно отнести колебания конструкции из-за изменений в окружающей среде, например, от проходящего транспорта, соседних объектов или даже от землетрясений в некоторых регионах.

Все эти факторы имеют временный характер и могут существенно увеличивать давление на ферму в определенные моменты времени. Расчет должен учитывать все возможные экстремальные ситуации с целью обеспечения безопасности.

Распределение нагрузки

Правильное распределение давления по элементам фермы выступает важным моментом в проектировании, поскольку от этого зависит, как конструкция будет воспринимать и перераспределять силы. Нагрузки могут быть:

• Равномерно распределенными. Когда нагрузка на ферму распределяется по всей ее длине или площади. Например, от кровельного материала.
• Сосредоточенными в отдельных точках. Иногда нагрузка может приходить в виде точечных воздействий, например, от тяжелых колонн, установленных непосредственно на ферму, или от крупных элементов конструкции, которые передают вес только в определенные точки фермы.

При проектировании важно точно определить точки приложения нагрузки и правильно распределить ее по элементам фермы, чтобы избежать чрезмерных напряжений в отдельных частях конструкции. Это требует тщательного расчета и использования инженерных методов, например, МКЭ.

Устойчивость и безопасность

Кроме расчета нагрузки необходимо также учитывать устойчивость к деформациям и разрушениям под воздействием внешних факторов. Даже если ферма способна выдержать указанные нагрузки, важно, чтобы она оставалась стабильной и не теряла своей формы.

Нужно проверять, как ферма будет реагировать на нагрузки, чтобы избежать чрезмерных деформаций, которые могут повлиять на ее функциональность и долговечность.

При расчете необходимо предусмотреть критические значения нагрузок, при которых ферма может выйти из строя. Это может быть вызвано не только превышением нагрузок, но и недостаточной прочностью материалов или неправильной геометрией элементов.

Воздействие экстремальных факторов. Важно учитывать влияние экстремальных внешних факторов – сильные ветры, землетрясения или другие природные явления. Для этого используются дополнительные коэффициенты безопасности, чтобы гарантировать, что конструкция не выйдет из строя в случае таких событий.

Кроме того, проверяется и устойчивость к динамическим воздействиям, чтобы ферма не подвергалась чрезмерным колебаниям, которые способны привести к ее разрушению.

Расчет нагрузки – не просто важный этап проектирования фермы, но и основа, на которой строится вся конструкция. От правильности расчета зависит выбор типа изделия, его безопасность, долговечность и способность выдерживать различные внешние воздействия. Учитывая все виды нагрузок, способы их распределения и проверку на устойчивость, можно создать надежную и безопасную систему, которая будет служить долго и эффективно выполнять свои функции.

Подготовка к сварке

После того как проект фермы разработан и все расчеты проведены, наступает ключевой этап подготовки к сварке. Он включает в себя не только выбор нужных материалов и оборудования, но и строгую организацию рабочего процесса для обеспечения высокого качества сварки и безопасности. Рассмотрим подробно, какие инструменты и оборудование необходимы для сварки, какие меры безопасности следует соблюдать и как правильно подготовить элементы фермы перед началом сварочных работ.

Инструменты и оборудование

Для качественного выполнения сварочных работ требуется специализированное оборудование и инструменты, от них будет зависеть точность, эффективность и безопасность всего процесса.

Сварочный аппарат – это основное оборудование для соединения металлических элементов фермы. Используется разных типов в зависимости от сложности работ:

• Инверторы РДС (MMA) – универсальные, мобильные, наиболее распространенные. Чаще всего применяются для работы с низкоуглеродистыми конструкционными сталями.
• Полуавтоматические сварочные аппараты – с автоматической подачей проволоки, плавление металла в среде защитного газа, который дает высочайшее качество швов.

Резак – это инструмент, необходимый для точной и быстрой резки металлических элементов до нужных размеров. Для ферм с большими элементами используется специализированное оборудование, которое позволяет проводить резку с высокой точностью и минимальными погрешностями. Резак ускоряет процесс, позволяя работать с большими и тяжелыми металлическими частями без потери точности.

Измерительные инструменты – сборка и монтаж фермы требует точных измерений. Для этого используются рулетки и угольники, которые помогают измерять длину и углы при соединении частей фермы. Нивелиры и лазерные уровни – проверка горизонтальности и вертикальности элементов конструкции. Лазерные уровни – высокая точность при выравнивании элементов на больших поверхностях и с большими отклонениями.

Каждый из этих инструментов играет важную роль в процессе сварки, гарантируя, что конструкция будет собрана без ошибок и несоответствий проекту.

Техника безопасности при сварке

Сварочные работы требуют строгого соблюдения норм безопасности, так как процесс сопровождается высоким риском. Важно обеспечить защиту работников от воздействия высоких температур, искр и вредных излучений.

Сварочная маска с фильтром — это обязательное средство защиты глаз и лица. Маски оснащены фильтрами, которые затемняются при действии дуги, защищая от ультрафиолетового излучения и ярких искр. Могут быть с автоматической регулировкой затемнения в зависимости от интенсивности излучения, повышая комфорт работы.

Защитная одежда – сварщик должен быть одет в специальную огнестойкую одежду – сварочная роба, перчатки и обувь. Эти элементы защищают от попадания раскаленных брызг металла, минимизируют риск ожогов. Одежда должна быть удобной и не ограничивать движения, но при этом быть достаточно плотной и оберегать все открытые участки тела.

Хорошая вентиляция – сварка сопровождается выделением вредных газов и паров – озон, угарный газ, пары металлов. Поэтому рабочее место должно быть с эффективной системой вентиляции или вытяжками, которые помогут избавиться от вредных веществ и улучшить качество воздуха в помещении. В случае работы на открытом воздухе важно, чтобы рабочая зона не была подвержена сильным ветровым потокам, они способны повлиять на качество сварки.

Прочие меры безопасности – важно, чтобы на рабочем месте были доступны средства тушения пожара (огнетушители) и первая помощь на случай травм. Также сварщики должны быть проинструктированы по действиям в экстренных ситуациях.

Подготовка элементов фермы

Перед тем как приступить непосредственно к сварке, необходимо тщательно подготовить все элементы фермы. Подготовка состоит из нескольких этапов, каждый из которых имеет важное значение для достижения качественного результата.

Резка – на этом этапе металлические элементы нарезаются по заранее подготовленным чертежам. Точные размеры критичны, потому что любые отклонения могут привести к нарушениям геометрии всей конструкции. Процесс требует внимательности и аккуратности. Использование специализированных резаков и других инструментов позволяет получать детали с точностью до миллиметра.

Зачистка – после резки элементы металла подвергаются зачистке. На местах сварки могут остаться ржавчина, окалина, грязь и другие загрязнения, которые ухудшают качество сварных швов. Для удаления этих примесей используются щетки, шлифовальные машины и пескоструйные установки. Правильная зачистка повышает прочность сварного соединения, предотвращая образование дефектов – трещин, пор и других.

Предварительная сборка – перед окончательной сваркой элементы фермы собираются в черновую, чтобы проверить точность всех размеров и углов, выявить возможные несоответствия, отклонения и ошибки до начала сварки. Также проводится проверка выравнивания всех элементов по горизонтали и вертикали. Черновая сборка помогает убедиться, что конструкция будет собрана правильно, и все соединения будут выполнены без искажений.

Подготовка к сварке – это не просто последовательность операций, а важный этап, от которого зависит качество всей конструкции. Точное соблюдение всех технологических процессов, правильный выбор инструментов и соблюдение мер безопасности гарантируют, что сварка будет выполнена с максимальной эффективностью и без ущерба для качества. Тщательная подготовка элементов фермы и соблюдение всех необходимых стандартов позволят создать надежную и долговечную конструкцию, которая прослужит долго и будет безопасной в эксплуатации.

Процесс сварки является одной из самых ответственных частей изготовления фермы. Ошибки на этом этапе могут привести к деформациям, снижению прочности конструкции и ее дальнейшему разрушению. Важно соблюдать правильную технологию, чтобы обеспечить надежность соединений, сохранение геометрии конструкции и долговечность всего сооружения. Рассмотрим детально методы сварки, параметры сварочного процесса и особенности соединения элементов фермы.

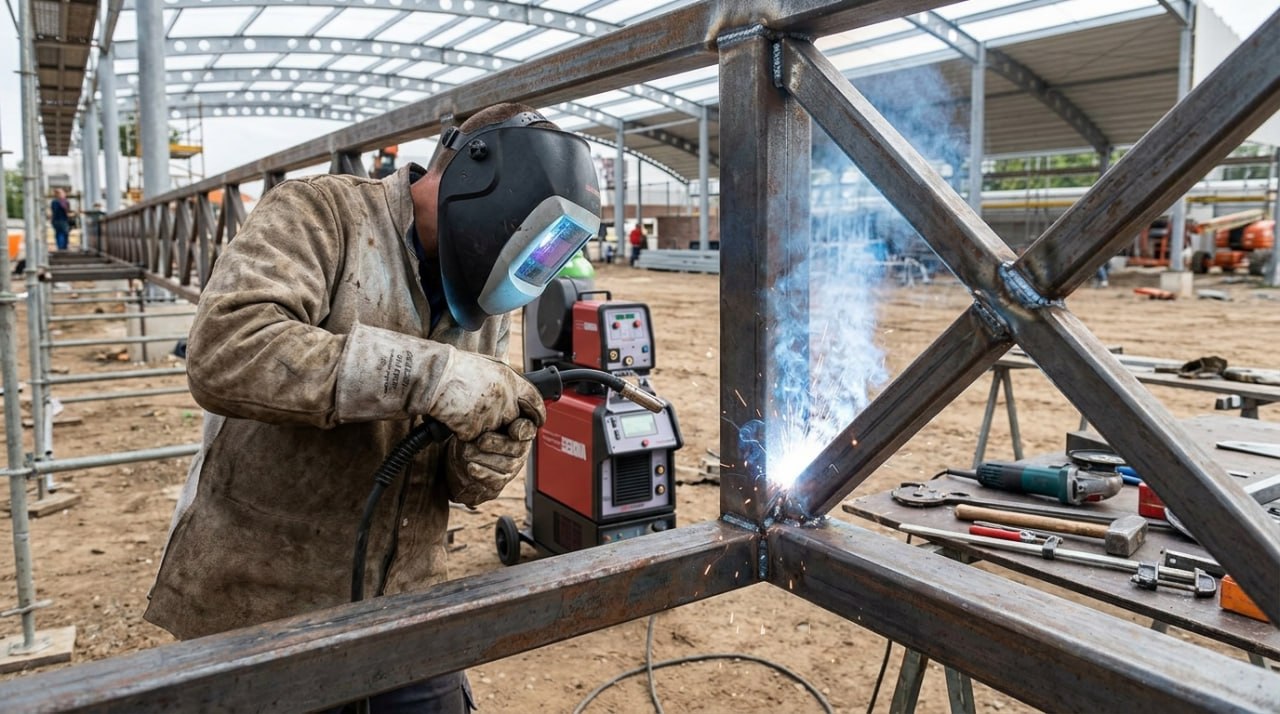

Процесс сварки

В зависимости от типа материала, требуемой прочности и эстетических требований для соединения деталей каркаса навеса применяются различные методы. Каждый из них имеет свои особенности и решает разные задачи.

Ручная дуговая сварка (MMA) – этот метод является одним из самых распространенных и используется для крупных элементов, а также в случаях, когда требуется высокая прочность соединений. РДС выполняется с использованием электродов, которые плавятся в процессе сварки, создавая шов. Этот метод идеально подходит для работы с толстым металлом и позволяет создавать прочные соединения, что важно для конструкций, подвергающихся высоким нагрузкам. Однако требует высокого мастерства сварщика, так как предполагает более медленную и трудоемкую работу по сравнению с другими вариантами.

Для качественной сварки ферм навесов методом MMA важно правильно настроить параметры сварочного аппарата. Представим несколько ключевых аспектов.

Сварочный ток – выбирается в зависимости от диаметра электрода и толщины свариваемых материалов. Для обычных сталей 4–5 мм обычно используется ток от 120 до 160 ампер. Чем толще металл, тем выше ток. Например:

• Для электрода диаметром 3 мм – 80–120 А.
• Для электрода 4 мм — ток 120–160 А.
• Для электрода диаметром 5 мм – 160–200 А.

Важно учитывать, что слишком низкий ток может привести к плохому плавлению металла, а слишком высокий – к перегреву и деформации изделия.

Для сварки ферм чаще всего используются электроды с покрытием из рутилового или основного флюса.

Рутиловые электроды подходят для сварки углеродистых сталей средней толщины и применяются в условиях хорошей вентиляции.

Основные стержни используются для сварки более толстых металлических деталей и в случае, когда требуется повышенная прочность шва.

Также важен выбор диаметра электрода. Для ферм навесов обычно используют электроды диаметром от 3 до 5 мм в зависимости от толщины свариваемых металлов.

Правильная техника ведения электрода критична для достижения качественного шва. Обратите внимание на следующие моменты:

• Угол наклона электрода по отношению к поверхности заготовки должен быть около 15–20° от вертикали. Позволяет создать стабильную дугу и хорошо проплавляет металл. Угол наклона электрода в сторону движения сварщика помогает избежать излишнего расплескивания расплавленного металла и уменьшает образование брызг.
• При сварке ферм часто используют технику небольших колебаний в виде маленькой буквы "U" или "V", чтобы равномерно распределить тепло по всему шву. Помогает избежать перегрева и образования трещин.
• В некоторых случаях сварщик может делать небольшие остановки на 1–2 секунды в точках шва, чтобы получить более глубокое проплавление материала.

В случае ферм навесов сварка часто выполняется в различных позициях: горизонтальной, вертикальной или в потолочной. При вертикальной сварке важно учитывать гравитацию, чтобы расплавленный металл не скапливался внизу шва. Для этого применяют так называемую "обратную" сварку, когда сварщик работает дугой вниз.

Полуавтоматическая сварка – часто используется при работе с фермами, где важно обеспечить точность швов, эстетический вид и минимизацию дефектов. Это метод, при котором сварка происходит с подачей проволоки через горелку. Газовый купол защищает расплавленный металл от негативного воздействия атмосферы.

Полуавтоматическая сварка обладает рядом преимуществ:

• Меньше брызг и более аккуратные швы, что важно для эстетики и прочности соединений.
• Скорость сварки, что делает процесс более продуктивным, особенно при больших объемах работ.
• Минимизация тепловых искажений – помогает избежать деформаций элементов.

Для качественной работы полуавтоматом важны следующие параметры:

• Сила тока – обычно выбирается в пределах от 70 до 250 А, в зависимости от толщины металла. Для тонких материалов сила тока будет ниже, а для более толстых элементов – выше.
• Напряжение – также регулируется в зависимости от толщины материала и желаемой скорости сварки. Обычно в диапазоне от 10 до 25 В.
• Диаметр проволоки – для сварки ферм чаще всего используют диаметром от 0,8 мм до 1,2 мм. Большие диаметры применяются для толстых металлов.
• Тип проволоки – используется с различными покрытиями, например, омедненная или порошковая.
• Расход газа – для сварки необходим защитный газ, который предотвращает образование оксидов в зоне действия дуги. Нередко выбирают смесь аргона и углекислого газа (CO2). Расход зависит от горелки, типа свариваемого металла, скорости подачи проволоки и других факторов, но обычно составляет от 8 до 15 литров в минуту.

Другое решение – аргонодуговая сварка, используется при сборке алюминиевых ферм, когда требуется высокая точность и эстетический вид швов. Аргон (инертный газ) защищает соединения от воздействия кислорода, предотвращая образование оксидов. Процесс соединения элементов фермы

Правильная последовательность сварочных операций имеет решающее значение для качества конечного результата. Процесс сварки элементов фермы необходимо проводить в несколько этапов, чтобы избежать дефектов и деформаций конструкции.

Сварку начинаем с центральных элементов, постепенно переходя к краям. Это способствует равномерному распределению тепла и минимизирует вероятность деформаций. Также важно начать с наиболее ответственных соединений, которые несут основные нагрузки.

Для точности и правильного расположения элементов фермы перед основным процессом сварки используем технику прихватки. Прихваточные швы выполняем в ключевых точках, чтобы зафиксировать элементы на месте и убедиться в точности размеров. Также предотвратить сдвиг или искривление элементов при дальнейшем процессе соединения.

Если соединения обширные или металл имеет большую толщину, сварку выполняем в несколько проходов. Чтобы более равномерно распределить тепло по всей площади шва и предотвратить перегрев или перегиб элементов. Каждый следующий проход обычно выполняем с небольшим перекрытием предыдущего, так достигаем прочность шва и уменьшаем пористость.

После завершения важно тщательно проверить качество швов, чтобы убедиться в их прочности и долговечности.

Первичный контроль качества сводится к визуальному осмотру. На данном этапе проверяем наличие видимых дефектов: трещин, пропусков, пустот и других повреждений, которые могут ослабить соединение. Особенно важно проверять соединения в местах повышенных нагрузок.

Для более точной оценки качества сварных соединений – механические испытания, которые предполагают проверку швов на растяжение, сдвиг и изгиб. Необходимы для того, чтобы убедиться в том, что сварное соединение способно выдержать эксплуатационные нагрузки.

Также не исключены неразрушающие методы контроля – ультразвуковое или рентгеновское исследование для выявления скрытых дефектов, например, пор или трещин, которые могут возникнуть в ходе сварки. Чтобы выявить скрытые дефекты, не повреждая конструкцию.

Технология сварки ферм – комплексный процесс, включающий в себя выбор правильного метода, настройку оборудования, соблюдение последовательности действий и контроль качества. Чтобы соединения были прочными и долговечными, важно правильно настроить сварочные параметры – силу тока, напряжение, тип и диаметр проволоки, расход газа. Тщательная подготовка и внимание к деталям на каждом этапе работы – обязательные компоненты надежности и долговечности конструкции.

Антикоррозийная обработка и защита

После завершения сварочных работ и формирования ферм навеса крайне важным этапом выступает антикоррозийная обработка металла. Она необходима для предотвращения появления ржавчины и других видов повреждений, которые могут существенно снизить прочность и долговечность конструкции. Коррозия – одна из основных причин разрушения металлических объектов, поэтому защита от нее должна быть выполнена тщательно и с учетом всех особенностей эксплуатации конструкции.

Варианты защиты от коррозионных очагов:

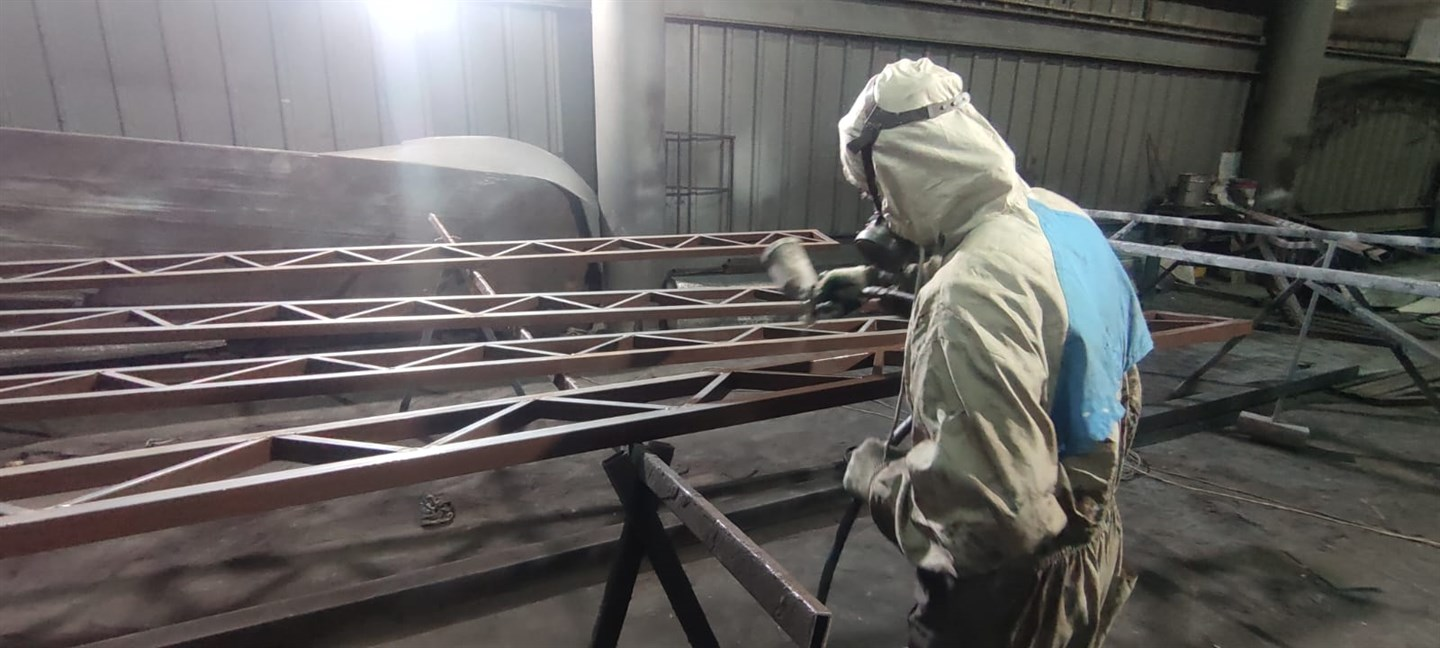

• Грунтовка – представляет собой процесс нанесения на поверхность металла специального защитного слоя, который служит барьером для влаги, кислорода и других агрессивных внешних факторов, способствующих коррозии. Она также улучшает сцепление между металлом и следующим слоем покрытия, например, краской. Грунтовки бывают различных типов в зависимости от состава и условий эксплуатации. Наиболее часто используются эпоксидные, полиуретановые и акриловые грунты. Некоторые содержат антикоррозийные добавки, которые дают дополнительную защиту от ржавчины и продлевают срок службы конструкции. Грунтование необходимо проводить в несколько слоев, давая каждому из них достаточно времени для высыхания, чтобы создать надежную и долговечную защиту.
• Покраска – это один из самых распространенных способов защиты металла от коррозии. Слой краски служит не только для улучшения внешнего вида, но и создает дополнительный барьер, предотвращая контакт металла с влагой и воздухом. Для ферм чаще всего используются краски, обладающие высокой устойчивостью к механическим повреждениям и внешним воздействиям – ультрафиолетовому излучению, дождю и температурным колебаниям. Важным момент – правильный выбор типа краски. Для наружных конструкций предпочтительнее использовать устойчивые к воздействию окружающей среды полиуретановые или эпоксидные составы, которые долговечные даже при экстремальных погодных условиях. Покраска должна проводиться в несколько слоев с промежуточной сушкой – покрытие будет стойким.
• Антикоррозийные составы – представляют собой специальные химические препараты, которые наносятся на поверхность металла с целью увеличения его стойкости к ржавчине и других форм коррозии. Эти составы могут быть как в виде жидких растворов, так и в виде паст или мастик. Образуют на поверхности тонкую защитную пленку, которая препятствует проникновению влаги и кислорода в структуру. Часто для защиты металла используются составы на основе цинка или алюминия, образующие дополнительный защитный слой. Преимуществом антикоррозийных покрытий является их способность проникать в труднодоступные места, где другие компоненты не в силах обеспечить защиту. Составы применяются как в сочетании с другими методами (грунтовка, покраска), так и самостоятельно.

В некоторых случаях, чтобы гарантировать долговечную защиту, применяется комплексная система защиты, которая сочетает несколько методов:

• Цинкование (нанесение слоя цинка на металл) – это один из самых эффективных способов защиты от коррозии. Образует защитную пленку, которая предотвращает ржавчину, даже если покрытие повреждено.
• Гальванизация – процесс, при котором металл обрабатывается с использованием электролиза для создания антикоррозийного покрытия.
• Использование антикоррозийных мастик и паст – дополнительные методы защиты, которые помогают создать на поверхности металлической конструкции прочный слой, устойчивый к механическим повреждениям.

Качественная антикоррозийная обработка существенно продлевает срок службы фермы и других металлоконструкций. Металлические элементы, подвергающиеся воздействию осадков, повышенной влажности, температурных колебаний, разных агрессивных факторов, нуждаются в надежной защите от ржавчины. В противном случае коррозия может вызвать разрушение конструкции, снижать ее несущую способность, что чревато серьезными аварийными ситуациями.

Установка ферм

Монтаж ферм навеса – это ответственный и сложный процесс, требующий высокой точности и строгого соблюдения строительных норм и стандартов. Каждая конструкция должна быть правильно установлена на заранее подготовленную основу или опоры, чтобы гарантировать ее стабильность и долговечность.

Для установки крупных ферм, как правило, используют подъемные механизмы – краны, подъемники или специализированные установки. Позволяют безопасно и эффективно поднять тяжелые элементы конструкции и точно установить их на нужную высоту. Важно, чтобы процесс подъема и установки выполнялся с учетом всех характеристик металла, а также с учетом условий на строительной площадке (ветер, дождь и другие факторы).

Перед началом монтажа ферму необходимо тщательно проверить на соответствие проектной документации и готовность к установке. Все элементы должны быть предварительно проверены на наличие дефектов. Важно, чтобы ферма устанавливалась с соблюдением точных углов, уровней и осей, с использованием измерительных приборов и инструментов.

Нужно правильно установить ферму в проектное положение и обеспечить ее временное закрепление до окончательной фиксации. Возможно задействование временных опор, растяжек и других методов, которые поддержат стабильность конструкции на всех этапах монтажа.

После того как ферма установлена, обязательным этапом является проверка ее устойчивости. Начинается с осмотра всех соединений и креплений. Все сварочные швы и соединения должны быть проверены на отсутствие дефектов. Далее проверяется точность установки на опорах: ферма должна быть выровнена по горизонтали и вертикали с минимальными отклонениями от проектных значений.

Особое внимание уделяется тестированию устойчивости конструкции к внешним воздействиям. Учитываются такие факторы, как:

• Ветер – проверка на устойчивость фермы к порывам ветра, особенно если конструкция находится в открытых или высоких районах.
• Снеговые нагрузки – проверка способности фермы выдержать вес снега, особенно для объектов, расположенных в регионах с частыми снегопадами.
• Сейсмическая устойчивость – для объектов в сейсмически активных районах важно проверить, как ферма будет реагировать на землетрясения или другие подвижки грунта.

Тесты могут быть как визуальными, так и механическими, с использованием датчиков, усилителей и других технологий для определения деформаций или сдвигов под нагрузкой.

После монтажа и установки ферм важно проводить регулярное обслуживание, чтобы продлить срок их службы и сохранить функциональность. Важнейшая часть обслуживания – контроль состояния сварных швов, которые подвержены различным внешним воздействиям – коррозии, усталостным нагрузкам и механическим повреждениям.

Сварные швы должны регулярно проверяться на наличие трещин, деформаций и других повреждений, которые могут возникнуть в процессе эксплуатации. Для этого проводят визуальный осмотр, а при необходимости – ультразвуковое или магнитное исследование, чтобы убедиться в их прочности и целостности. Важно, чтобы сварка была выполнена качественно и без дефектов, так как именно швы несут основную нагрузку на конструкцию.

Антикоррозийные покрытия также требуют регулярного осмотра. Они могут со временем изнашиваться из-за воздействия внешней среды (осадки, температура, ультрафиолетовое излучение), и их необходимо обновлять.

Помимо проверки сварных швов и покрытий важно проводить осмотр всей конструкции фермы. Проверять креплений, опоры, соединения и другие элементы, которые подвергаются износу или повреждениям. Регулярный осмотр помогает своевременно выявить потенциальные проблемы и избежать серьезных повреждений в будущем.

Кроме того, необходимо периодически проводить профилактическую обработку металла, антикоррозийную защиту, очистку от загрязнений и проверку всех фиксирующих элементов на прочность. Также следует следить за тем, чтобы в конструкции не образовывались излишние нагрузки или напряжения.

Регулярное обслуживание и профилактика неотъемлемая часть эксплуатации ферм. Помогают предотвратить возможные повреждения, продлевают срок службы конструкции и обеспечивают безопасность эксплуатации на протяжении всего срока службы.

Создание ферм для навесов – это многогранный и ответственный процесс, который требует внимательности и профессионального подхода на всех этапах. От разработки проекта до монтажа и сварочных работ – важно строго придерживаться всех технологических норм. Только так можно получить конструкцию, которая будет долговечной и устойчивой, и главное, безопасной в эксплуатации!
