Сварка ферм из круглой трубы

Процесс сварки ферм из круглых труб требует особого подхода и внимательности, поскольку от качества сварных соединений напрямую зависит надежность всей конструкции. В этой статье мы детально рассмотрим основные этапы сварки ферм, а также поделимся полезными рекомендациями и особенностями, которые помогут повысить качество работ и избежать распространенных ошибок.

Содержание:

Преимущества круглых труб для ферм

Использование круглых труб в строительных конструкциях не редкость благодаря их уникальным физическим свойствам, которые обеспечивают отличные эксплуатационные характеристики при меньших затратах. Особенно это касается ферм, где данные составляющие демонстрируют высокую прочность, легкость и устойчивость к различным внешним воздействиям.

Среди преимуществ справедливо выделить:

• Высокую прочность при меньшем весе. Круглая труба, благодаря своей геометрической форме, оптимально распределяет нагрузку по всей поверхности. Поэтому можно добиться высокой прочности на изгиб при относительно низком весе. Важно, что труба способна выдерживать большие статические и динамические нагрузки, при этом ее масса остается значительно меньше, чем у аналогичных конструкций, например, балок или профилей. Трубы снижают нагрузку на фундамент и упрощают монтаж ферм, что особенно важно при проектировании легких конструкций или в условиях ограничений по весу.
• Устойчивость к изгибу и кручению. Круглая форма трубы делает ее значительно более устойчивой к изгибу и кручению, чем, например, квадратные или прямоугольные детали. Это свойство особенно важно для ферм, которые часто подвергаются переменным нагрузкам, ветровым и сейсмическим воздействиям. Круглая труба эффективно сопротивляется этим силам, увеличивает стабильность и долговечность конструкции. Кроме того, устойчивость к кручению предотвращает деформации соединений и минимизирует риски поломки или разрушения, что критично для безопасности всей конструкции.
• Эстетичность. Круглые трубы имеют гладкую поверхность и симметричное сечение, потому справедливо отметить визуальную легкость и гармонию. Такой внешний вид особенно ценится в современных архитектурных решениях, где важен не только функционал, но и эстетика. Круглая труба используется не только в промышленных или технических объектах, но и в оформлении общественных пространств, фасадов зданий, а также в декоративных элементах. Фермы из круглых труб идеальны для использования в различных архитектурных стилях, от современных офисных центров до индустриальных конструкций.
• Универсальность. Круглая труба универсальна в применении и может использоваться в различных сферах строительства. Она широко применяется для создания ферм в жилых и коммерческих зданиях, мостах, спортивных сооружениях, а также для установки навесов и легких конструкций. Универсальность объясняется высокой прочностью, легкостью и устойчивостью к различным внешним воздействиям. Кроме того, трубы легко поддаются сварке и другим методам соединения, упрощают процесс монтажа и позволяют создавать конструкции любой сложности. Это делает их идеальными для использования в широком спектре проектов, от небольших навесов до крупных мостовых и промышленных сооружений.

Использование круглых труб для ферм привлекает внимание благодаря их исключительным механическим и эксплуатационным характеристикам. Дают надежность и долговечность конструкций при меньших затратах по сравнению с другими строительными материалами.

Типы ферм и их конструкции

Фермы – это устойчивые пространственные конструкции, состоящие из элементов, соединенных в узлы. Они используются для создания различных строительных объектов, от крыш зданий до мостов, и задают необходимую прочность при минимальной материалоемкости. В зависимости от назначения, типа соединений и геометрии фермы могут значительно различаться по конструкции и особенностям.

Классификация по назначению

Фермы могут быть классифицированы в зависимости от их назначения. В каждом случае конструкция должна соответствовать специфическим требованиям, исходя из типа нагрузок, которые она будет воспринимать. Рассмотрим основные типы:

• Кровельные фермы – предназначены для поддержания кровельных покрытий зданий. Они могут быть выполнены в виде односкатных или двускатных конструкций, а также использоваться для более сложных крытых сооружений. Обычно имеют треугольную или параллельную форму и выполняются из различных материалов: сталь, дерево и бетон. Должны делать крышу прочной и устойчивой при минимальных затратах материала.
• Мостовые фермы – применяются в строительстве мостов, придают им прочность и устойчивость в условиях динамических нагрузок, например, движения транспорта. Имеют более сложную геометрическую форму и рассчитаны на большие расстояния. В отличие от кровельных, мостовые фермы должны учитывать дополнительные нагрузки – сейсмические и ветровые. Конструкции мостов обычно включают как параллельные фермы, так и пространственные системы, где элементы работают на сжатие и растяжение одновременно.
• Опорные фермы – для поддержания колонн и других элементов здания, где они выполняют функцию опоры и распределяют нагрузку на более широкую область. Также могут использоваться в сельскохозяйственных строениях, ангарных сооружениях и теплицах. Выполняются в виде треугольных или параллельных конструкций в зависимости от требуемой нагрузки и расположения.
• Специальные. Некоторые фермы разрабатываются для специфических целей – ветряные установки, антенны, или в промышленных сооружениях для создания временных или постоянных конструкций. Могут быть как легкими и простыми, так и сложными, с дополнительными элементами для учета нестандартных условий эксплуатации.

Каждый тип имеет свои уникальные особенности и предназначен для решения конкретных задач в строительстве. Выбор зависит от условий эксплуатации, нагрузок, размеров пролета и архитектурных особенностей объекта. Применение разных типов ферм позволяет создавать надежные и экономичные решения, которые отвечают как функциональным, так и эстетическим требованиям.

Виды узлов и соединений

Узел в ферме – это место соединения ее элементов, где передаются силы между различными частями конструкции. От правильности выполнения узлов зависит общая надежность и устойчивость всей фермы. Есть несколько видов узлов и соединений, каждый из которых используется в зависимости от типа фермы и ее назначения:

• Жесткие соединения – полностью связывают элементы между собой, предотвращая возможность перемещения относительно друг друга. Эти соединения обычно применяются в тех случаях, когда ферма должна быть очень жесткой и устойчива к деформациям. Такой тип соединений используется в мостах и конструкциях, где требуется максимальная прочность и долговечность.
• Подвижные соединения. Дают некоторую свободу в перемещении соединенных элементов, что особенно важно для конструкций, которые подвержены изменению нагрузок. Такие соединения могут быть использованы в конструкциях, где важно учесть тепловые или механические расширения материалов, например, в кровельных фермах. Подвижные узлы уменьшают вероятность появления трещин и деформаций под воздействием внешних факторов.
• Заклепочные и сварные соединения – это самые распространенные способы соединения элементов фермы. Сварка используется, когда необходимо создать жесткие, непрерывные соединения, особенно в стальных фермах, которые подвержены высоким нагрузкам. Заклепки, в свою очередь, применяются для соединения элементов, где важна возможность разборки или замены деталей, а также в случае, когда сварка невозможна из-за специфики материалов.

Каждый тип соединения должен идеально соответствовать условиям эксплуатации, гарантируя требуемую прочность и гибкость конструкции. Жесткие – сохраняют стабильность при высоких нагрузках, подвижные – учитывают температурные изменения и деформации, заклепочные – удобство разборки, а сварные предлагают прочность. Правильный подбор этих решений позволяет создать ферму, которая сочетает в себе и надежность, и функциональность.

Особенности геометрии

Геометрия фермы, помимо внешнего исполнения, определяет, как она будет воспринимать нагрузки и какие материалы будут использоваться для ее создания. Некоторые распространенные варианты здесь:

• Треугольные фермы. Включают два пояса с расположенными между ними стойками и раскосами. Применяются в строительстве частных домов и для создания прочной кровли. Угол наклона такой кровли не должен превышать 30 градусов.
• Параллельные – стержневые конструкции в строительстве, которые не меняют свою геометрическую форму при замене жестких соединений шарнирными узлами. Они используются для перекрытия длинных пролетов объектов и выдерживают значительный вес. Основные элементы параллельных ферм предполагают верхний и нижний пояса, стойки и раскосы.
• Пространственные – трехмерные конструкции, которые работают не только в одной плоскости. Повышенной жесткости. Способны выдерживать нагрузку независимо от направления ее приложения. Отличаются от плоских ферм тем, что их элементы располагаются в разных плоскостях, отсюда улучшенные прочность и устойчивость конструкции.

Фермы выступают неотъемлемой частью строительных конструкций, и их правильный выбор зависит от множества факторов: назначение, тип узлов и соединений, а также геометрические особенности. В зависимости от нужд проекта, можно выбрать кровельные, мостовые или опорные фермы, а также определиться с оптимальными соединениями и геометрическими формами. Правильный подход к проектированию фермы – чтобы не только гарантировать ее прочность и долговечность, но и сделать конструкцию более экономичной и эстетически привлекательной.

Подготовка к сварке ферм из круглой трубы

Сварка ферм из круглых труб – это процесс, в котором важнейшую роль играет тщательная подготовка. От нее зависит не только качество соединений, но и общая прочность и долговечность всей конструкции. В данном случае необходимо правильно подобрать материалы и инструменты, а также строго соблюдать правила безопасности. Рассмотрим этапы подготовки, основные для качественного и безопасного выполнения сварочных работ.

Для сварки ферм используются несколько видов труб, которые отличаются по материалу и свойствам.

Стальные трубы – наиболее распространенный материал. Сталь обладает высокой прочностью на растяжение и сжатие, идеальна для использования в конструкциях, которые подвергаются значительным механическим нагрузкам. Для сварки стальных труб важно учитывать их марку, толщину стенки и качество поверхности.

Алюминиевые трубы – применяются реже, но в определенных случаях являются оптимальным выбором, например, при создании легких конструкций, где важна минимальная масса. Алюминий отличается высокой устойчивостью к коррозии, однако его сварка требует специальных навыков и техники, так как материал имеет низкую температуру плавления, что может привести к деформации. Также не стоит забывать об оксидной пленке.

Оцинкованные трубы – используются для создания ферм, которые будут подвергаться воздействию внешней среды, например, для уличных конструкций или в условиях повышенной влажности. Защищены от коррозии, но при сварке цинковое покрытие выделяет токсичные пары, поэтому важно соблюдать осторожность и использовать защитное оборудование.

Что касается инструментов, не обойтись без трубогибов, болгарки, шлифовальной машины.

Трубогибы – используются для создания изгибов в трубах. При правильной настройке помогают создавать ровные и аккуратные изгибы без повреждения стенок изделия. Это особенно важно при изготовлении ферм для крыш или мостов, где требуется точность при изгибе элементов.

Болгарка с подходящим режущим элементом. Отрезной диск по металлу – это специализированный инструмент, предназначенный для обработки металлических изделий. Он используется для резки стали, чугуна, цветных металлов и нержавеющей стали. Состоит из нескольких слоев армирующего материала, чаще всего стекловолокна, и абразивных частиц – карбида кремния, корунда или алмазной крошки. Поддерживает отличные режущие свойства и долговечность при интенсивной эксплуатации.

Шлифовальные машины и зачистные инструменты – после резки труб необходимо обработать их края, чтобы удалить заусенцы, неровности и ржавчину. Для этого – шлифовальные машины с абразивными кругами, которые эффективно удаляют неровности и загрязнения, формируя ровные и чистые поверхности, готовые к сварке.

Один из самых важных этапов подготовки – это точная резка труб. Для правильного соединения нужно точно нарезать изделия под нужным углом. Обычно для сварки ферм применяют угловые соединения труб с углом 45° или 90°. Для этого используются специальные пилы по металлу, болгарка. Точный угол реза критичен для качества сварного шва и прочности соединений. Любые отклонения могут привести к нарушению геометрии конструкции.

После резки труб важно удалить заусенцы, которые помешают точному соединению элементов. Для этого применяются специальные шлифовальные машины с кругами средней и мелкой зернистости, а также металлические щетки. Удаление заусенцев предотвращает возможное повреждение сварочных швов и улучшает адгезию между частями.

Кроме того, необходимо очистить поверхности от грязи, ржавчины, масла и других загрязнений. Для этого используются растворители и специальные очистители, подготавливающие поверхность для качественного сваривания. Их применение улучшает прочность швов и предотвращает разрушение.

Перед сваркой нужно тщательно подогнать трубы, чтобы обеспечить точность соединений. Для этого используется оборудование для выравнивания и выметки труб, а также измерительные инструменты, такие как угольники и линейки. Точное выравнивание и подгонка труб необходимы для достижения хорошей геометрии соединений и прочности всей конструкции. Ошибки на этом этапе могут привести к деформации фермы, а также снижению ее прочностных характеристик.

Не забываем про технику безопасности!

Необходимо использовать следующие средства защиты:

• Защитные маски – необходимы для защиты глаз и лица от яркого света, искр и горячих брызг расплавленного металла. С фильтрами с затемнением – регулируют степень затемнения в зависимости от интенсивности света, надежно защищают от ультрафиолетовых и инфракрасных излучений.
• Перчатки – сварочные перчатки защищают руки от ожогов, порезов и механических повреждений. Они должны быть изготовлены из термостойкого материала, чтобы выдерживать высокие температуры при работе с горячими деталями.
• Рабочая одежда – должна быть выполнена из огнеупорных тканей, которые защищают от искр и расплавленного металла, цельная, без обилия застежек и карманов, где могут застревать искры. Сварочные ботинки – из антистатических материалов: кожа или замша с огнезащитной пропиткой. Подошвы – из термопластичного полиуретана (ТПУ) или нитрила, способных выдерживать высокие температуры. Обязательна удобная анатомическая форма, широкая колодка и амортизирующая стелька. Кроме того, на шнурках должна быть защитная накладка, предотвращающая попадание искр внутрь обуви.

Организация безопасного рабочего пространства является не менее важной задачей. Рабочее место должно быть хорошо освещено, а также освобождено от горючих материалов. Это важно, так как при сварке могут возникать искры, которые способны привести к возгоранию. Необходимо также обеспечить хорошую вентиляцию, чтобы избежать накопления вредных газов, образующихся при сварке, особенно если в работе оцинкованные трубы.

Не менее важен порядок и чистота на рабочем месте. Все инструменты и материалы должны быть в пределах досягаемости, а также аккуратно размещены, чтобы избежать случайных травм и повреждений.

Тщательная подготовка способствует успешному выполнению сварочных работ, минимизирует риски для здоровья и безопасности работников.

Методы сварки

Сварка ферм из круглых труб – технологический процесс, который используется при изготовлении металлоконструкций, в частности, для создания стальных каркасов зданий, трубопроводов, а также в машиностроении. Конструкции из круглых труб применяются за счет своей прочности, легкости и способности выдерживать большие нагрузки. Процесс сварки ферм требует не только высокого мастерства сварщиков, но и выбора подходящей технологии, так как от этого зависит прочность и долговечность всей конструкции. Рассмотрим наиболее популярные методы: ручную дуговую сварку (MMA), полуавтоматическую (MIG/MAG) и аргонодуговую (TIG).

Ручная дуговая сварка (MMA)

Ручная дуговая сварка (MMA), или сварка с использованием плавящихся электродов, является одним из самых популярных и доступных методов для сварки ферм из круглых труб. Этот процесс заключается в том, что электрическая дуга, возникающая между электродом и деталью, плавит материал, создавая сварочную ванну. Электрод используется как источник тепла, а также в качестве присадочного материала.

Преимущества и особенности метода:

• Простота оборудования и мобильность. Ручная дуговая сварка требует минимального оборудования, что позволяет выполнять работы в любых условиях, включая открытые строительные площадки и ограниченные пространства. В таких условиях важна мобильность и удобство использования оборудования.
• Доступность и низкие затраты. Это относительно недорогой метод, который не требует сложного оборудования. Достаточно инвертора подходящей мощности и набора электродов – рутиловых или с основным покрытием. РДС – экономически целесообразное решение при сборке ферм из круглых труб, особенно для небольших и средних объектов.
• Особенности сварочных электродов. Для сварки ферм из углеродистой стали чаще всего используют электроды с рутиловым или основным покрытием. Рутиловые расходники дают хороший вид шва, но возможна недостаточная прочность на сдвиг. С основным покрытием – для ответственных конструкций, где к металлу шва предъявляются высокие требования.

Однако ручная дуговая сварка имеет и свои ограничения – невысокая скорость, а также сложность контроля качества шва, особенно при работе с изделиями средней и большой толщины. Этот метод не всегда подходит для тонкостенных труб, так как сварка может привести к перегреву материала и образованию дефектов.

MIG/MAG

Полуавтоматическая сварка, или сварка с использованием проволоки (MIG/MAG), является одним из самых популярных методов соединения ферм из круглых труб. Этот процесс включает использование постоянно подаваемой сварочной проволоки, которая плавится в процессе сварки, и защитного газа (аргон или углекислый газ), защищающего сварочную ванну от воздействия окружающей среды.

Преимущества и особенности метода:

• Высокая производительность и качество шва. Полуавтоматическая сварка значительно быстрее, чем ручная дуговая. Благодаря стабильному процессу подачи проволоки сварка ферм из круглых труб осуществляется с высокой скоростью, что особенно важно при массовом производстве или при формировании длинных соединений.
• Подходит для тонкостенных труб. Этот метод является оптимальным для тонкостенных труб, которые часто используются в строительных фермовых конструкциях. Тонкие стенки легко перегреваются, и важно минимизировать тепловое воздействие. Полуавтоматическая сварка позволяет точнее контролировать температуру и интенсивность дуги, значительно снижая риск дефектов.
• Использование защитного газа. В отличие от ручной дуговой сварки, где в качестве защитной среды используется флюс, в полуавтоматическом процессе для защиты шва применяются инертные или активные газы. Благодаря им более чистые и прочные швы без оксидных включений. Несложно добиться высококачественных соединений с минимальными дефектами.
• Универсальность. Метод подходит для работы с различными типами материалов: углеродистая, нержавеющая сталь, алюминий и другие сплавы. Ничего не мешает эффективно соединять трубы с различными толщинами и диаметрами.

Но оборудование менее мобильное. Стоит дороже, чем инструменты РДС. При этом отличный выбор для сварки ферм из круглых труб, когда в приоритете аккуратность, производительность, высочайшее качество и надежность швов.

Аргонодуговая сварка (TIG)

Аргонодуговая сварка (TIG), или сварка с использованием вольфрамового электрода, является высококачественным методом соединения ферм из круглых труб, особенно если речь идет о высоколегированных сталях, алюминии. Процесс основан на использовании вольфрамового электрода для создания дуги и инертного газа (аргона) для защиты сварочной ванны от внешнего воздействия.

Преимущества и особенности метода:

• Высокая точность и качество швов. Одним из главных достоинств TIG-сварки является высокая точность шва и его эстетический вид. Это особенно важно при сборке ферм из круглых труб, где соединения должны быть не только прочными, но и аккуратными, поскольку такие конструкции могут быть видимыми в архитектурных и декоративных элементах.
• Применение для нержавеющих и алюминиевых труб. TIG-сварка идеально подходит для работы с нержавеющей сталью, алюминием и другими материалами, которые требуют защиты от окисления. В случае с фермами, часто использующими трубы из нержавеющей стали, этот метод позволяет достичь высокой стойкости соединений к коррозии, что критично для долговечности конструкции.
• Шов обладает исключительной прочностью. Достигается надежность сварного соединения, что крайне важно для строительных конструкций, способных выдерживать интенсивные механические воздействия. Кроме того, при TIG меньше вероятность дефектов – пор и трещин.
• Чистота и контроль. TIG-сварка дает возможность точного контроля над процессом, минимизирует риск перегрева или дефектов на сварном соединении. Это особенно важно при работе с трубами из нержавеющих сталей, которые требуют особого внимания к процессу сварки.

Однако этот метод имеет и свои недостатки: высокая стоимость оборудования и необходимость высокой квалификации сварщика. Аргонодуговая сварка – это тонкая работа, немыслимая без аккуратности и мастерства. Неточности в процессе могут повлечь появление дефектов, которые будет непросто исправить.

Выбор метода сварки ферм из круглых труб зависит от нескольких факторов: типа и толщины материала труб, условий эксплуатации конструкции и требуемого качества швов. Ручная дуговая – экономичный и универсальный метод, подходящий для простых и малонагруженных конструкций. Полуавтоматическая сварка идеально подходит для тонкостенных труб и высокоскоростных работ, поддерживая отличное качество соединений без дефектов. TIG – актуальна для алюминиевых и нержавеющих конструкций, когда на первом месте эстетичность и надежность швов.

В конечном счете, выбор метода зависит от конкретных условий работы и требований к качеству сварного соединения, и профессиональный сварщик должен учитывать все эти факторы, чтобы собирать прочные и долговечные фермы.

Технологические особенности

Сварка ферм из труб – сложный и ответственный процесс, немыслимый без высокой точности и соблюдения технологических стандартов. Нужно учитывать множество факторов, чтобы обеспечить надежность и долговечность конструкции. Рассмотрим основные технологические особенности: включая последовательность сборки и сварки узлов, учет температурных деформаций, поддержку правильного угла и положения труб, а также контроль качества сварных швов.

Последовательность сборки

Правильная последовательность сборки и сварки узлов ферм из труб имеет большое значение для предотвращения деформаций конструкции и ее геометрической точности. Основные этапы:

• Подготовка труб. Изделия должны быть тщательно подогнаны по размеру: нарезаны в соответствии с проектом, а их края обработаны, если требуется, под сварку. При этом необходимо контролировать прямолинейность, чтобы избежать возможных перекосов при сборке и сварке.
• Предварительная сборка узлов. На данном этапе собираются отдельные узлы из труб, которые в дальнейшем будут соединяться в ферму. Для этого используются струбцины или специально подготовленные установки для фиксации в заданных положениях. Важно, чтобы узлы были собраны в соответствии с проектом, без перекосов и отклонений.
• Сварка отдельных узлов. Осуществляется поэтапно: сначала привариваются наиболее ответственные элементы конструкции, затем выполняется основная сварка труб, образующих ферму. Нужно внимательно следить за порядком соединений, чтобы не создать дополнительных внутренних напряжений, которые способны вызвать деформации.
• Сборка фермы. Когда отдельные узлы сварены, приступают к их соединению в единую конструкцию. Ферма, состоящая из нескольких труб, требует особого внимания к моментам соединений, где важен точный угол стыка и правильное размещение элементов относительно друг друга. Неправильная сборка на этом этапе может повлиять на стабильность всей конструкции.
• Финальная сварка. После того как ферма собрана, выполняется финальная сварка всех стыков и соединений. Все сварочные швы должны быть тщательно проверены, чтобы гарантировать прочность и герметичность конструкции.

После завершения сварочных работ необходимо проверить геометрическую точность конструкции, прямолинейность и угол соединений. При обнаружении отклонений следует произвести корректировки с помощью специализированных инструментов или повторной сварки.

На последнем этапе проводится удаление излишков сварочного шва, шлифовка и защита от коррозии. Также проверяются все механизмы крепления и детали, чтобы убедиться в их надежности и готовности к эксплуатации.

Соблюдение последовательности сборки и сварки узлов ферм из труб задают высокое качество и долговечность конструкций, исключая возможные ошибки и деформации.

Учет температурных деформаций

Температурные деформации – один из важнейших факторов, влияющих на качество сварных соединений и точность геометрии сварной фермы. При нагреве и охлаждении труб в процессе сварки возникают различные температурные изменения, которые могут привести к деформации материала. Чтобы этого избежать, необходимо учитывать следующие моменты:

• Температурные изменения в процессе сварки. При сварке металл нагревается до температуры плавления (порядка 1600-2000°C в зависимости от материала), что приводит к расширению его объемов. После охлаждения металл сжимаются, происходит усадка. Это особенно актуально при сварке ферм, где деформации могут привести к изменению углов и размеров соединений.
• Температурные деформации в тонкостенных трубах. При сварке труб с тонкими стенками (менее 5 мм) существует риск перегрева и дальнейшего деформирования труб. Чтобы избежать этого, могут применяться такие методы, как предварительный нагрев труб (для равномерного распределения температуры) или использование низкотемпературного режима сварки.
• Методы контроля температуры. Важно регулировать силу тока, скорость сварки, а также размер пульсации дуги, чтобы минимизировать перегрев трубы. Использование контролируемого охлаждения также позволяет снизить риск термических деформаций.
• Предварительная термообработка. В некоторых случаях перед сваркой проводят термообработку трубы для выравнивания температурных напряжений в материале. Нагрев труб до определенной температуры (например, 150-200°C) для уменьшения разницы температур по всей длине изделия.

После завершения сварки, возможно, потребуется термообработка всей фермы для снятия остаточных напряжений, что геометрия конструкции не изменилась. Это особенно важно для крупных ферм, которые подвергаются сильному механическому воздействию после монтажа.

Поддержка правильного угла и положения

Правильный угол и положение труб в процессе сборки и сварки критичны для получения точных и прочных соединений. Отклонение от проектных углов даже на малые величины может привести к образованию напряжений и последующим деформациям. Для точности сборки применяются следующие методы:

• Струбцины и фиксаторы. Для фиксации труб в процессе сборки и сварки используются струбцины, которые надежно удерживают трубы в заданном положении. Помогают избежать отклонений от проектных углов и неточностей в положении труб.
• Контроль углов. Для проверки углов между трубами на каждом этапе сборки и сварки применяются специальные угломеры и шаблоны, которые настраивают на точность углов. При сварке могут возникать незначительные изменения угла из-за температурных деформаций, поэтому контроль должен быть регулярным.
• Прогонка труб. Для повышения точности и уменьшения риска деформации перед сваркой иногда выполняют прогонку. Этот процесс позволяет устранить дефекты труб и выровнять их по длине, обеспечив ровность соединений.

При сварке крупных ферм и длинных труб необходимо использовать дополнительные поддерживающие конструкции, чтобы избежать их прогиба или смещения во время нагрева. Например, можно использовать временные опоры, которые поддерживают трубы в горизонтальном или вертикальном положении.

Контроль качества сварных швов

Контроль качества сварных швов – неотъемлемая часть процесса сварки ферм. Некачественный шов снижает прочность соединения, особо уязвимое место, возможная причина разрушения всей конструкции. Для высокого качества сварных соединений применяются различные методы контроля: визуальный, рентгенографический и ультразвуковой контроль.

Визуальный контроль. Осмотр сварных швов – это первый и самый простой метод контроля. Сварщик или инспектор проверяет швы на наличие внешних дефектов: трещины, поры, неровности шва, недостаток сварки или излишек металла. Этот метод позволяет быстро обнаружить основные дефекты, которые становятся причиной снижения прочности.

Рентгенографический контроль используется для выявления внутренних дефектов сварного шва. С помощью рентгеновских лучей находят поры, трещины, неразваренные участки и другие дефекты, которые не видны при визуальном осмотре. Этот метод особенно важен для ответственных сварных соединений, что будут значительным механическим нагрузкам.

Ультразвуковая дефектоскопия – выявление дефектов в сварном шве с помощью высокочастотных звуковых волн. Чтобы определить наличие внутренних трещин и пор, а также провести точную оценку глубины дефекта. Ультразвуковой контроль используется для проверки качества швов на трубах, которые подвергаются высокому давлению или сильным механическим воздействиям.

Магнитопорошковая дефектоскопия. Этот метод используется для обнаружения дефектов в сварных швах на фермах, изготовленных из ферромагнитных материалов. В ходе этого процесса магнитное поле создается вокруг сварного шва, и с помощью магнитных частиц выделяются трещины и другие дефекты на поверхности.

Чтобы конструкция была надежной и долговечной, нужно правильно сваривать узлы, следить за качеством швов, учитывать температурные деформации и точно контролировать углы и положение труб. Современные методы контроля и точные технологии помогают усилить сварные соединения и повысить безопасность эксплуатации конструкций.

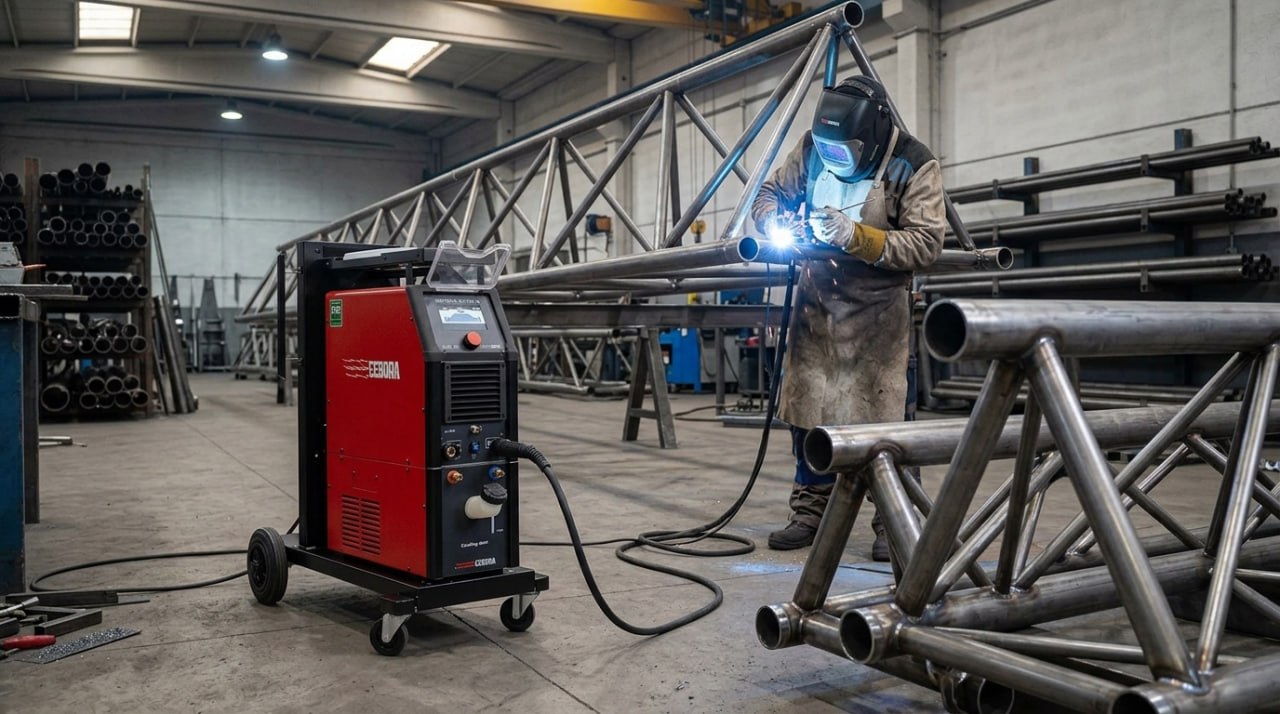

Как сваривают трубы фермы

Сварка ферм из круглых труб – сложный, но важный этап в создании надежных и долговечных конструкций. Эти фермы широко применяются в строительстве благодаря своей прочности, устойчивости к нагрузкам и сравнительно небольшому весу. Однако качественный результат зависит от ряда моментов. Здесь и опыт сварщика, и строгое соблюдение технологии, и правильный выбор материалов, и настройка параметров.

Первый шаг – тщательная подготовка материалов. Кромки труб очищают от ржавчины, краски и загрязнений на расстоянии 10–20 мм от места сварки, используя металлические щетки, шлифовальные диски или абразивные круги. Если толщина стенки превышает 4 мм, края дополнительно скашивают под углом 30–35°, чтобы реализовать полный провар. Это особенно важно для ответственных конструкций. Например, для трубы диаметром 60×4 мм скос кромок обязателен, тогда как для трубы с тонкой стенкой (40×2 мм) он не нужен. Все элементы соединения закрепляют прихватками длиной 10–15 мм через каждые 50–100 мм, чтобы избежать смещений во время работы.

Выбор метода сварки зависит от задач. Для толстостенных труб (3 мм и более) чаще применяют ручную дуговую сварку (MMA), тогда как полуавтоматическая сварка в среде защитного газа (MIG/MAG) удобнее для тонких изделий. Например, MIG/MAG предпочтительнее при работе с трубами диаметром 40×2 мм, так как минимизирует риск прожогов.

Не менее важен выбор диаметра электрода. Для труб толщиной до 3 мм используют электроды диаметром 2,5 мм, для стенок 3–5 мм — 3 мм, а для изделий с толщиной более 5 мм — 4 мм. Пример: для сварки трубы диаметром 60×4 мм оптимальным выбором будет электрод 3 мм. Подбор силы тока осуществляется с учетом диаметра электрода: для 2,5 мм — 50–80 А, для 3 мм — 80–120 А, для 4 мм — 120–160 А. Например, для трубы 60×4 мм с электродом 3 мм ток должен составлять около 100 А.

Ведение электрода играет роль в формировании шва. Угол наклона при сварке встык составляет 60–70°, а при соединениях внахлест — 45–60°. Скорость сварки зависит от толщины стенок: на тонких трубах она может достигать 10 мм/с, на более толстых — 5–7 мм/с. Для получения ровного и прочного шва на тонких стенках достаточно прямолинейного движения электрода, тогда как для более массивных соединений применяются зигзагообразные, полукруговые или спиральные движения.

Завершение сварочного процесса требует особой аккуратности. Чтобы предотвратить появление кратеров и трещин в конце шва, электрод задерживают на месте на 1–2 секунды, позволяя металлу заполнить завершающий участок. После охлаждения шов зачищают, чтобы выявить возможные дефекты. Для ответственных конструкций применяются неразрушающий контроль – ультразвуковая дефектоскопия. Например, поры диаметром до 0,5 мм считаются допустимыми, если их глубина не превышает 10% толщины шва.

Проваривают равномерно. При необходимости в несколько проходов. Зазор между трубами должен составлять 0,5–1 мм – хороший провар без прожогов. Для снижения внутренних напряжений швы накладывают с противоположных сторон поочередно.

От мастерства сварщика и точности соблюдения технологии зависит надежность фермы, ее способность выдерживать проектные нагрузки и служить долгое время без ремонта. Использование проверенных материалов, передового оборудования и точнейших методов контроля превращает сварные фермы в основу надежных строительных объектов, которые уверенно справляются с задачами в самых разных условиях эксплуатации.

Распространенные ошибки и их устранение

Использовать круглые трубы для фермы – надежно, внешне привлекательно и экономично. Однако правильно сварить конструкцию непросто. Даже у профессионалов нередко возникают проблемы.

Ошибки могут привести к деформациям, снижению прочности соединений и даже разрушению. Рассмотрим основные проблемы, которые возникают при сварке таких ферм, их причины и способы устранения.

Одной из наиболее распространенных ошибок является неправильный выбор режима сварки. Каждый тип металла и толщина трубы требуют определенных параметров: сила тока, напряжение, тип электрода или проволоки и скорость сварки. Например, при соединении тонкостенных труб с помощью электродов высокой мощности велик риск прожигания, а недостаточная сила может привести к слабому провару шва. Чтобы избежать таких проблем, нужно следовать рекомендациям производителей сварочного оборудования и выбирать режим, подходящий для конкретного материала. Например, для тонких стенок идеально подходит полуавтоматическая или аргонодуговая сварка. В данном случае прогрев равномерный, меньше риск дефектов. Перед началом основной работы лучше провести пробную сварку на образцах аналогичного материала, чтобы проверить параметры.

Еще одна серьезная проблема – перегрев материала, приводящий к деформации. Металл при перегреве теряет свою первоначальную геометрию, что особенно критично для круглых труб, где точность влияет на равномерность распределения нагрузок. Основные причины перегрева:

• Слишком высокий ток,
• Длительное воздействие сварочной дуги,
• Отсутствие технологических пауз.

Чтобы предотвратить деформацию, сварку следует выполнять с промежуточным охлаждением: после каждого шва давать металлу остыть естественным образом. Также важно делать прихватки для фиксации труб в заданном положении, чтобы они не смещались во время работы. Температуру можно контролировать с помощью пирометра или термоиндикаторных мелков, которые помогают сварщику вовремя остановиться и избежать перегрева.

Недостаточная прочность сварных соединений — еще одна распространенная ошибка, которая вызывается плохой подготовкой стыков или недостаточным опытом сварщика. Некачественная зачистка поверхности от ржавчины, грязи или масла приводит к снижению адгезии между металлами. Кроме того, при сварке толстостенных труб обязательна подготовка фасок для улучшения проникновения сварочного материала в зону соединения. Решение проблемы начинается с тщательной очистки металла механическим или химическим способом. Если толщина стенок превышает 3 мм, необходимо подготовить фаски, а также сделать равномерный провар корня шва. При работе с крупными трубами можно использовать подкладки, которые помогают усилить соединение.

Не менее важно избежать дефектов шва – пор или трещин. Основными причинами этих дефектов являются попадание воздуха или влаги в зону сварки, использование некачественных материалов, например, влажных электродов, и слишком высокая скорость сварки, из-за которой металл не успевает полноценно расплавиться.

Чтобы устранить эти проблемы, нужно применять сухие электроды и проволоку, расходные материалы должны быть чистыми. При сварке на открытом воздухе зону плавления необходимо защищать от ветра с помощью специальных экранов. Скорость должна быть равномерной: резкие движения дуги могут привести к образованию пор. Между проходками шва нужно обязательно удалять шлаки и окалину, чтобы избежать накопления дефектов.

Сварку ферм из круглых труб нельзя представить без тщательной подготовки на всех этапах. Грамотный выбор режима сварки, контроль температуры и качества материалов, а также соблюдение технологии – составляющие идеального результата. Тогда конструкция будет прочной, износостойкой, способной выдерживать большие нагрузки без деформаций и разрушений.

Заключение

Для достижения высокого качества сварки ферм из круглых труб нужно учитывать целый комплекс факторов, начиная от подготовки материалов и правильного выбора сварочного режима до точного контроля выполнения каждого этапа работы. Следует уделить внимание подбору оптимальных параметров сварки – силы тока, типа электродов или проволоки, скорости работы. Параметры должны соответствовать типу металла и толщине стенок труб. Тщательная зачистка поверхности, корректная подготовка кромок и фиксация деталей с использованием прихваток – значимые действия, предотвращающие распространенные ошибки, будь то недостаточный провар шва или смещение элементов.

Не менее важен профессионализм сварщика. Высокая точность движений, умение адаптировать параметры работы к условиям (толщина труб или особенности конструкции фермы) напрямую влияют на качество и долговечность соединений. Опытный специалист способен минимизировать риски образования дефектов – пор, трещин или деформаций, потому его квалификация выступает определяющим моментом успешной реализации проекта.

Особое внимание следует уделить соблюдению техники безопасности. Сварка сопряжена с опасностями – от ожогов и поражения глаз до воздействия вредных испарений металлов. Использование средств индивидуальной защиты (сварочные маски с автозатемнением, термостойкие перчатки и защитная одежда) строго обязательно. Также организовать рабочее место так, чтобы минимизировать вероятность несчастных случаев, особенно при работе с крупными конструкциями.

Контроль качества сварных соединений на всех этапах – еще одна составляющая успешной работы. Визуальный осмотр, измерение геометрии шва и неразрушающие методы диагностики позволяют выявить и устранить дефекты до ввода конструкции в эксплуатацию. Такой подход не только увеличивает надежность и долговечность фермы, но и гарантирует ее безопасность.

Таким образом, качественная сварка ферм из круглых труб требует комплексного подхода, включающего профессионализм, строгий контроль и соблюдение всех технологических норм. Только четко соблюдая нормы безопасности и при точном выполнении всех этапов можно достичь прочности, долговечности и надежности сварных конструкций, которые будут эффективно выполнять свои функции на протяжении долгого времени.
