Сварка фермы из уголка

Особенностью уголков как материала выступает способность обеспечивать легкость готовой конструкции. При сравнительно малом весе ферма из уголка обладает высокой жесткостью, что делает ее удобной для транспортировки, монтажа и использования в условиях, где важно минимизировать нагрузку на основание.

Кроме того, уголки доступны и представлены в различных размерах и марках стали, можно без проблем подобрать оптимальный вариант под конкретные задачи. Форма способствует равномерному распределению нагрузки, а обработка и сварка таких элементов относительно просты. Это делает уголки идеальным выбором как для профессиональных мастеров, так и для тех, кто занимается самостоятельным изготовлением конструкций.

Сварка фермы из уголка требует тщательной подготовки и соблюдения технологии. В этой статье мы рассмотрим ключевые этапы работы, начиная от выбора материалов и инструментов, заканчивая финишной обработкой и установкой готовой конструкции.

Содержание:

Материалы и инструменты для сварки

При изготовлении фермы из уголка важно тщательно подготовить все необходимые материалы и инструменты. Их правильный выбор напрямую влияет на качество и долговечность конструкции. Рассмотрим каждый пункт подробнее.

Материалы

Уголок здесь выступает основным элементом фермы. Он выпускается с разными размерами полок (например, 25×25 мм, 40×40 мм, 50×50 мм и выше). Выбор размера зависит от проектной нагрузки на ферму. Для небольших конструкций – теплиц или легких навесов – подходят уголки с полкой 25–40 мм. Если ферма будет использоваться в более ответственных системах, например, при строительстве ангаров или мостов, выбираются уголки большего размера.

При выборе также стоит учитывать марку стали. Наиболее распространенные:

• Ст3 – универсальный вариант, который используется в большинстве конструкций. Подходит для стандартных нагрузок.
• 09Г2С – обладает большей прочностью и стойкостью к деформациям. Рекомендуется для конструкций, подверженных высоким нагрузкам или работающих в суровых климатических условиях.

Также важно обращать внимание на качество уголков: они должны быть ровными, без следов коррозии, трещин или других дефектов.

Для сварки уголков обычно применяются электроды типа УОНИ-13/55 или МР-3, которые обеспечивают прочные соединения. Выбор зависит от марки стали уголков и характеристик сварочного аппарата.

Для фиксации элементов перед сваркой или в случаях, когда части конструкции должны быть разборными, используются болты, гайки и шайбы. Размер крепежа подбирается в зависимости от толщины уголка.

Металлические фермы нуждаются в антикоррозийной защите. После завершения сварки швы и уголки покрываются грунтовкой, а затем окрашиваются. Для этого подходят специальные антикоррозийные составы и краски для металлоконструкций, например, эмали ПФ-115 или ХВ-110.

Инструменты и оборудование

Сварочный аппарат является ключевым инструментом при изготовлении фермы. Вполне подходят:

• Инверторный аппарат MMA – универсальный выбор для большинства задач. Он компактен, прост в использовании и подходит для сварки различными типами электродов.
• Полуавтоматический сварочный аппарат (MIG/MAG) – удобен при сварке больших объемов, так как непрерывно подает проволоку, с ним меньше остановок, выше качество швов благодаря газовой защите. Этот тип оборудования особенно актуален для крупных проектов.

При выборе сварочного аппарата следует обратить внимание на его мощность и поддержку функций, упрощающих, улучшающих сварку. Например, антизалипание, форсаж дуги, горячий старт.

Болгарка (угловая шлифовальная машина) – необходима для резки уголков на заготовки нужных размеров, а также для зачистки сварочных швов и удаления коррозии. Рекомендуется использовать отрезные диски по металлу подходящего диаметра.

Дрель – используется для сверления отверстий в уголках, если предполагается крепление на болты. Также может быть полезна для крепления направляющих или временных фиксаторов.

Рулетка и уровень – обязательны для точной разметки заготовок и контроля геометрии собранной фермы. Они помогут избежать перекосов и ошибок при сборке конструкции.

Рабочая площадка или сварочный стол

Для качественного выполнения сварочных работ важно организовать удобное рабочее место. Если работа проводится на строительной площадке, необходимо подготовить ровную и устойчивую поверхность для сборки элементов фермы.

Сварочный стол – более профессиональное решение. С ним проще надежно зафиксировать детали, есть удобный доступ к рабочим зонам, способствует поддержанию точной геометрии конструкции. Столы часто оснащаются специальными зажимами и разметочными линиями, что делает работу более эффективной.

Правильный выбор и подготовка материалов, инструментов и рабочего места – залог успешной сварки фермы из уголка. Заблаговременное оснащение необходимыми ресурсами минимизирует задержки в процессе работы, способствует надежности и долговечности конструкции.

Подготовка к работе

Качественное изготовление фермы из уголка начинается с тщательной подготовки. Этот этап включает составление чертежа, разметку и резку материалов, а также подготовку металла к сварке. Данный этап позволяет избежать ошибок, дефектов и повысить прочность конструкции.

Составление чертежа фермы

Первый шаг в подготовке – разработка чертежа. Ферма состоит из нескольких основных элементов:

• Стойки – вертикальные элементы, которые работают на жесткость конструкции и передают нагрузку на опоры.
• Раскосы – диагональные элементы, повышают устойчивость фермы, уменьшают прогибы и предотвращают деформации.
• Пояса – горизонтальные детали, образующие верхний и нижний контур фермы. Верхний пояс воспринимает сжимающие нагрузки, а нижний – растягивающие.

Форма фермы зависит от ее назначения. Например, для легких конструкций часто выбираются треугольные фермы, а для больших пролетов – полигональные или арочные.

При составлении чертежа важно учитывать нагрузки:

• Собственный вес конструкции.
• Постоянные нагрузки (снег, покрытие кровли).
• Временные и динамические воздействия (ветер, вибрации).

На основании этих данных производится расчет размеров уголка. Для легких сооружений – теплиц или навесов – подходят уголки с полкой 25–40 мм и толщиной 3–4 мм. Для более массивных конструкций, например, перекрытий ангаров, выбираются уголки 50 мм и более, с толщиной 5–6 мм.

Чертеж должен быть подробным: он включает размеры всех элементов, углы соединений и расположение раскосов. Чтобы избежать ошибок при сборке и сварке.

Разметка и резка уголков

После составления чертежа необходимо разметить уголки для резки. Точная разметка является залогом правильной геометрии конструкции.

Особенности точной разметки:

• Для разметки используются рулетка, угольник и маркер или кернер.
• Линии размечаются с учетом припусков на сварочные швы. Например, если элементы соединяются внахлест, необходимо добавить 2–3 мм на каждую сторону.
• Для сложных соединений (например, под углом) удобно использовать шаблоны из картона или фанеры.

Резка уголков осуществляется угловой шлифовальной машиной (болгаркой) с использованием отрезного диска по металлу. Чтобы добиться качественного результата:

• Используйте диски подходящего диаметра и хорошего качества.
• Перед началом резки убедитесь, что уголок закреплен, чтобы избежать вибрации.
• Ведите диск плавно, без рывков, чтобы избежать перегрева и деформации металла.

После резки кромки деталей обрабатываются для удаления заусенцев. Это улучшит качество соединений и облегчит сварку.

Очистка металла

Металл необходимо тщательно подготовить перед сваркой, чтобы швы были прочными и долговечными.

На поверхность металла могут воздействовать ржавчина, масло, краска и другие загрязнения, которые ухудшают адгезию. Очистка выполняется с использованием:

• Металлических щеток или шлифовальных насадок для удаления ржавчины и старого покрытия.
• Наждачной бумаги или абразивных дисков для выравнивания поверхности.
• Растворителей (например, уайт-спирита) для обезжиривания поверхности.

Особое внимание уделяется местам будущих сварных швов, так как даже незначительные загрязнения могут привести к образованию пор или трещин.

Перед сваркой рекомендуется снять фаски (уголки на кромках элементов) на толстых уголках. Это дает более глубокое проплавление шва и повышает его прочность.

Обезжиривание выполняется сразу после очистки. Для этого используют тряпку, смоченную в растворителе. Работают в средствах защиты.

Подготовительный этап – основа качественной сварки. Тщательное составление чертежа, точная разметка и резка, а также очистка и обезжиривание металла крайне необходимо для правильной геометрии фермы, прочности швов и долговечности всей конструкции. Правильная подготовка позволяет не только избежать ошибок, но и ускорить процесс сборки и сварки, что особенно важно при изготовлении ответственных металлоконструкций на заказ.

Сварочные работы

Ключевой этап в изготовлении фермы из уголка, от которого зависят прочность, долговечность и безопасность конструкции. Сварка. На этом этапе выполняются сборка фермы, сварка всех узловых соединений и контроль качества швов. Успех зависит от грамотной последовательности действий, правильной техники и тщательной проверки результата.

Сборка фермы

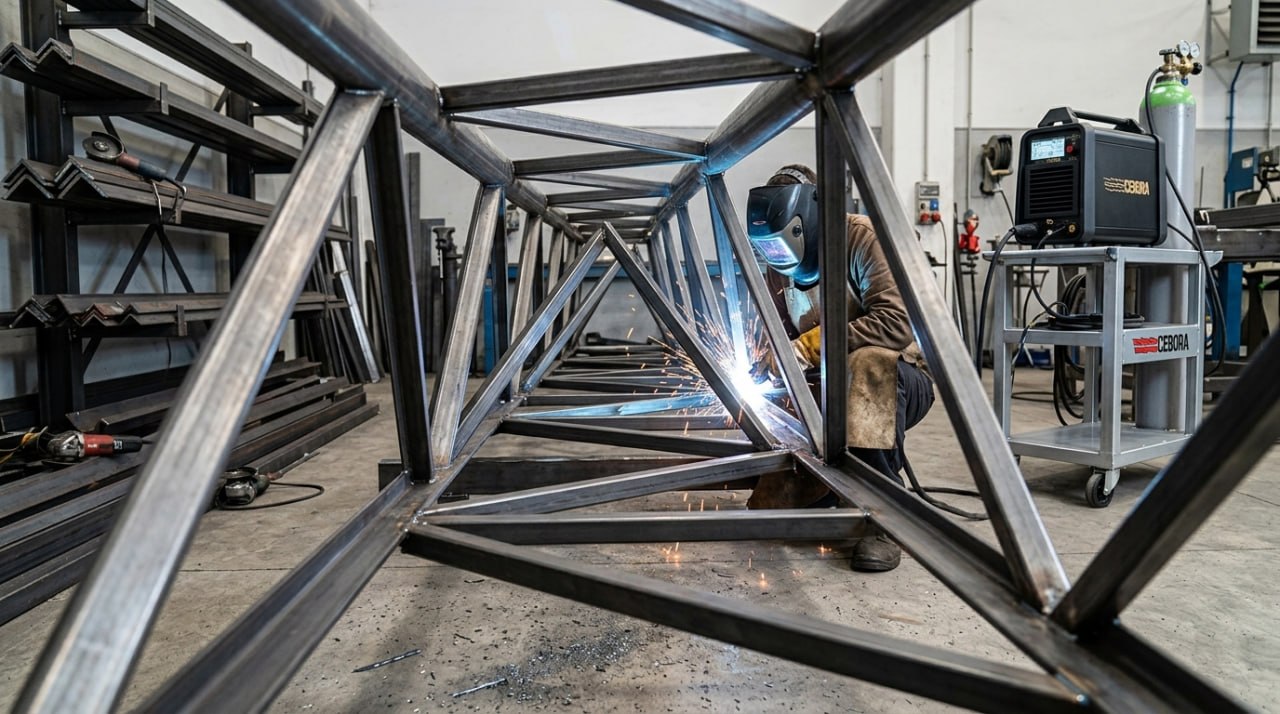

Первый шаг в сварочных работах – сборка всех элементов конструкции. Она начинается с формирования основных узлов – верхнего и нижнего поясов. Эти элементы служат основой фермы, от которой зависят ее форма и геометрическая стабильность. Верхний пояс воспринимает сжимающие нагрузки, а нижний – растягивающие. Параллельно с этим монтируются вертикальные стойки, которые соединяют пояса и равномерно распределяют нагрузку.

После установки поясов и стоек монтируются диагональные раскосы. Их размещение особенно важно для устойчивости фермы, так как раскосы предотвращают деформации и перераспределяют нагрузку между элементами конструкции. При монтаже всех деталей необходимо строго следовать чертежу, чтобы избежать отклонений в размерах и углах соединений.

Точность и неподвижность деталей во время сварки – для этого применяются различные методы временной фиксации. Использование струбцин позволяет плотно соединить элементы, предотвращая их смещение. Для временной фиксации также используются прихваточные швы – небольшие точки сварки, выполненные в нескольких местах соединения. Эти прихватки помогают сохранить геометрию конструкции до выполнения основных сварочных швов.

После сборки фермы необходимо проверить точность всех соединений с помощью уровня и измерительных инструментов. Отклонения даже в несколько миллиметров могут привести к потере устойчивости конструкции под нагрузкой.

Техника сварки

После сборки и фиксации всех элементов фермы выполняется их сварка. Этот процесс требует правильного выбора оборудования, сварочного тока, электродов и соблюдения техники выполнения швов.

Для сварки уголков оптимальным выбором будет инверторный сварочный аппарат, который отдает стабильный ток и удобен в работе. Сила тока подбирается в зависимости от толщины уголков:

• Для уголков толщиной 3–4 мм ток устанавливается в пределах 90–120 А.
• Для более массивных элементов толщиной 5–6 мм требуется ток 120–160 А.

Тип электрода также зависит от материала уголков. Наиболее распространены электроды МР-3, которые подходят для стандартной углеродистой стали, или УОНИ-13/55, обеспечивающие прочные соединения в ответственных конструкциях.

Особенности сварки стыковых и угловых соединений

Для стыковых соединений необходимо плотное прилегание кромок. Если толщина уголков превышает 4 мм, кромки заранее обрабатываются – снимается фаска под углом 30–45°. Это необходимо для глубокого проплавления шва. Сварка выполняется в несколько этапов: сначала создается корневой шов, который соединяет детали, затем накладывается второй слой для заполнения и выравнивания корня.

При сварке угловых соединений кромки свариваются с двух сторон. Такой подход предотвращает перекосы и способствует равномерному распределению напряжений в конструкции. Для вертикальных углов рекомендуется использовать технику "сверху вниз", чтобы избежать стекания расплавленного металла.

Во время сварки важно избегать длительных пауз, так как металл остывает неравномерно, что может привести к образованию трещин или других дефектов.

Контроль качества швов

После завершения сварочных работ все швы должны пройти тщательную проверку. Качество швов напрямую влияет на прочность фермы и ее способность выдерживать расчетные нагрузки.

В первую очередь выполняется визуальный осмотр. Швы должны быть ровными, без трещин, пропусков, пор и шлаковых включений. Если обнаружены дефекты, их необходимо устранить. Например:

• Трещины зачищаются болгаркой, после чего выполняется повторная сварка.
• Поры устраняются зачисткой шва и наложением нового слоя.
• При непроварах увеличивают силу тока и изменяют угол наклона электрода, чтобы добиться глубокого проплавления.

Для проверки прочности швов можно провести механические тесты, например, легкие удары молотком, которые помогают выявить скрытые дефекты.

Сварочные работы требуют внимательного подхода, так как от качества швов зависит долговечность и безопасность фермы. Правильная сборка, использование оптимальных параметров сварки и тщательная проверка результата – составляющие надежности конструкции. Соблюдение всех этапов технологии позволит создать ферму, способную выдерживать значительные нагрузки и сохранять свою устойчивость на протяжении долгих лет эксплуатации.

Финишная обработка

Важный этап работы с фермой из уголка – это ее финишная обработка, которая определяет долговечность и устойчивость всей конструкции. Первым делом внимание уделяют сварочным швам. Сразу после сварки нужно удалить шлак, оставшийся на поверхности. Для этого используют молоток и металлическую щетку, а для более тщательной зачистки – угловую шлифовальную машину. Эта процедура не только улучшает внешний вид швов, но и подготавливает их к дальнейшей проверке и обработке.

После зачистки проводят контроль качества сварных соединений. Визуальный осмотр помогает выявить трещины, поры или неровности. Чтобы проверить соответствие геометрии проекта, применяют измерительные инструменты – строительный уровень и угольник. Если обнаружены дефекты, их устраняют путем доработки – дополнительной сварки и повторной зачистки.

Следующим шагом становится защита металла от коррозии. Все поверхности фермы очищают от пыли, грязи и жировых следов, используя специальные обезжиривающие составы. На подготовленную поверхность наносят слой антикоррозийной грунтовки. Материал создает барьер для влаги и улучшает сцепление краски с металлом. Грунтовку равномерно распределяют кистью, валиком или краскопультом, особенно тщательно обрабатывая швы и труднодоступные места.

Финальный аккорд – нанесение лакокрасочного покрытия. Для металлоконструкций подбирают краску с антикоррозийными добавками, которая способна выдерживать неблагоприятные условия эксплуатации. Краску наносят в несколько слоев, давая каждому из них хорошо высохнуть. Такая обработка защищает ферму от коррозии, но также придает ей эстетичный и завершенный вид, что особенно важно для долговременного использования.

Проверка и установка

Проверка и монтаж фермы из уголка – этапы, от которых зависит ее надежность и стабильность в эксплуатации. Прежде чем приступить к установке, ферму подвергают испытанию на прочность.

Для проверки используют методы нагрузочного тестирования. Конструкцию размещают на опоры и постепенно увеличивают нагрузку, моделируя эксплуатационные условия. При этом фиксируют возможные прогибы, деформации или дефекты в сварных швах. Если ферма успешно выдерживает испытания без отклонений от проектных параметров, ее признают готовой к монтажу.

Далее следует подготовка основания для установки. Если ферма будет устанавливаться на бетонное основание, его поверхность очищают от пыли и проверяют на наличие трещин или неровностей. Металлические опоры или балки оценивают на предмет прочности и точности расположения в соответствии с проектом. Подготовка основания играет важную роль, так как от нее зависит устойчивость всей конструкции.

Установка фермы выполняется с использованием подъемного оборудования, например, крана или лебедки. Конструкцию аккуратно поднимают и перемещают в проектное положение, соблюдая все правила безопасности. После точного позиционирования закрепляют: сварными швами, болтовыми соединениями или их комбинацией. Все крепления проверяют на надежность, чтобы исключить возможность смещения или ослабления.

Завершающие этапы обработки фермы – тщательная проверка и профессиональный монтаж, конструкция приобретает долговечность и способность выдерживать рабочие нагрузки, сохраняя свою стабильность.

Советы и рекомендации

Для качественной сварки фермы из уголка необходимо учесть ряд важных аспектов, которые помогут избежать распространенных ошибок и соблюсти все требования безопасности.

Одна из распространенных недоработок – нарушение геометрии конструкции. Это происходит, если элементы неправильно подогнаны или закреплены с перекосами. Чтобы избежать подобной ситуации, перед сваркой тщательно проверяйте размеры заготовок и углы соединений, используя угольники, рулетки и строительные уровни. На этапе сборки временно фиксируйте детали струбцинами или сварочными магнитами, чтобы убедиться в точности их расположения.

Еще одна частая ошибка – слабые или некачественные швы. Они могут быть вызваны неподходящими параметрами сварки, плохой подготовкой поверхности или использованием некачественных электродов. Перед началом сварочных работ обязательно очистите металл от ржавчины, грязи и жира, используя металлическую щетку, шлифмашину или обезжириватель. Подберите режим сварки в зависимости от толщины уголка: для профилей 3–5 мм оптимальна сила тока в диапазоне 90–120 А. Если шов получился с дефектами, не пытайтесь оставить его как есть – зачистите проблемный участок и проварите заново.

Выбор оборудования также влияет на результат работы. Для сварки уголков идеально подходят инверторные аппараты. Дают стабильную дугу, удобно и точно регулируют параметры, предполагают полезные функции, упрощающие и повышающие качество работы. Если вы работаете с тонкими металлами или сложными узлами, лучше выбрать TIG- или MIG/MAG-аппарат для точных и аккуратных швов. Для сварки уголков толщиной 3–5 мм подойдут электроды диаметром 2,5–3,2 мм или качественная омедненная проволока с защитным газом. Не забывайте о дополнительных инструментах: сварочные магниты, угловые шаблоны и струбцины помогут зафиксировать детали под нужным углом, а шлифмашинка пригодится для зачистки швов.

Безопасность при сварке должна быть в приоритете. Обязательно используйте сварочную маску с автоматическим затемнением, чтобы защитить глаза и лицо от яркой дуги и искр. Носите плотную одежду, закрывающую все участки тела, и термостойкие перчатки. Рабочее место должно быть чистым, без лишних предметов, особенно легковоспламеняющихся. Если работа ведется в помещении, наладьте хорошую вентиляцию для удаления токсичных газов, образующихся при сварке. Перед началом работ проверьте исправность сварочного аппарата, особенно изоляцию проводов и заземление. Никогда не работайте с неисправным оборудованием или в условиях повышенной влажности, чтобы избежать риска поражения электрическим током.

Для начинающих сварщиков полезно предварительно потренироваться на ненужных металлических заготовках, чтобы научиться удерживать стабильную дугу и формировать ровные швы. При сварке на открытом воздухе учитывайте погодные условия: высокая влажность или сильный ветер могут повлиять на качество соединений. Проверяйте геометрию фермы и целостность швов на каждом этапе, чтобы своевременно исправлять недостатки.

Заключение

Изготовление фермы из уголка – это комплексный процесс, включающий несколько этапов, каждый из которых требует внимания к деталям и соблюдения технологических требований. Первый шаг – составление чертежа, на котором должны быть четко указаны основные узлы конструкции: стойки, раскосы и пояса. Важно правильно рассчитать нагрузку и выбрать размеры уголков, чтобы конструкция была прочной и устойчивой. Точный расчет – это основа безопасности и долговечности металлоконструкции.

На этапе разметки и резки уголков необходимо достичь максимальной точности. Ошибки здесь могут привести к деформациям и ненадежным соединениям. Для минимизации дефектов при резке уголков лучше использовать болгарку, придерживаясь правильной техники работы, чтобы добиться ровных и чистых срезов. После резки металл очищается от коррозии и загрязнений, что является обязательным для качественного сварного соединения. Подготовка поверхности перед сваркой – это не только удаление грязи, но и обеспыливание и обезжиривание металла.

Далее, на стадии сварки, следует правильно собрать ферму. Сначала фиксируются основные элементы конструкции, а затем вспомогательные. Детали должны быть зафиксированы надежно, а для этого используют струбцины или временные прихваточные швы. Сварка уголков требует выбора оптимальных параметров: силы тока и типа электродов, в зависимости от толщины и типа металла. Особенности сварки стыковых и угловых соединений заключаются в том, что они подвержены различным деформациям, поэтому к ним стоит подходить с особой внимательностью. В стыковых соединениях возникает риск образования трещин и изменений формы из-за концентрации напряжений в местах соединения двух элементов. В угловых – возможны сдвиги и искривления, особенно если угол сварки не соблюдается должным образом. Поэтому важно тщательно контролировать процесс нагрева, использовать правильный угол сварки и выбирать соответствующие параметры тока, чтобы минимизировать риск деформации и гарантировать прочность соединения.

Контроль качества сварных швов – важнейший этап, который не следует игнорировать. Каждый шов проверяется на наличие трещин, пор или других дефектов, которые могут снизить прочность конструкции. Если дефекты обнаружены, их устраняют путем дополнительной обработки или доработки сварки. После завершения приступают к финишной обработке, включающей удаление шлака и зачистку швов для ровности соединений. Важным завершающим этапом является антикоррозийная обработка, включая грунтовку и покраску, которые защищают конструкцию от внешних воздействий и продлевают срок ее службы.

Основным преимуществом фермы из уголка является ее экономичность и прочность. Конструкция легко монтируется, доступна по стоимости и может выдерживать значительные нагрузки, что делает ее идеальной для различных строительных и инженерных проектов. Самостоятельная сварка позволяет не только существенно сэкономить на услугах специалистов, но и полностью контролировать качество работы на каждом этапе. Однако здесь нужны профессионализм, внимательность и точность, так как даже небольшие ошибки повлияют на прочность и безопасность конструкции. Поэтому важно уделять внимание каждому этапу – от проектирования до финишной обработки, а также использовать качественное оборудование и материалы.

Соблюдение всех технологических процессов – это обязательно, чтобы создавать долговечные, надежные и высококачественные металлоконструкции, которые будут безопасны и стабильны на протяжении многих лет!
