Сварка металлической фермы

В этой статье мы подробно рассмотрим этапы, методы, нюансы и требования к сварке металлической фермы, уделив особое внимание практическим рекомендациям.

Содержание:

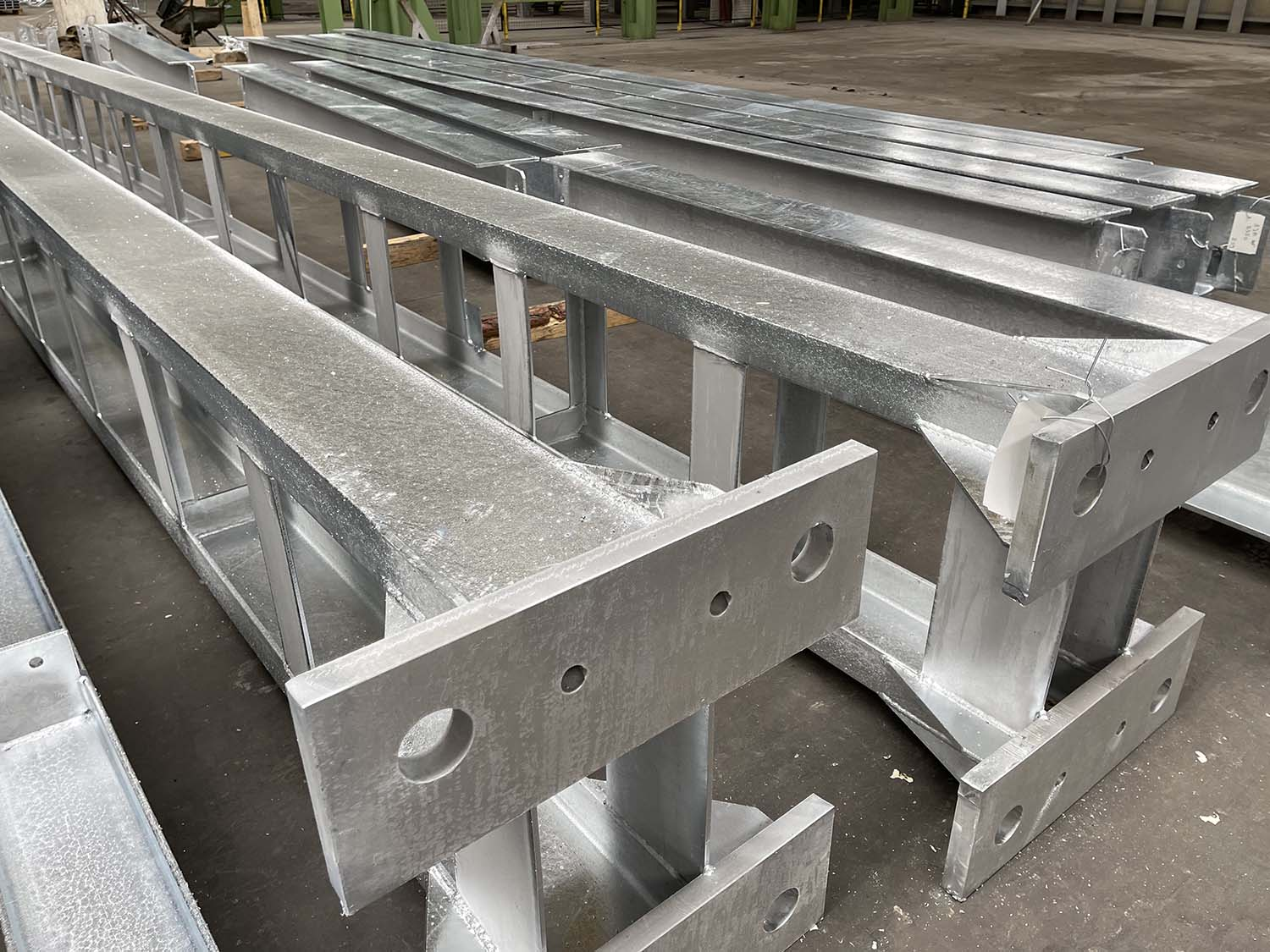

Конструкция металлической фермы

Металлическая ферма состоит из взаимосвязанных элементов, формирующих единую устойчивую систему. Основные элементы:

• Верхний пояс – работает преимущественно на сжатие.
• Нижний пояс – воспринимает растягивающие нагрузки.
• Раскосы – наклонные элементы, распределяющие силы между поясами. Они отвечают за перераспределение нагрузки, дают геометрическую жесткость фермы.
• Стойки – вертикальные элементы, связывающие верхний и нижний пояса.
• Узлы соединений – места стыковки всех элементов фермы, где формируются сварные швы.

Каждый элемент фермы выполняет свою роль, и от качества их сварки зависит долговечность всей конструкции.

Материалы сборки ферм

Материалы, используемые в производстве металлических ферм, должны обладать хорошей свариваемостью и соответствовать требованиям по прочности, пластичности и долговечности. Наиболее распространенные:

• Стальные сплавы. Углеродистая сталь (обычная конструкционная) применяется для стандартных конструкций. Низколегированная используется в условиях повышенных нагрузок или при температурных перепадах. Высоколегированная – в ответственных конструкциях и агрессивных средах.
• Алюминиевые сплавы – для облегченных конструкций.
• Нержавеющая сталь – используется в условиях, где необходима высокая коррозионная стойкость, например, в химической промышленности или на морских объектах.

Чтобы металлическая ферма успешно выполняла свою функцию, сварные швы должны выдерживать нагрузку, которая распределяется между всеми элементами конструкции. Неправильное выполнение шва может привести к деформациям и разрушению фермы. Швы должны быть выполнены в строгом соответствии с проектной документацией и строительными нормами (например, ГОСТ, EN, AWS).

Для ферм, использующих трубчатые элементы, герметичность швов особенно важна для предотвращения коррозии изнутри.

Этапы сварки;

Сварка металлической фермы включает ряд последовательных этапов, требующих тщательной подготовки, выбора оптимальной технологии и строгого соблюдения всех технологических норм. Этот процесс предполагает подготовку материалов, выбор метода сварки, выполнение сварочных соединений и последующую обработку.

Подготовка деталей

Качество сварного соединения во многом зависит от чистоты металла в зоне сварки. Загрязнения способны приводить к образованию пор, шлаковых включений и другим дефектам шва. Очистка возможна:

• Механическая. Щетки из углеродистой или нержавеющей стали используются для удаления рыхлой ржавчины и окалины. Шлифовальные круги и абразивные ленты эффективны при больших поверхностей или удалении глубоких слоев коррозии. Пескоструйная обработка применяется для сложных геометрических форм, например, для трубчатых элементов ферм.
• Химическая очистка. Обезжиривание – с помощью органических растворителей (ацетон, спирт) или специальных моющих составов. Травление кислотами – для удаления оксидных пленок (растворы серной, фосфорной или соляной кислоты).

Толстостенные элементы (свыше 4–5 мм) – выполняется фаска под углом 30–45°, создает оптимальное V-образное соединение. Для тонкостенных элементов (до 3 мм) разделка может быть не обязательной. Точность обработки контролируется с помощью шаблонов или калибров.

Методы подготовки:

• Механический – резка кромок выполняется ленточной пилой, фрезой или плазморезом.
• Термический – кислородная или плазменная резка с последующей зачисткой. После термической обработки кромки следует удалить окисленный слой.

Отклонения по ширине разделки не должны превышать ±1 мм. Шероховатость поверхности не более 100 мкм.

Перед началом сварки отдельные элементы фермы собираются в узлы для дальнейшей сварки. Здесь важная высокая точность, так как любое отклонение нарушает геометрию конструкции.

Процесс сборки:

• Фиксация деталей. Для временного крепления используются прихваточные швы (длина прихватки 20–30 мм, интервал — 200–300 мм). Узлы собираются на специальном сборочном стенде или шаблоне, обеспечивающем точное позиционирование.
• Контроль размеров. Проверка выполняется с использованием рулеток, штангенциркулей или лазерных нивелиров.
• Сварка прихватками. Дает стабильность конструкции на этапе сборки. Прихватки выполняются минимальной мощностью, чтобы облегчить их последующее удаление.

Допуск на геометрические размеры узлов не должен превышать ±1,5 мм. Угол наклона раскосов проверяется с точностью до 0,5°.

Выбор метода

Для сварки металлических ферм применяются разные технологии в зависимости от типа материала, размеров конструкции и эксплуатационных требований.

Ручная дуговая сварка (MMA) – простота оборудования, универсальность. Ограничения: низкая производительность, высокая зависимость от квалификации сварщика. Подходит для малых конструкций и ремонтных работ.

Полуавтоматическая сварка в защитных газах (MIG/MAG) – высокое качество швов, минимизация образования окислов. Но реализуется с помощью защитных газов (CO₂ или смеси с аргоном).  Применение: фермы из углеродистой стали и алюминиевых сплавов.

Сварка под флюсом (SAW) – высокая скорость, глубокое проплавление, отсутствие брызг. Требует использования специализированного оборудования. Для крупных ферм с длинными швами.

Аргонодуговая (TIG) – точность, работа с алюминием и нержавеющей сталью. Но низкоскоростная. Применима в случае ответственных узлов, конструкций высокой точности.

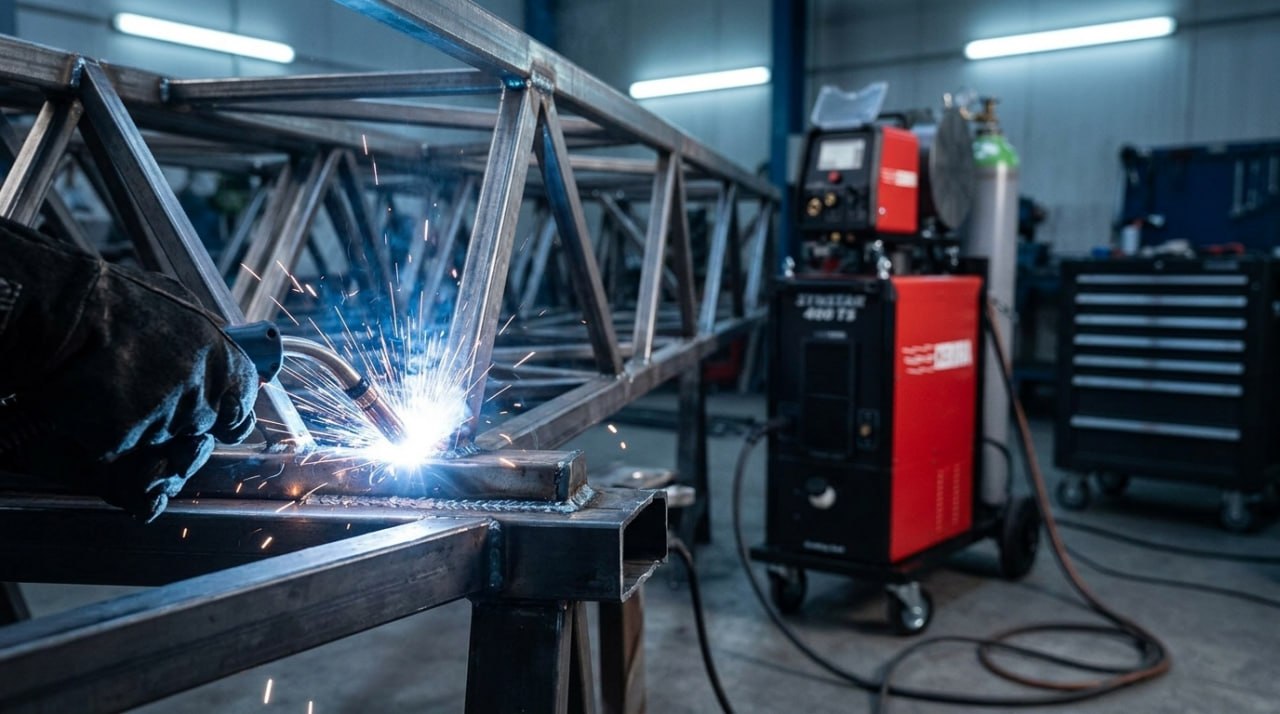

Процесс сварки

Прихваточные швы выполняются для предотвращения смещения элементов. Ток и скорость выбираются минимальными, чтобы прихватки не мешали основному шву.

Протяженность: 15–50 мм, в зависимости от толщины металла.

Сварка выполняется послойно, начиная с корня шва. Последовательность зависит от конструкции:

• Односторонняя сварка – для тонкостенных элементов.
• Двусторонняя – применяется для толстостенных конструкций, где важно глубокое проплавление.

Сварка начинается с наиболее ответственных узлов. Выполняется симметрично относительно центра, чтобы избежать перекосов.

После соединения элементы охлаждаются естественным путем.

Резкое охлаждение не допускается, чтобы избежать термических напряжений. При необходимости ускорения используются мягкие методы, например, продувка воздухом.

Подготовка и сварка металлической фермы – сложный процесс, включающий несколько этапов с высокой степенью точности. Каждая стадия оказывает значительное влияние на конечное качество конструкции. Важно уделять внимание мелочам: от правильной подготовки кромок до выбора подходящего метода и контроля геометрии.

О выборе электрода, угле наклона и не только

Выбор электрода зависит от типа соединения, который вам нужно выполнить, а также от свариваемого материала.

Для угловых соединений – задействуйте стержни, которые поддерживают хорошую дугу и стабильность процесса. Например, марки ОЗЛ-8 или ОЗЛ-12. Угол наклона должен быть примерно 70–80 градусов к поверхности сварки. Прочное соединение с минимальным прогоранием.

Для стыков (например, сварка прямых соединений профилей или труб) – обычно применяются электроды с более высокой прочностью и хорошей устойчивостью к окислению. Пример: ОК-46 или ОЗЛ-10.

Важно, чтобы шов был достаточно глубоким. Поэтому электрод следует держать почти перпендикулярно шву – помогает добиться более глубокого проникновения и качества соединения.

Угол наклона имеет большое значение для того, чтобы шов был качественным и прочным. Он влияет на распределение металла по шву, проникновение в основу и чистоту сварного соединения.

Угловые соединения – обычно угол наклона электрода составляет 70–80 градусов. Это позволяет избежать "прогорания" и переплавления основного металла, а также улучшает качество шва. Для стыков угол часто варьируется от 90° до 120°, в зависимости от толщины материала и типа соединения.

Важно двигать электрод не только вдоль шва, но и чуть-чуть влево или вправо (в зависимости от направления сварки). Так получится равномерно распределить металл по шву и избежать дефектов.

Если угол наклона выбран неправильно, это может привести к различным проблемам:

• Недостаточное проникновение в металл (если угол слишком большой или маленький).
• Неравномерное распределение металла (слишком острый угол).
• Перегрев или поры (слишком плоский угол).

Не перегревайте металл. Перегрев металла – это одна из распространенных проблем при сварке. Он может привести к деформации и ослаблению структуры металла, а также к образованию пор в шве.

Как избежать перегрева:

• Регулируйте подачу тока в зависимости от толщины металла и типа электрода. Чем толще металл, тем больше ток, но важно не перегревать материал.
• Работайте с непрерывным движением электрода, не задерживаясь на одном месте. Слишком длительное пребывание в одной точке может перегреть металл, вызвать его плавление и ухудшение механических свойств.
• При необходимости, делайте перерывы между сварочными проходами, чтобы металл мог остыть и не искажался.

Как перегрев влияет на металл:

Деформация. Металл может "повести" или искривиться из-за изменения температуры.

Ослабление прочности. Перегрев часто приводит к снижению прочности металла в области шва.

Поры и трещины. Чрезмерный нагрев становится причиной образования пор в соединении или на поверхности изделия, особенно если воздух или влага попадает в расплавленный металл.

Стабильность тока – еще один фактор получения качественного шва. Нестабильный ток приводит к непредсказуемым результатам: плохое проникновение, неравномерная сварка и дефекты на шве.

Почему важен стабильный ток:

• Нестабильный ток может привести к возникновению "пульсаций" в дуге. Делает шов неравномерным и может вызвать дефекты.
• Чрезмерный ток – перегрев металла, как было упомянуто выше, вызовет дефекты.
• Низкий ток может привести к недостаточному плавлению и слабому соединению, а также образованию неаккуратных швов.

Выберите правильный ток в зависимости от диаметра электрода и толщины материала. Например, для электрода диаметром 3 мм на углеродистой стали обычно используется ток в диапазоне 120–150 А.

Сварка фермы – это процесс, который требует точности, внимания и опыта. Необходимо тщательно контролировать каждый этап, чтобы получить надежную и долговечную конструкцию.

Прежде чем начать сварку, проверьте все соединения и убедитесь, что детали правильно выровнены.

Работайте с контролем каждого прохода. Даже небольшие дефекты ослабляют конструкцию.

После сварки проверьте размеры и геометрические параметры фермы, чтобы убедиться, что она не потеряла форму из-за перегрева или некорректных настроек.

Если вы новичок, не стесняйтесь делать пробы на отходах металла или оставшихся частях, чтобы проверить параметры и технику.

Контроль качества

Сварка металлической фермы включает множество переменных, которые так или иначе влияют на окончательное качество изделия. Поэтому контроль проводится на всех этапах, начиная с подготовки материалов и заканчивая окончательной сборкой.

Визуальный осмотр – это первый и основной метод контроля качества сварки. Он позволяет быстро выявить наружные дефекты, которые могут повлиять на прочность соединения и эксплуатационные характеристики конструкции.

Что проверяется при визуальном осмотре:

• Раковины – пустоты, образующиеся в металле в процессе сварки, снижающие прочность шва.
• Трещины – как поверхностные, так и микротрещины, приводят к разрушению соединения при эксплуатации.
• Наплывы металла – избыточный металл, который может привести к нарушениям геометрии конструкции, а также увеличению веса фермы.
• Ошибки формы шва – неправильная геометрия сварного шва – высота, ширина или углы, ухудшают распределение нагрузки.
• Поры – дефекты, образующиеся при попадании в сварочную ванну посторонних частиц или газа, также снижают прочность соединения.

Визуальный осмотр выполняется сварщиком или инспектором качества сразу после завершения сварки. Для улучшения видимости дефектов часто используют дополнительные средства – краски и жидкости, делающие дефекты более заметными. Или свет с определенной длиной волны, специальные ультрафиолетовые лампы.

Неразрушающие методы контроля являются важнейшими для проверки внутренних дефектов, незаметных при визуальном осмотре. Чтобы не только оценить качество сварного соединения, но и предотвращать потенциальные поломки, поддерживая безопасность эксплуатации.

УЗД – это метод выявления внутренних дефектов – пустот, трещин или включений, возникающих в результате неправильных параметров сварки. Основан на прохождении ультразвуковых волн через металл и анализе отражений от дефектных участков.

Рентгенография – используется для контроля качества глубоких швов. Рентгеновские лучи проходят через материал и, в случае наличия дефектов (например, пустот, трещин), создают изображение на фотопленке или цифровой матрице.

Капиллярный метод (метод цветных и флуоресцентных реагентов) – обнаружение поверхностных трещин нержавеющей стали и алюминии. Заключается в нанесении на поверхность шва специального капиллярного раствора, проникающего в микротрещины. После удаления лишнего вещества и нанесения проявляющего раствора дефекты становятся видимыми.

Разрушающий контроль, в свою очередь, подразумевает физическое разрушение сварного соединения, за счет этого проверку его механических характеристик. Это крайне важный метод окончательной оценки качества сварки, особенно для критически важных конструкций, где слабые соединения могут привести к катастрофическим последствиям.

Например, испытания на растяжение. Испытание сварного соединения на растяжение до его разрушения. Позволяет оценить, насколько прочным является шов, а также выявить его устойчивость к различным нагрузкам.

Процесс испытания:

• Примерка сварного образца в специальные устройства.
• Нагрузки увеличиваются до тех пор, пока соединение не порвется.
• Полученные данные сравниваются с допустимыми значениями прочности для данного материала.

Или испытания на изгиб – чтобы выявить хрупкость и трещины сварных соединений. Образец подвергается статическому изгибу с заданной нагрузкой. Оценивается поведение сварного шва при деформации и его способность переносить внешние нагрузки без разрушения. Так выявляют дефекты, скрытые при других методах.

Дефекты и их устранение

При сварке металлических конструкций, несмотря на соблюдение всех технических норм, могут возникать различные дефекты, влияющие на качество сварных соединений. Ошибки приводят к снижению прочности и долговечности конструкции, а также повышают риск ее разрушения в процессе эксплуатации.

Одной из наиболее распространенных проблем является неполное проплавление шва. Это может быть вызвано недостаточной мощностью сварочного тока, неправильной настройкой сварочного аппарата или неверной скоростью сварки. Для устранения проблемы необходимо оптимизировать параметры, а также правильно выбрать сварочные материалы, учитывая толщину и вид металла.

Другой дефект – образование пор в сварном шве, происходит из-за попадания газов или примесей в расплавленный металл. Вызывается влажностью на поверхности металла, загрязнениями маслами, ржавчиной или другими веществами, а также недостаточной подготовкой металла перед сваркой, особенно если используются электроды с влагопоглощающим покрытием. Предотвратить поры – тщательно очищать поверхность металла от загрязнений, а также соблюдать требования к влажности материала, при необходимости предварительно высушивая его перед свариванием.

Еще одна распространенная проблема – остаточные напряжения, остаются в сварном соединении после завершения процесса. Возникают из-за асимметричной сварки, неправильной последовательности сварных операций или недостаточного контроля охлаждения шва, приводят к неравномерному распределению температуры и напряжений. Чтобы минимизировать остаточные напряжения, важно соблюдать симметричную сварку, правильно планировать последовательность нанесения швов и контролировать охлаждение, предотвращая резкие температурные перепады. В некоторых случаях также может понадобиться использование термических методов стабилизации конструкции.

Каждую из этих ошибок можно успешно предотвратить с помощью точной настройки оборудования, тщательной подготовки материалов и строгого соблюдения технологических норм.

Меры безопасности

Сварочные работы относятся к категории высокоопасных процессов, так как они сопряжены с воздействием высоких температур, использованием электрического тока, выделением токсичных газов и пыли, а также с возможностью возникновения пожаров. Чтобы минимизировать риски и обеспечить безопасность работников, необходимо соблюдать ряд обязательных мер и использовать специальное оборудование для защиты.

Одной из самых серьезных опасностей при сварке является яркое излучение дуги, которое может привести к ожогам глаз или развитию хронических заболеваний, таких как «сварочная болезнь» (или «сварочная слепота»). Поэтому с целью глаз и лица обязательно нужно носить сварочную маску с затемненным стеклом, которое должно соответствовать стандартам защиты от ультрафиолетового и инфракрасного излучения. Маска должна быть комфортной, не мешать при работе и хорошо фиксироваться на голове.

При сварке металлов поверхность подвергается сильному нагреву, а расплавленный металл может попасть на кожу, вызывая ожоги. Для защиты от таких травм следует носить специальную сварочную одежду из огнеупорных материалов. Сварочные перчатки – защищают руки от высоких температур и механических повреждений. Огнестойкие костюмы и жилеты – предотвращают попадание горячих брызг и искр на кожу. Обувь с металлическим носком и жаростойкими подошвами, чтобы избежать ожогов ног.

Процесс сварки сопровождается выделением вредных газов – озон, угарный газ и оксиды азота, а также дымом от расплавленного металла. Это может привести к серьезным заболеваниям органов дыхания при длительном воздействии. Поэтому в интересах безопасной работы необходимо реализовать адекватную вентиляцию в рабочей зоне. Подойдет мощная естественная вентиляция и принудительная с использованием вытяжных систем или пылеулавливающих установок. Сварочные работы следует проводить в хорошо проветриваемых помещениях.

Одним из важнейших аспектов безопасности является использование исправного оборудования. Перед началом сварочных работ необходимо проверить состояние сварочного аппарата, кабелей, электродов и других компонентов. Особое внимание следует уделить:

• Состоянию изоляции проводов, чтобы избежать коротких замыканий и поражения электрическим током.
• Рабочей исправности заземления сварочного аппарата.
• Отсутствию повреждений на сварочных масках, перчатках и другой защитной одежде.

Сварочные работы предполагают использование электричества с целью создания дуги, что всегда связано с риском поражения током. Чтобы минимизировать этот риск:

• Заземляйте сварочный аппарат перед началом работы, чтобы избежать коротких замыканий.
• Используйте только сухую и неповрежденную сварочную одежду и оборудование.
• Не работайте вблизи воды и избегайте попадания воды на сварочное оборудование, так как это повышает риск поражения током.

Сварка вызывает образование искр и горячих капель металла, что в свою очередь создает риск возгорания. Чтобы уменьшить риск пожаров, необходимо соблюдать следующие меры:

• Удалить горючие материалы и вещества из рабочей зоны.
• Подготовить огнетушители и обучить сотрудников их правильному использованию.
• В случае работы в закрытых помещениях или на строительных объектах необходимо иметь план эвакуации в случае возникновения пожара.

Сварочные работы требуют физической выносливости и внимания, поэтому важно соблюдать несколько рекомендаций ради поддержания здоровья:

• Делать регулярные перерывы во время длительных сварочных работ.
• Наладить освещение рабочей зоны, чтобы избежать усталости глаз.
• Отложить сварочные работы на более благоприятное время при наличии усталости, плохого самочувствия или в состоянии алкогольного опьянения.

Сварка – это процесс, требующий высокой квалификации и соблюдения строгих мер безопасности для недопущения травм и несчастных случаев. Применение защитного оборудования, правильная организация рабочего пространства, проверка исправности оборудования и соблюдение других мер безопасности помогут создать безопасные условия труда и снизить риски, связанные с действием электродуги и плавлением металла.

Заключение

Сварка металлической фермы – непростой и многогранный процесс, требующий высокой квалификации специалистов, точного соблюдения технологических норм и тщательного контроля на всех этапах работы. Успех проекта во многом зависит от правильного выбора материалов, метода сварки, точной подготовки элементов и безупречного выполнения каждой операции. Несоблюдение этих условий может негативно повлиять на прочность конструкции и сократить ее срок службы.

Для достижения надежности и долговечности металлической фермы необходимо внимательно подходить к каждому этапу:

• Выбор материалов. Качество исходных материалов играет ключевую роль в прочности готовой конструкции. Важно учитывать не только вид стали, но и ее характеристики, устойчивость к коррозии и соответствие требованиям проекта.
• Метод сварки. Для металлической фермы следует выбрать подходящую технологию в зависимости от вида соединений, толщины металла и других факторов. Выбор между различными методами (MMA, MIG/MAG, TIG) зависит от особенностей конкретной работы и потребностей проекта.
• Тщательная подготовка. Перед началом сварочных работ необходимо провести детальную подготовку всех элементов фермы. Стоит обратить внимание на точность резки, очистку от загрязнений и ржавчины, правильное выравнивание и фиксацию деталей, чтобы исключить смещения в процессе сварки.
• Формирование швов. Качество соединений определяет прочность всей конструкции. Поэтому необходимо тщательно контролировать количество подаваемого тепла, продолжительность воздействия и скорость сварки. Ошибки на этом этапе могут привести к возникновению пор, трещин или недостаточной прочности деталей. Электрод должен быть направлен с высокой точностью, а его движение – плавным и равномерным, что способствует правильному распределению металла по шву и гарантирует необходимое проникновение в основу материала.
• Контроль качества. Очень важно регулярно проверять качество сварных соединений на всех этапах. Потому применяются визуальный осмотр, ультразвуковая дефектоскопия и другие методы выявления возможных дефектов – трещин, пор, непроплавленных участков.
• Соблюдение норм безопасности. Сварка – высокорисковая деятельность, поэтому соблюдение всех стандартов безопасности крайне важно. Защитное оборудование, хорошая вентиляция рабочего пространства и осторожность при работе с электрическими установками необходимы для предотвращения травм и обеспечения безопасных условий труда.

Если все эти этапы будут выполнены на высоком уровне, металлическая ферма будет надежной и долговечной, способной прослужить десятки лет. Успех всего проекта зависит от комплексного подхода, который включает грамотное планирование, использование качественных материалов, точное выполнение сварочных операций и внимательную проверку на каждом этапе.
