Сварка радиаторов автомобилей

Содержание статьи:

Ремонт радиатора сваркой: в каких случаях потребуется

Когда может понадобиться сварка радиатора? Актуальна в тех случаях, когда традиционные методы (например, пайка или использование герметиков) оказываются недостаточно эффективными. Причины серьезных повреждений разные:

• Механические повреждения. Радиатор, расположенный в передней части автомобиля, часто подвергается внешним воздействиям. Камни, мусор или аварии могут привести к пробоинам, трещинам или разрывам трубок и пластин.
• Коррозия. Металлические радиаторы подвержены коррозии, особенно если не соблюдаются правила ухода или используется некачественный антифриз. В запущенных случаях коррозия приводит к появлению сквозных отверстий.
• Усталость материала. Со временем радиатор теряет прочность из-за вибраций, циклических изменений температуры или неправильной установки. Как результат – трещины в местах соединений трубок или бачков.
• Некачественный ремонт. Если ранее ремонт выполнялся с использованием неподходящих материалов или технологий, это может привести к необходимости повторного ремонта, но уже более радикальными методами, такими как сварка.

Алюминиевые радиаторы чаще всего ремонтируются аргонодуговой сваркой (TIG). Этот метод позволяет добиться прочного соединения без повреждения тонкостенных элементов.

Стальные радиаторы могут ремонтироваться с помощью обычной электродуговой сварки или полуавтомата.

Медные, которые встречаются реже – восстанавливаются пайкой с использованием меди или методом газосварки.

В каких случаях сварка – лучший выбор?

Необходима, если:

• Повреждение имеет значительные размеры, а использование герметиков или клеевых составов не даст долговечности ремонта.
• Радиатор выполнен из алюминия – материал требует специфического подхода, а пайка может оказаться недостаточно надежной.
• Повреждение находится в месте, где необходимо сохранить герметичность при высоком давлении, например, в зоне соединения бачков и трубок.
• Трещины находятся в области повышенных нагрузок, где возможны повторные разрушения при недостаточно прочном соединении.

Выбор технологии сварки зависит от того, из чего сделан радиатор: алюминия, меди или стали.

Поверхности в зоне сварки должны быть тщательно очищены от коррозии, старого припоя, масла или других загрязнений.

Работа с тонкими металлами требует опыта. Ошибки могут привести к прожиганию стенок или недостаточной герметичности шва.

Иногда сварка – не единственный и не самый оптимальный вариант. Например, при небольших повреждениях можно использовать эпоксидные составы или пайку. Однако такие методы не всегда долговечны, особенно при высоких нагрузках на устройство.

Сварка – это эффективный метод ремонта в случаях, когда повреждение невозможно устранить другими способами. Но требует профессионального подхода, знаний и опыта. Если вы столкнулись с проблемами охлаждения, далеко не всегда нужно тратиться на покупку нового устройства, старый радиатор в большинстве случаем вполне реально восстановить сваркой!

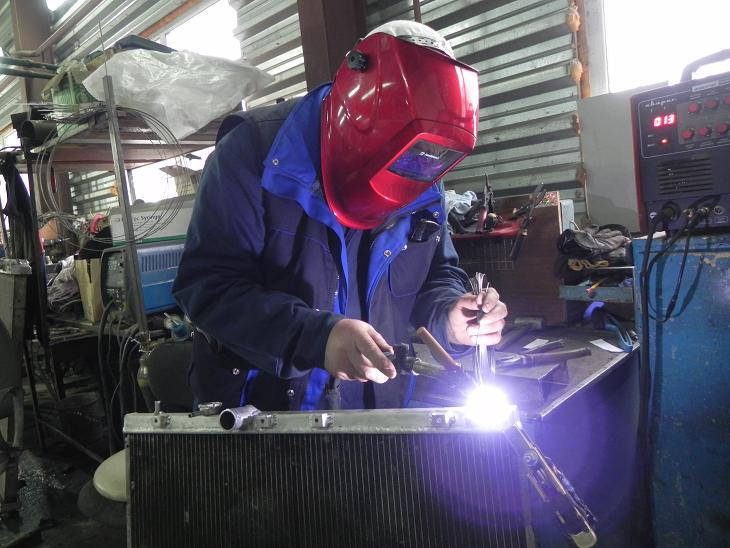

Восстановление при помощи аргонодуговой (TIG) сварки

Аргонодуговая сварка автомобильных радиаторов – это эффективный и надежный метод восстановления и ремонта радиаторных систем, участвующих в поддержании оптимальной работы двигателя. Благодаря своим характеристикам и преимуществам позволяет добиться высокой прочности и долговечности швов, что особенно важно для деталей, подвергающихся постоянным вибрациям, перепадам температур и механическим нагрузкам.

Основные составляющие TIG

Аргонодуговая сварка (TIG – Tungsten Inert Gas) осуществляется при помощи электрической дуги, которая горит между вольфрамовым электродом и свариваемым материалом в среде инертного газа – аргона. Газ защищает зону расплава металла от воздействия кислорода и других активных составляющих атмосферы, предотвращая образование оксидов и пористость шва.

Основными элементами технологии выступают:

• Сварочный аппарат – источник постоянного или переменного тока. Переменный – для алюминия, постоянный – для стали.
• Горелка – предполагает сопло для подачи аргона, держатель электрода, изоляторы и кнопку управления.
• Вольфрамовый электрод, который не плавится и поддерживает стабильную дугу.
• Баллон с газом. Подключение через редуктор. Аргон подается по шлангу через сопло горелки для защиты сварочной ванны.
• Наполнительный материал – пруток проволоки, который используется для заполнения зазоров и увеличения прочности соединения.

Нельзя забывать о защите сварщика от ультрафиолетового, инфракрасного излучения и брызг металла. За это отвечают сварочная маска, перчатки, рабочие ботинки, спецодежда.

Преимущества

Создание ровных и прочных швов благодаря использованию вольфрамового электрода и защитной среды из инертного газа – аргона. Он исключает взаимодействие расплавленного металла с кислородом и другими активными газами, предотвращая образование дефектов – например, пористости или трещин. В результате радиатор сохраняет свою герметичность и долговечность.

Среду других достоинств TIG-сварки радиаторов авто:

• Применимость к различным материалам. Радиаторы автомобилей часто изготавливаются из алюминия, меди или их сплавов. Аргонодуговая сварка идеально подходит для работы с этими материалами благодаря возможности регулировать параметры процесса, менять тугоплавкий электрод и присадку.
• Точность и аккуратность. Сварка методом TIG обеспечивает высокую точность благодаря тонкому электроду и возможности ручного контроля сварочного процесса. Дает возможность эффективно работать с тонкостенными элементами радиаторов, не повреждая их и не нарушая первоначальную форму.
• Минимальная деформация металла. Использование аргона как защитного газа и низкотемпературный режим минимизируют тепловое воздействие на окружающие области детали. Это особенно важно при ремонте радиаторов, где чрезмерное нагревание может вызвать деформацию тонких стенок трубок или сот, что негативно скажется на их функционировании.
• Экономичность ремонта. Хотя аргонодуговая сварка требует определенной квалификации мастера и специального оборудования, этот метод позволяет восстановить радиатор с минимальными затратами. Альтернатива в виде полной замены радиатора обычно обходится значительно дороже, особенно если речь идет о дорогостоящих или редких моделях авто.
• Эстетичный внешний вид шва. Гладкость и аккуратность сварного шва, выполненного методом TIG, имеют значение не только для функциональности, но и для внешнего вида отремонтированной детали. Для радиаторов, которые устанавливаются в автомобилях премиум-класса, где эстетика деталей играет важную роль, это большой плюс.

Аргонодуговая сварка – идеальное решение ремонта системы охлаждения двигателя, объединяющее надежность, аккуратность и точность. Этот метод особенно эффективен для работы с алюминием и его сплавами благодаря разрушению оксидной пленки, защите от окисления и предотвращению перегрева или деформации деталей. Высокое качество результата делает TIG-сварку оптимальным выбором для продления срока службы радиаторов и восстановления их полной функциональности!

Этапы ремонта сваркой

Ремонт радиатора автомобиля аргонодуговой сваркой – процесс, требующий подготовки и внимательности.

Перед началом важно выявить повреждения. Это можно сделать следующими способами:

• Визуальный осмотр – для обнаружения грубых трещин и коррозии.
• Проверка на герметичность – заполните радиатор воздухом под давлением (0,5–1 бар) и нанесите мыльный раствор на поверхность. Пузырьки укажут место утечки.

Удалите старую охлаждающую жидкость.

Очистите радиатор от грязи и масел. Используйте обезжириватель для полной подготовки поверхности.

Обработайте место повреждения наждачной бумагой или специальными шлифовальными инструментами, чтобы удалить окислы и улучшить сцепление сварного шва с основным металлом.

Следующий этап – настройка сварочного оборудования.

Для аргонодуговой сварки радиаторов используется аппарат TIG. Современный синергетический инвертор существенно упростит настройку.

Приготовьте:

• Вольфрамовые электроды с маркировкой WP (зеленые), WZ-8 (белые), WL-20 (синие) или WL-15 (золотистые). Предпочтительны для алюминия, меди, сплавов. В случае нержавеющей стали – WT-20 (красные).
• Присадочные прутки, соответствующие материалу радиатора (алюминий – ER4043 или ER5356, медь – специальные медные сплавы).

Теперь непосредственно к настройке.

Переключите аппарат в режим TIG (AC для алюминия или DC для меди).

Сила тока: для алюминия 60–120 А (зависит от толщины материала, например, 1 мм – 60–80 А). Медь: 50–100 А.

Расход аргона – установите подачу газа в пределах 5–10 л/мин. Для тонких радиаторов предпочтительно нижнее значение. Проверьте, чтобы давление газа было достаточным для устойчивой защиты зоны сварки.

Форма наконечника вольфрамового электрода:

• Для алюминия заточите кончик в форме тупого конуса.
• Для меди используйте более острый наконечник.

Далее – сварка.

Закрепите радиатор на рабочем столе, исключив его смещение.

Проверьте, чтобы все соединения были надежными, а аргон подавался без перебоев.

Поднесите электрод к месту повреждения под углом 70–80 градусов.

Разожгите дугу и разогрейте металл до температуры плавления.

Постепенно подавайте присадочный пруток в сварочную ванну, удерживая его под углом 15–20 градусов.

Следите, чтобы металл из прутка полностью расплавлялся и заполнял трещину.

Ведите дугу равномерно вдоль повреждения. Скорость движения должна быть стабильной, чтобы избежать перегрева материала.

Для алюминия используйте «качательный» метод, чтобы равномерно распределить тепло.

Для меди необходимо минимизировать время воздействия дуги из-за высокой теплопроводности материала.

Работайте в хорошо вентилируемом помещении, чтобы исключить скопления вредных газов.

Перед началом сварки убедитесь в чистоте вольфрамового электрода – загрязнения ухудшат качество шва.

Контролируйте силу тока, чтобы избежать прожогов тонкостенных элементов радиатора.

После завершения сварочных работ:

• Проверьте шов визуально. Он должен быть ровным, без пор и пропусков.
• Проведите испытание на герметичность. Заполните радиатор водой или воздухом под давлением и проверьте, нет ли новых утечек.
• Отшлифуйте сварной шов для удаления неровностей и придания эстетичного вида.
• Нанесите защитное покрытие (например, лак или краску), чтобы предотвратить коррозию в месте сварки.

Соберите радиатор, установите его на место в автомобиле и подключите все элементы системы охлаждения. Залейте охлаждающую жидкость и убедитесь в отсутствии утечек.

Завершающий этап – тестирование системы охлаждения.

Запустите двигатель и проверьте стабильность температуры двигателя, отсутствие утечек после нагрева радиатора до рабочей температуры.

Возможные ошибки при аргонодуговой сварке

Перед сваркой нужно тщательно подготовить алюминиевую поверхность. Алюминий образует оксидную пленку, которая значительно снижает качество сварного соединения. Эта пленка плавится при температуре, значительно превышающей температуру плавления самого материала, отсюда поры и недостаточная прочность шва.

Ошибки в подготовке:

• Нечистая, неочищенная поверхность.
• Оксидная пленка, не удаленная перед сваркой.
• Использование неподходящих методов очистки.

Поверхность алюминия перед сваркой должна быть очищена от загрязнений (масла, пыли) и оксидной пленки с помощью механических или химических средств. С помощью абразивной щетки или шлифовальной машины, например. Применение флюсов, которые помогают предотвратить образование новых окислов в процессе сварки, особенно в труднодоступных местах, где невозможно достичь полной очистки.

Далее – неверно установленный ток.

Одна из наиболее частых ошибок новичков – неправильный выбор силы сварочного тока. Слишком низкий ток не позволит расплавить материал, а слишком высокий запросто вызовет перегрев, плавление и деформацию радиатора.

Сварочный ток следует подбирать в зависимости от толщины алюминия. Обычно для тонкостенных изделий должен быть ниже (50–120 А), а для более толстых – выше (100–250 А).

Еще распространенная ошибка – неправильный выбор присадки.

Для того чтобы шов был прочным и качественным, зачастую используется присадочный материал. Неправильный выбор присадки или ее неправильная подача может привести к различным дефектам – поры, трещины или недостаточная прочность шва.

Присадочный материал должен быть совместим с основным материалом радиатора по химическому составу – например, сплавы 4045, 5356 или 4047.

Нужно следить за стабильно ровной подачей присадки, не переборщить с ее количеством, чтобы избежать "перелива" материала.

Другая распространенная проблема – недостаточная защита от воздуха.

Алюминий очень чувствителен к кислороду, азоту и водяному пару в воздухе. В процессе сварки эти элементы вызывают образование пор, трещин и снижают прочность шва. Аргон, который используется как защитный газ при TIG-сварке, предотвращает взаимодействие расплавленного металла с атмосферой, что критически важно для качества соединения.

Проверьте уровень и стабильность подачи аргона, чтобы создать полное покрытие сварочной зоны.

Убедитесь в отсутствии утечек газа и поддерживайте постоянное давление.

Используйте защитные экраны, если сварка производится на улице, чтобы защитить зону плавления от ветра.

Или перегрев металла. Алюминий быстро передает тепло, потому процесс сварки тонкостенных радиаторов довольно сложный. Слишком высокая температура – перегрев и деформация металла, а это недопустимо. Для предотвращения перегрева следует использовать короткие импульсные циклы, ограничивающие время воздействия высоких температур на материал.

Аргонодуговая сварка алюминиевых радиаторов требует высокого уровня мастерства и внимательности. Изучив и устранив типичные ошибки, можно не только улучшить качество сварных швов, но и повысить эксплуатационные характеристики продукции. Тщательная подготовка материалов, корректные настройки оборудования и соблюдение правил сварки – ключ к успешному выполнению высококачественных соединений, которые будут служить долго и надежно!

Особенности восстановления медных радиаторов

Если алюминиевые радиаторы варят аргоном, то к восстановлению медных устройств охлаждения нужен иной подход.

Одним из самых популярных и эффективных методов восстановления медных радиаторов является пайка. Медь легко поддается пайке, благодаря чему можно эффективно восстанавливать поврежденные части без необходимости полной замены устройства. Однако в процессе важно учитывать несколько ключевых моментов:

• Использование подходящих припойных материалов. Для медных радиаторов рекомендуется использовать мягкие припои, которые плавятся при низких температурах. Чтобы избежать повреждения других частей радиатора. Есть также припои с добавлением серебра, повышают прочность соединения.
• Выбор подходящего паяльного инструмента. Для пайки радиаторов часто используют паяльники с регулируемой температурой или газовые горелки. Важно, чтобы температура нагрева была контролируемой, чтобы не перегреть медь и не повредить структуру.
• Применение флюсов. При пайке меди используется флюс, который помогает предотвратить окисление во время нагрева и улучшает сцепление припоя с поверхностью радиатора. Использование высококачественного флюса значительно увеличивает долговечность соединения.

Местная пайка – это ремонт небольших повреждений, трещин, меленьких отверстий в трубках или соединениях. Довольно быстрый и недорогой способ, однако его можно применить только при условии, что повреждения не слишком велики.

Если поврежденные участки радиатора обширные, тогда на помощь приходит пайка с заменой деталей. Например, если трубка радиатора треснула, ее можно вырезать и заменить новой, а затем припаять ее к корпусу устройства.

Для незначительных повреждений можно еще использовать эпоксидные смолы или специальные герметики. Это быстрый и удобный метод, который не требует сложных инструментов и позволяет оперативно устранить утечку. Герметики и смолы обладают отличной адгезией к меди и способны работать при высоких температурах. Однако следует понимать, что такое восстановление все же временное, не решает проблему повреждения самой структуры радиатора.

Если повреждения затронули соты радиатора (например, они деформированы или прогнили), то процесс восстановления будет сложнее. В таких случаях возможны два основных подхода:

Механическое восстановление – заключается в выправлении поврежденных сот с помощью специальных инструментов. Однако применимо только при незначительных повреждениях.

Замена сот – в случае более серьезных дефектов можно выполнить замену отдельных сот. Этот процесс требует высокой квалификации и точности, так как важно сохранить герметичность радиатора после замены.

Восстановление медных радиаторов автомобиля требует специализированного подхода и использования различных методов в зависимости от типа повреждения. Пайка, сварка, использование герметиков или эпоксидных смол – все эти методы могут быть эффективными в зависимости от ситуации. Важно точно определить степень повреждения, чтобы выбрать оптимальный метод восстановления. В некоторых случаях может оказаться более экономически целесообразным заменить поврежденный радиатор новым, чем проводить сложный и дорогостоящий ремонт.
