Комплект аналогового и цифрового изолированного интерфейса ЧПУ Modbus RS485

Комплект аналогового и цифрового изолированного интерфейса ЧПУ Modbus RS485

Комплект для автоматизации плазменной резки. Он обеспечивает использование цифрового и аналогового интерфейса для взаимодействия источника и роботизированной системы. В результате формируется полноценная производственная ячейка, выполняющая множество операций.

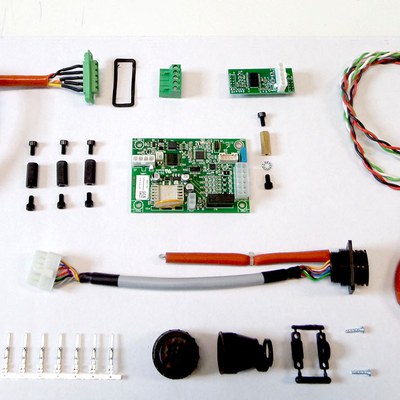

Основные элементы

Типовой набор включает:

·        основную плату с цифровыми входами и выходами, модулем Modbus RS485, гальванической развязкой и цифро-аналоговым преобразователем;

·        монтажные элементы в виде фиксаторов и зажимов;

·        коммутационное реле;

·        соединительные кабели.

Состав комплекта может меняться по усмотрению производителя, но его назначение и функционал неизменны.

Особенности работы с Modbus RS485

Modbus RS485 – это промышленный сетевой протокол, по которому ЧПУ и источник питания обмениваются данными. Его использование в производственной среде обеспечивает ряд преимуществ:

·        Всесторонний контроль. С Modbus ЧПУ не только отдает команды, но и постоянно опрашивает источник, получая данные в реальном времени:

o   Напряжение дуги. Критически важный показатель для автоматического контроля высоты. Система точно знает расстояние между металлом и горелкой и динамически изменяет его, улучшая рез.

o   Выходной ток. ЧПУ определяет, действительно ли источник выдает заданную силу тока и при необходимости корректирует показатель.

o   Статус и ошибки. Управляющий блок мгновенно узнает об ошибках источника, например, «Нет заземления», «Перегрев» или «Сбой зажигания дуги». Он может немедленно остановить процесс, предотвратив порчу материала и горелки.

·        Высокая помехоустойчивость и надежность. Данные передаются по двум проводам с использованием не абсолютного напряжения, а разницы потенциалов между ними. В результате помехи от источника плазмы наводятся на оба провода одинаково. Приемник игнорирует искажения и считывает только полезную разницу.

·        Масштабируемость и универсальность. Modbus — единый «язык общения» оборудования. Через один RS485-кабель к ЧПУ подключают источник плазмы, сервоприводы осей, систему лазерной маркировки, датчики пламени и контроля газа, а также систему удаленного мониторинга. Такой подход позволяет быстро изменить конфигурацию цеха без смены принципов управления.

·        Простота интеграции. Почти все современное промышленное оборудование имеет встроенную поддержку Modbus. Это избавляет от необходимости разрабатывать уникальные интерфейсы для каждого устройства.

·        Удобство монтажа. Для управления током, напряжением, запуском и ошибками требуется всего один кабель – витая пара. В случае с аналоговыми решениями нужен ряд отдельных проводов для каждого сигнала: 0-10В, Arc OK, Start, Stop, Error и т.д.

·        Доступность. Подключение оборудования происходит по одному дешевому кабелю вместо дорогого экранированного многожильного.

·        Дальность передачи сигнала. RS485 обеспечивает стабильную связь на расстояниях до 1200 метров, что с запасом покрывает внутрицеховые нужды. Кроме того, точность команд не зависит от длины провода. При использовании аналоговых интерфейсов сигнал просаживается на больших расстояниях из-за колебаний вольтажа.

Аналоговый интерфейс ЧПУ KIT с Modbus – универсальное решение для производства. Он не просто преобразовывает сигналы, а выступает шлюзом между протоколом Modbus и аналоговым источником. Вся сложность работы с данными ложится на цифровую логику, что повышает общую надежность системы.

Порядок подключения

Комплект монтируется по стандартной схеме:

·        Закрепление платы интерфейса в источнике питания с использованием комплектных элементов.

·        Подключение платы к разъему INTERFACE на источнике.

·        Соединение интерфейса и контроллера ЧПУ.

·        Настройка программируемого логического контроллера.

При работе с аналоговым каналом необходимо указать вывод для управления током и назначить выводы для команд «Пуск» и «Стоп». В случае с Modbus используется фирменное ПО и скрипты. Настройка проходит с учетом следующих параметров:

·        скорость обмена данными;

·        параметры данных, как правило, 8 бит;

·        адреса регистров Modbus;

·        напряжение дуги;

·        выходной ток.

Должное внимание уделяется кодам ошибок. Они должны соответствовать классификации и действующим регистрам. В противном случае возможны проблемы с отладкой и последующей эксплуатацией.

Распространенные ошибки при работе с оборудованием

При использовании комплекта вероятны определенные сложности:

·        Неправильное согласование линий. Отсутствие терминальных резисторов на концах шины RS485, приводящее к отражению сигнала и ошибкам связи.

·        Неверные настройки протокола. Несовпадение скорости передачи, битов четности, адреса устройств и прочих параметров при работе с ЧПУ.

·        Отсутствие гальванической развязки. Работа без гальванической развязки, вызывающая выгорание портов контроллера ЧПУ из-за разности потенциалов и мощных помех от источника.

·        Неправильное подключение клемм RS485. Несоответствие полярности контактов, блокирующее возможность обмена данными и полноценное управление оборудованием.

·        Игнорирование заземления. Плохое заземление источника питания и станка, вызывающее плавающие потенциалы и неустойчивый запуск дуги.

·        Неправильная калибровка аналогового сигнала. Несоответствие выходного напряжения 0-10 В с ЧПУ и фактическому току на источнике. Нарушение режима резки с последующими дефектами.

·        Программные ошибки. Использование неверных адресов регистров Modbus для чтения напряжения дуги или тока, из-за чего АКВ и мониторинг не работают.

·        Помехи. Прокладка интерфейсных и сигнальных кабелей близко к силовым проводам, что вызывает сильные наводки и сбои.

Избежать перечисленных сложностей позволяет привлечение компетентных специалистов и повышение квалификации имеющегося персонала.

Плюсы роботизации участка с использованием нашего комплекта

Роботизация участка посредством комплекта аналогового и цифрового интерфейса обеспечит:

·        Стабильность и повторяемость процесса. Роботизация минимизирует человеческий фактор, способствует поддержанию идеальных параметров резки для каждого типа изделий.

·        Значительный рост производительности. Роботизированная ячейка работает 24/7 с постоянной скоростью. Она увеличивает объем выпуска продукции, особенно при крупносерийном производстве.

·        Кардинальное улучшение качества резов. Точное позиционирование и отсутствие колебаний в технике минимизирует риск дефектов. В результате снижаются затраты на доработку и растет общая рентабельность производства.

·        Снижение операционных издержек. Роботизация исключает перерасход энергии и материалов за счет оптимизированных программ. Кроме того, снижается зависимость от труда квалифицированных операторов, которых сложно найти на рынке.

·        Полная цифровизация и прослеживаемость. Интеграция оборудования в промышленную сеть позволяет собирать, архивировать и анализировать данные о режимах. Это обеспечивает полный мониторинг качества с возможностью отследить историю изготовления деталей.

·        Коренное улучшение условий труда и безопасности. Автоматизация выводит персонал из вредных условий: исключается воздействие дыма, ультрафиолетового и теплового излучения. Также снижается риск травм от работы вблизи тяжелой оснастки и манипуляторов.

·        Высокая гибкость и быстрая переналадка. Переход на выпуск новой продукции осуществляется путем загрузки другой программы и смены технологической оснастки, что быстрее перенастройки ручного производства.

Производить роботизацию участка можно постепенно. Плавный переход на автоматизированный труд снизит финансовую нагрузку и обеспечит максимальный контроль над процессом.

Почему стоит обратиться к нам

Купить комплекты для роботизации резки у нас стоит по ряду причин:

·        Удобство подключения компонентов. Реализуемые комплекты предназначены для оборудования CEBORA, обеспечивают быструю и удобную интеграцию источника на любой пост. Впоследствии оператор может управлять техникой всеми доступными способами, включая дистанционный контроль.

·        Высокое качество изделий. Продукция имеет надежную компонентную базу, содержит все необходимое для подключения с последующей пусконаладкой. Она соответствует высоким требованиям CEBORA, сопровождается полным набором документов.

·        Помощь в подборе. Подобрать подходящее решение помогают специалисты CEBORA. Их участие позволяет проверить совместимость комплектов, получить консультации по имеющимся вопросам и выбрать наилучший вариант с учетом возможностей производства. Кроме того, сотрудники рассказывают об особенностях монтажа и порядке пусконаладочных процедур.

·        Работа с крупными партиями. Компания может отправить несколько комплектов для модернизации крупного производства. Такой подход ускоряет проведение работ, позволяет унифицировать подключение и пусконаладку. Кроме того, возможность заказать большое число изделий облегчает комплектование склада.

·        Отсутствие задержек. Оплаченные наборы доставляются в сжатые сроки. Для этого используются федеральные транспортные компании, работающие по всей стране. Услуги перевозчиков бесплатны для клиентов CEBORA.

·        Обилие сопутствующей продукции. Компания предлагает не только комплекты для подключения, но и множество смежных изделий. Покупателям доступны сопла, диффузоры, катоды и многое другое. Продукция адаптирована к интенсивному использованию, обладает прекрасным эксплуатационным ресурсом.

·        Гарантийные обязательства. На реализуемые наборы, как и другую технику CEBORA, распространяется полноценная гарантия. Обслуживание и ремонт оборудования организованы через аккредитованные сервисные центры, расположенные в разных частях РФ.

Дополнительный плюс сотрудничества – возможность обучения персонала. Процедура доступна в очном и дистанционном формате, позволяет ознакомиться с устройством аппаратов и их основными функциями. В результате возрастает эффективность труда и уровень подготовки работников.

Выбор в пользу оборудования CEBORA – залог стабильного развития и эффективной работы предприятия.
