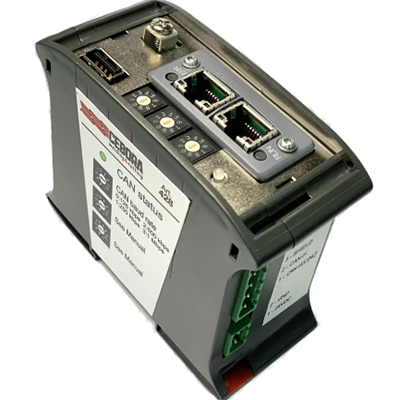

Комплект роботизированного интерфейса RDI Digital - PROFINET (№2 на схеме)
Комплект интерфейса RDI Digital – PROFINET используется для роботизации сварочных аппаратов CEBORA. Устройство работает через промышленную сеть PROFINET, обеспечивая взаимодействие между источниками питания, подающими механизмами и системой управления.
В отличие от обобщенного модуля RDI, комплект адаптирован под сварочные работы. Он управляет не только сигналами «Старт/Стоп», а всеми параметрами процесса.
Основное назначение и функции
Модуль RDI Digital – PROFINET решает ряд задач:
· Управление сварочным источником. Взаимодействие с источником питания CEBORA через программируемый логистический контроллер (ПЛК) и сеть PROFINET, включающее:
o запуск и остановку сварки;
o корректировку тока, напряжения и скорости подачи проволоки;
o использование ранее запрограммированных сварочных программ, при условии, что такая функция поддерживается источником.
· Обратная связь. Мониторинг текущего статуса оборудования и предотвращение сбоев в его работе:
o передача статуса источника питания: «Готов», «Сварка» и «Ошибка»;
o отправка кодов ошибок для быстрой диагностики;
o отслеживание реальных значений тока и напряжения в процессе сварки.
· Интеграция. Объединение роботизированных модулей, ПЛК и сварочного аппарата в единую систему.
В последнем случае выстраивается четкий алгоритм взаимодействия: робот отправляет команду о начале сварки на ПЛК, а тот, убедившись, что все периферийные устройства готовы, активирует источник питания через RDI CEBORA. Далее контроллер регулирует все аспекты сварки и отключает оборудование по ее окончании.
Преимущества решения от CEBORA
Купив комплект интерфейса RDI Digital – PROFINET, вы получаете ряд плюсов:
· Глубокая интеграция. Источники CEBORA совместимы с ПЛК на программном и аппаратном уровне. Это гарантирует широкие возможности настройки, контроля и эксплуатации оборудования.
· Готовые решения. CEBORA предлагает комплекты со всем необходимым: модулем, кабелями, программным обеспечением с GSDML-файлом и документацией для конкретных источников питания.
· Упрощение кабельной инфраструктуры. PROFINET заменяет множество проводов для управления сваркой, значительно облегчает подключение и обслуживание аппаратов.
· Централизованное управление с ПЛК. Технолог может настраивать параметры сварки из программы ПЛК. Ему не нужно регулярно обращаться к роботу и источнику для донастройки и мониторинга.
· Адаптация к сложным условиям. Техника устойчива к перепадам температур и механическому воздействию, сохраняет функционал при длительном и интенсивном использовании.
· Высокая скорость взаимодействия. PROFINET обеспечивает быструю передачу данных, необходимую для роботизации сварки. Ограничение цикла обмена несколькими миллисекундами позволяет сразу же реагировать на ситуацию в рабочей зоне.
· Гибкое взаимодействие. Система передает не только сигналы «Вкл/Выкл», но и числовые данные. Это могут быть коды ошибок, номера позиций, параметры сварочного режима и т.д.
Оперативность и простота подключения RDI Digital – PROFINET позволяет экономить на кабелях, клеммах, реле и трудозатратах. Решение актуально для новых производств и предприятий, планирующих модернизацию.
Порядок подключения
Интеграция модуля RDI Digital включает несколько шагов:
· Подключение блока. Монтажник устанавливает модуль RDI Digital в шкаф управления, подключает к нему питание и сеть PROFINET от коммутатора завода. В дальнейшем блок и источник CEBORA соединяются фирменным кабелем.
· Настройка сети и добавление устройства. Используя компьютер со средой TIA Portal, инженер открывает проект ПЛК. В разделе конфигурации оборудования он импортирует GSDML-файл, соответствующий технике CEBORA. После в каталоге устройств появляется новый элемент, подключаемый к сети PROFINET. Указываемый адрес должен соответствовать положению переключателей на блоке.
· Конфигурация модулей ввода-вывода. Через аппаратную конфигурацию TIA Portal к интерфейсу добавляют модули связи, например, один для отправки команд на источник питания и другой – для приема данных от него. Система автоматически назначает адреса модулям в памяти ПЛК.
· Программирование логики управления в ПЛК. Программист готовит код на языках LAD или SCL. Он обрабатывает сигналы от робота и другого оборудования, а затем формирует управляющие команды для сварочного источника. Программа проверяет, что робот занял правильную позицию, затем записывает в выходной адрес команду «Старт», указывает значения тока и напряжения.
· Написание программы для робота. Для робота также создается программа, в которой прописываются точки движения и дискретные сигналы для ПЛК. Например, выход «Робот в позиции» включается при достижении нужной точки траектории. Оборудование сообщает о своей готовности и запрашивает запуск процесса у центрального ПЛК.
· Комплексное тестирование. Инженер запускает систему, включает режим мониторинга в TIA Portal и наблюдает, как меняются значения при работе. Он проверяет, чтобы при активации сигнала «Робот в позиции» на источник отправлялись правильные команды, а последний отвечал статусом «Сварка» и реальными значениями параметров.
Комплект RDI Digital – PROFINET от CEBORA – высокоспециализированное решение для интеграции роботизированных постов. Его задача – управление сварочным процессом из единой системы с ПЛК через промышленную сеть. Это обеспечивает максимальную надежность, производительность и простоту диагностики.
Вероятные ошибки при подключении
При интеграции оборудования вероятен ряд ошибок:
· Несовпадение адресов. Некорректная установка сетевого адреса на модуле RDI. В результате устройство не отображается в сети PROFINET, и ПЛК не может связаться с ним.
· Неверный GSDML-файл. Использование устаревшей или неподходящей версии GSDML-файла для подключаемого модуля. ПЛК выдает ошибку совместимости.
· Ошибка в конфигурации модулей. Добавление модулей ввода-вывода, не поддерживаемых конкретной моделью интерфейса RDI. Связь с устройством устанавливается, но обмен данными не происходит, а в диагностике появляются ошибки передачи.
· Неправильная разводка сети. Прокладка сетевого кабеля PROFINET рядом с силовыми проводами без должного экранирования. Это вызывает помехи в сети, потерю пакетов данных и нестабильную работу модулей.
· Проблемы с подключением к источнику. Ошибочное или неплотное подключение кабеля в модуль RDI и плату управления сварочным аппаратом. В итоге команды от ПЛК не доходят до источника, и сварка не запускается.
· Ошибка в логике ПЛК. Использование программы, записывающей значение напряжения в ячейку, предназначенную для команды пуска. Источник питания игнорирует запрос или ведет себя непредсказуемо, хотя физическая связь исправна.
· Несовместимость версий. Устаревание прошивки модуля RDI и ее несовместимость с используемой версией GSDML-файла в TIA Portal. Как результат, блокируется инициализация устройства и обмена данными.
Исключить перечисленные проблемы поможет повышение уровня подготовки персонала, а также помощь специалистов CEBORA при монтаже и пусконаладке.
Почему стоит приобретать оборудование у нас
Покупка роботизированного интерфейса от CEBORA даст множество преимуществ:
· Содействие в подборе. Консультанты компании предлагают оборудование с учетом возможностей производства. Это гарантирует совместимость приборов с инфраструктурой предприятия, способствует быстрому и простому подключению.
· Оригинальное оборудование. Техника изготавливается компанией CEBORA, соответствует международным стандартам качества. Она обладает внушительным эксплуатационным ресурсом, решает немало задач в части автоматизации сварки.
· Бесплатная доставка. Оборудование бесплатно отправляется в любую точку РФ. Доставку осуществляют ответственные перевозчики, что гарантирует строгое соблюдение сроков и сохранность товара.
· Обилие сопутствующей продукции. Наряду со средствами автоматизации доступны аналоговые интерфейсы, модули Plug & Play и прочие компоненты. Также в продаже комплектные источники, подающие механизмы и оснастка для них.
· Помощь в интеграции. Специалисты CEBORA оказывают всестороннее содействие в подключении техники. Они предоставляют консультации в части монтажа, программирования и пусконаладки, помогают в работе со всеми типами оборудования.
· Подготовка персонала. Компания проводит занятия для производственных специалистов на базе учебных центров. Это повышает уровень подготовки сотрудников, способствует эффективному использованию сварочных аппаратов и периферии. Обучение имеет очную и дистанционную форму, длятся от 3 до 5 дней. Возможна адаптация графика под режим работы организации.
Сотрудничество с CEBORA обеспечит технологичное оснащение производства, высокую эффективность и безопасность труда.
-
