Что означают буквы на сварочных аппаратах

Сегодня в специализированных магазинах и на производстве можно увидеть сварочное оборудование разного типа. Одно больше подходит для домашнего применения, другое – профессиональное, третье – специально для сварки нержавейки и алюминия, четвертое – работает за счет понижения переменного напряжения и т.д. Чтобы рядовым покупателям и специалистам было удобнее ориентироваться, источники сварочной дуги маркируют. Наш очередной материал – об обозначениях на сварочных аппаратах.

Расшифровка маркировки сварочного оборудования

В зависимости от принципа действия, получения тока для электродуги, сварочные аппараты могут быть трансформаторами, выпрямителями и инверторами. Тип оборудования указывается в маркировке.

Трансформаторы – уменьшают сетевое напряжение и повышают ток, предполагают в составе первичную, вторичную обмотку и сердечник.

Выпрямители – преобразуют сетевой переменный ток в постоянный, подходящие для сварочных работ силу и напряжение. Главные силовые компоненты – трансформатор и выпрямитель.

Инверторы – сетевой ток преобразуют в постоянный, затем обратно в переменный, но высокой частоты, после чего понижают его напряжение и увеличивают силу, на последней стадии снова преобразуют в постоянный, но уже сварочный. Состоят из выпрямителя, инвертора, трансформатора, блоков стабилизации, регуляции тока и охлаждения. С платой микропроцессорного управления. Устроены сложнее, но компактнее, устойчивы к перепадам напряжения, потребляют мало энергии и отличаются высоким КПД и дополнительным функционалом, улучшающим, упрощающим сварку. Большинство современных сварочных аппаратов – инверторные.

Стандартная маркировка трансформаторов и выпрямителей включает буквы и цифры. Например, ВДГМ-1202С УЗ, где

• В – выпрямитель. Если трансформатор, то будет указана буква «Т».
• Д – дуговая сварка.
• Г – сварка в защитном газе. Если обычная ручная дуговая, никакую букву не ставят, будет просто ВДМ.
• М – многопостовая сварка. Если «И» – импульсная.
• 12 – номинальный ток в сотнях ампер.
• 02С – регистрационный номер аппарата.
• У – для эксплуатации в районах с умеренным климатом.
• 3 – категория размещения, в нашем случае это помещение с естественной вентиляцией.

Что касается инверторов, на корпусе возможно отображение типа устройства, максимального тока, варианта питания, дополнительных функций. Например, СВИ 180 АФ, где СВИ – сварочный инвертор, 180 – максимальный сварочный ток в амперах, А – питание от сети 220В. Ф – аппарат поддерживает функцию «Форсаж дуги». Возможно и иная маркировка, с указанием модели, типа и максимального тока сварки. В любом случае значимая информация будет присутствовать на корпусе, в документации – само собой.

Тип инвертора

Естественно, в технической документации, да и на корпусе тоже, можно увидеть указание на тип аппарата. Возможные варианты в данном случае:

• MMA;
• MIG/MAG;
• TIG;
• MIG/MAG, TIG DC, MMA.

MMA – перед вами обычный инвертор для ручной дуговой сварки с использованием штучных электродов.

MIG/MAG – инверторы для полуавтоматической сварки. MIG – в среде инертного газа, например, гелия или аргона. MAG – в среде активного газа – углекислого или азота.

TIG – источники питания для аргонодуговой сварки. Она выполняется тугоплавким вольфрамовым электродом в среде защитного газа аргона, дополнительно возможно использование присадочной проволоки. Идеальный выбор для алюминия и нержавеющей стали малых толщин.

MIG/MAG, TIG DC, MMA – как несложно догадаться, универсальные источники сварки. Яркий пример – мощные итальянские сварочные полуавтоматы с возможностью работать дополнительно в режимах ручной дуговой и аргонодуговой сварки. TIG DC – аргонодуговая сварка на постоянном токе.

Дополнительные функции

На корпусе аппарата может присутствовать и перечисление дополнительных функций. В современных инверторах наиболее часто встречается следующий функционал:

• HOT START;
• ARC FORCE;
• ANTI STICK;
• VRD;
• PWS.

Если написано HOT START, аппарат поддерживает быстрый розжиг дуги «на холодную». Сварщик только включил аппарат, прикоснулся электродом к металлу, тут же загорелась дуга. Моментальный розжиг происходит за счет автоматического кратковременного роста силы тока при старте.

ARC FORCE – функция, повышающая стабильность сварочного процесса, в переводе на русский – «Форсаж дуги». Если дуга по каким-либо причинам начинает гаснуть, происходит автоматический кратковременный наброс ампер, электрод не залипает.

Не сработал «Форсаж дуги», поможет функция ANTI STICK – «Антизалипание». В момент, когда электрод залип, аппарат автоматически и на короткое время сбрасывает амперы, потом восстанавливает ток в установленное значение, что позволяет быстро, без проблем отлепить расходник и продолжить сварку.

Написано VRD – инвертор более безопасен в период холостого хода. Функция автоматического понижения холостого напряжения до 9-12 вольт. То есть аппарат подключен к сети, включен, но сварка пока не осуществляется, – падает напряжение до безопасных значений. При начале сварочного процесса напряжение автоматически возвращается в норму.

PWS – делает сварочный процесс более удобным. Означает возможность переключить полярность без выдергивания кабелей, нажатием одной кнопки.

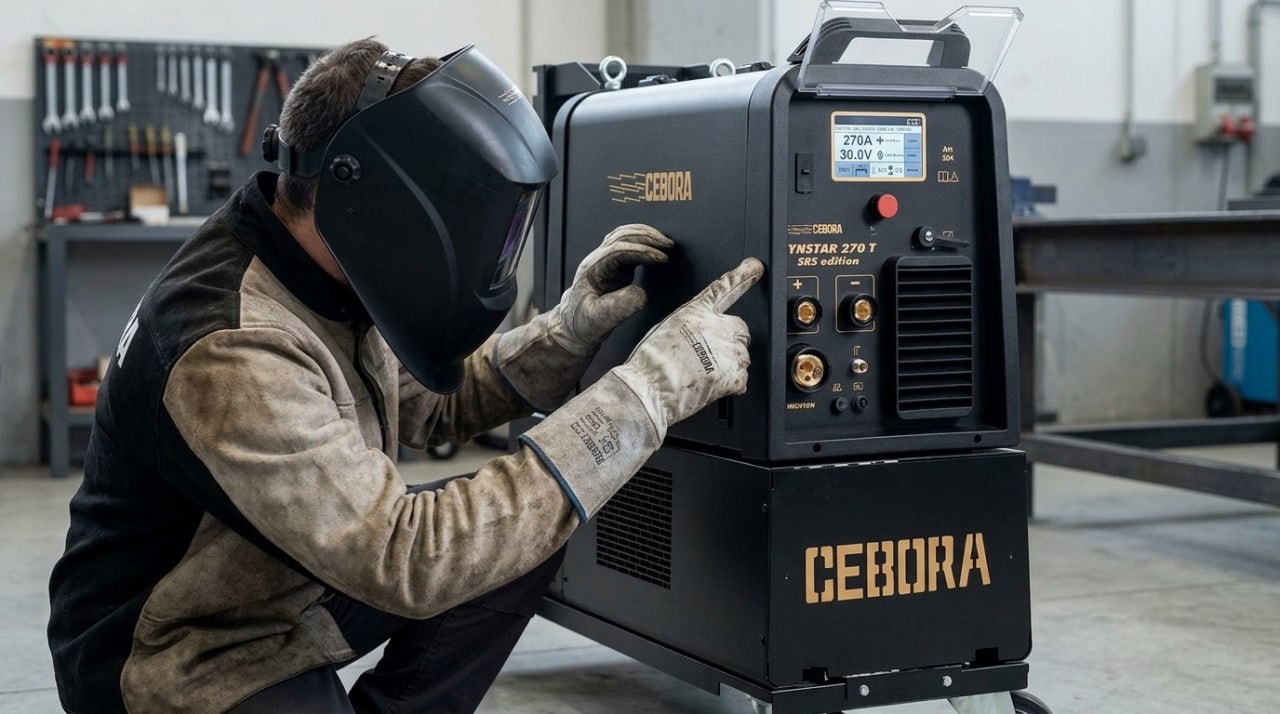

Профессиональные инверторы с дополнительным функционалом – Cebora. Итальянский бренд не только сварочного оборудования. Вы можете купить в интернете плазморез Cebora для гаража, повышенной мобильности со встроенным компрессором, а также для производства с возможностью подключения к станкам с ЧПУ. Мы официально представляем итальянское оборудование для сварки и плазменной резки в России. Выездная демонстрация, обучение, доставка на производство в любой город. Оставьте заявку на нашем сайте или позвоните нам. В любое удобное время. Надежность и дополнительный функционал для выполнения сварочных и резочных задач на высочайшем качественном уровне.
