Обзор расходников плазмотрона

Оборудование плазменной резки невозможно представить без плазмотрона. Это ключевой рабочий орган плазморезов, устройство, которое, поддерживая электрическую дугу и воздушный поток, обеспечивает формирование струи плазмы, она аккуратно, точно и быстро разрезает металл. Плазмотрон – разборное устройство, состоит из деталей, которые в процессе длительной работы изнашиваются и требуют замены. Что это за детали – в нашем новом материале.

Основные составляющие плазмотрона

Типовая мобильная система плазменной резки состоит из источника тока (инвертора или трансформатора), компрессора, плазмотрона, кабелей и шланга с элементами подключения (кабель-шлангового пакета).

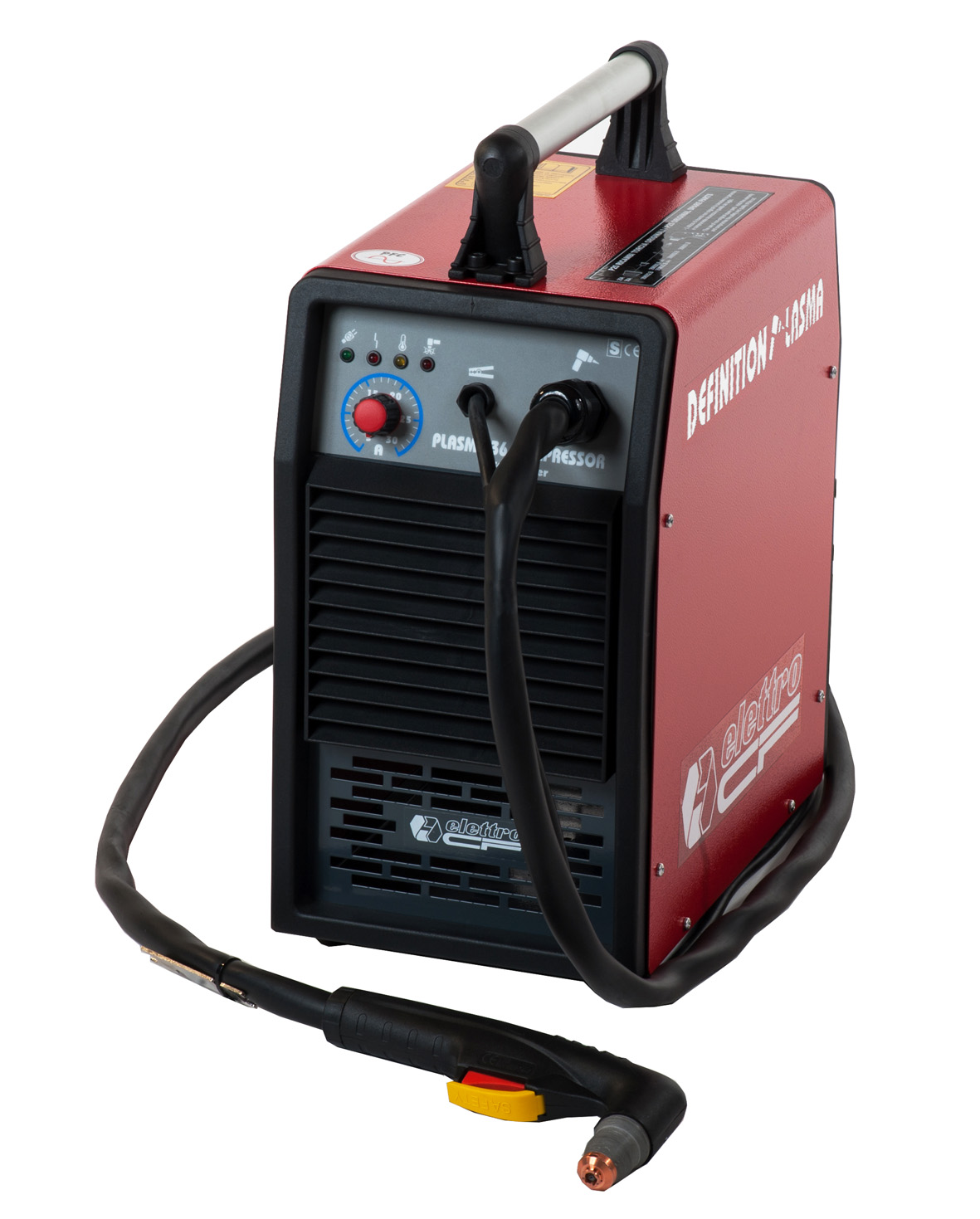

Плазмотрон, или плазменный резак, подключается к источнику тока и к компрессору. Причем последний может быть встроен в корпус источника тока. Например, это реализовано в итальянских плазморезах Elettro PLASMA 36 COMPRESSOR и Elettro PLASMA 57 COMPRESSOR от Cebora. Мобильное и удобное в использовании оборудование.

Итак, плазменный резак обеспечивает нагрев воздушного потока электрической дугой до сверхвысоких температур и образование режущей плазмы. Непременно этим устройством работает оператор при резке. Оно достаточно компактное, состоит из:

• Рукоятки и кнопки старта;
• Электрода;
• Сопла;
• Завихрителя;
• Защитного колпака.
• Трубки охлаждения.

С рукояткой и кнопкой старта все понятно: необходимые составляющие для удобного ручного управления резаком.

Электрод (катод) – отвечает за формирование и поддержание режущей дуги.

Сопло – изделие полностью из меди или с добавлением керамических материалов, в виде наконечника с отверстием, обеспечивает формирование плазменной струи нужного диаметра.

Завихритель, иначе его называют диффузором, – подает газ точно в пространство между катодом и соплом, при этом увеличивает давление плазменного потока.

Защитный колпак, через него подается вторичный газ в область реза для выдувания расплавленного металла. Данная деталь защищает электрод и сопло от брызг металла в процессе резки.

Трубка охлаждения – отвечает за подвод охлаждающей жидкости к электроду.

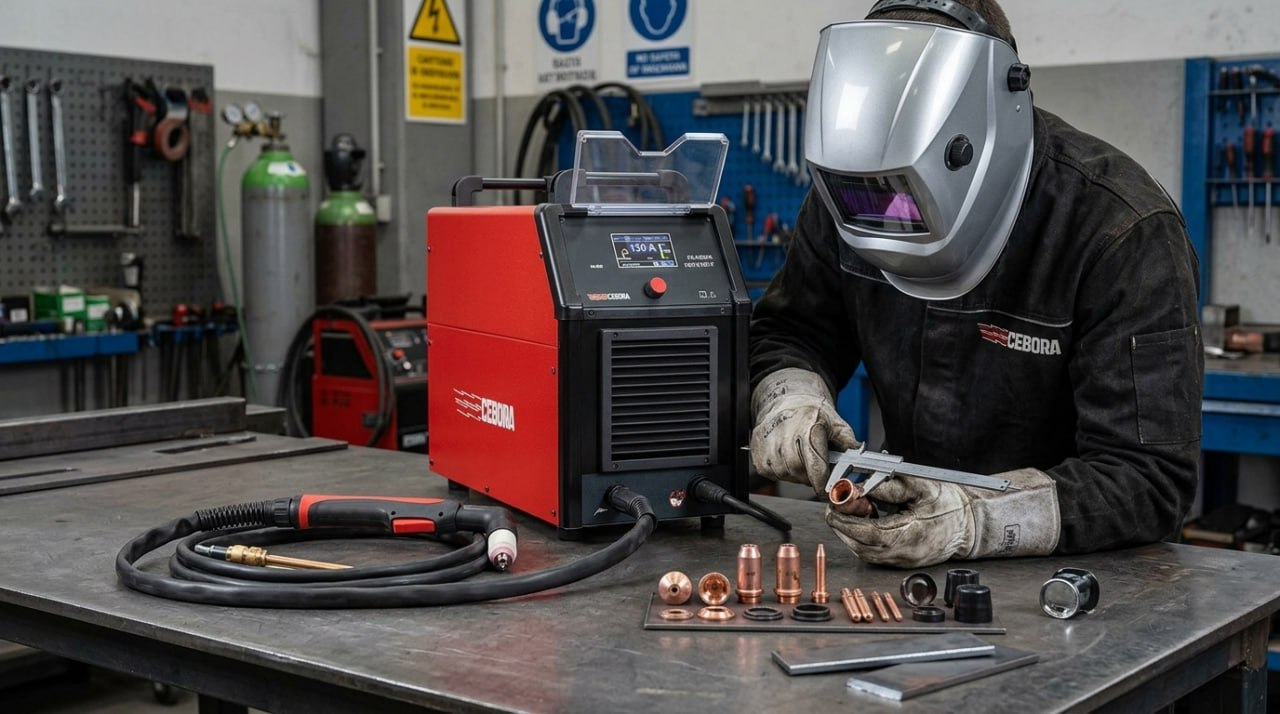

Детали, требующие периодической замены

Производительность, качество плазменной резки напрямую зависят от состояния расходных элементов плазмотрона. Детали, которые нужно постоянно проверять перед работой и при необходимости менять на новые:

• Электрод;
• Сопло;
• Завихритель;
• Колпак;
• Охлаждающая трубка.

Возможно повреждение электрода, если при старте процесса он слишком близко находится к металлу, или из-за повышения напряжения дуги, длительной резки без перерыва, некорректно выбранной силы тока, плохого охлаждения, некачественного плазмообразующего газа.

Что касается сопла, довольно-таки часто засоряется отверстие, появляются повреждения. Из-за несоответствия по диаметру с электродом, такое обычно случается, когда меняют электрод, но сопло оставляют старое. Также скорый износ данной детали могут вызвать продолжительная резка высоким током, большое количество поджигов за короткий промежуток времени, недостаточное охлаждение.

При ежедневной резке засоряется и канал завихрителя, что вызывает, в свою очередь, быстрый износ электрода, точнее его вставки из вольфрама или гафния.

Защитный колпак же может деформироваться по причине критического уменьшения расстояния между соплом и поверхностью металла во время рабочего процесса, тем самым сделать подачу плазмообразующего газа нестабильной. Это существенно снизит качество резки и ускорит выход из строя других составляющих резака.

И, наконец, трубка для подачи охлаждающей среды. Нужно следить, чтобы в ней не скапливалась металлическая пыль и другие посторонние включения, недопустима также деформация канала. В противном случае следует выполнить замену данной детали.

Расходники лучше выбирать от известного, проверенного производителя. Комплектующие для плазменной резки Cebora – это надежность и долговечность, залог качественной и безопасной резки. Под этим брендом выпускаются не только плазморезы и запасные детали. Востребованы итальянские сварочные аппараты MMA, MIG/MAG и TIG, универсальные синергетические источники для современного производства. Все для плазморезов и сварочных аппаратов Cebora есть в нашем магазине, доступно с бесплатной доставкой по всей России. Заказывайте!
