Почему роботизированная сварка не гарантирует качество шва | Cebora

Если детали в каждой партии отличаются, соединение смещается относительно запрограммированной траектории, а сварочная проволока подаётся неравномерно, робот будет столь же точно повторять неэффективный процесс. В результате предприятие получает непровары, прожоги, подрезы, пористость, повышенное разбрызгивание и нестабильное формирование шва, хотя сам манипулятор исправен и работает с заявленной точностью.

Качество роботизированной сварки формируется всей технологической системой. В неё входят заготовительное производство, сборка, сварочная оснастка, промышленный робот, горелка, механизм подачи проволоки, сварочный источник, защитный газ, программа движения и работа технолога. Чтобы автоматизация действительно повысила стабильность, необходимо управлять каждым элементом этой цепочки.

Что на самом деле гарантирует сварочный робот

Главное преимущество сварочного робота - повторяемость движений. Он может многократно проводить горелку по одной траектории, выдерживая заданные координаты, скорость, углы наклона и положение относительно детали. При стабильных исходных условиях это позволяет получить предсказуемый результат на всей серии.

Однако робот управляет движением, а не качеством заготовки. Он не может самостоятельно устранить слишком большой зазор, вернуть смещённую деталь в проектное положение или удалить загрязнение с кромок. Если соединение находится не там, где его ожидает программа, горелка будет двигаться по заданным координатам, но дуга окажется смещена относительно стыка.

Поэтому точность робота и качество сварного соединения — не одно и то же. Высокая точность позиционирования имеет смысл только тогда, когда сама деталь каждый раз устанавливается в одинаковом положении, а геометрия соединения укладывается в предусмотренные технологией допуски.

Робот обеспечивает повторяемость операции. Качество обеспечивает правильно организованный и контролируемый процесс.

Внедрение промышленных роботов не исключают дефекты

На ручном участке опытный сварщик постоянно реагирует на отклонения. Он видит изменение зазора, корректирует положение горелки, уменьшает скорость, меняет длину дуги или задерживается на одной из кромок. Часть проблем заготовительного и сборочного производства компенсируется непосредственно во время сварки.

Промышленный робот действует иначе. Он выполняет программу и воспроизводит заданные параметры. Если система не оснащена средствами поиска и сопровождения стыка, а программа не предусматривает адаптацию, робот не будет произвольно менять траекторию из-за смещения соединения.

При переходе от ручной к роботизированной сварке скрытые проблемы производства становятся особенно заметными. Детали, которые сварщик мог подогнать или «поймать» вручную, оказываются недостаточно стабильными для автоматического процесса. Поэтому внедрение робота часто требует изменений не только на сварочном посту, но и на участках резки, гибки, механической обработки и сборки.

Подготовка кромок определяет стабильность сварного соединения

Подготовка кромок — один из основных факторов качества роботизированной сварки. Геометрия разделки влияет на положение дуги, формирование корня, глубину проплавления и объём металла, необходимого для заполнения соединения.

Если угол разделки, притупление или зазор меняются от одной детали к другой, один и тот же режим будет давать разные результаты. На одной заготовке шов сформируется правильно, на другой появится непровар, а на третьей — прожог или избыточное усиление.

Особое значение имеет качество реза. После плазменной, лазерной или механической обработки на поверхности могут оставаться окалина, грат, наплывы и загрязнения. Они мешают стабильному горению дуги, изменяют положение детали в приспособлении и могут стать причиной пористости или несплавления.

Перед запуском роботизированной сварки необходимо определить допустимые отклонения геометрии и контролировать их не выборочно, а системно. Требования должны быть установлены не только к готовому шву, но и к заготовкам, поступающим на сборку.

Даже современный источник для роботизированной сварки не способен компенсировать любую ошибку подготовки. Он управляет электрическими параметрами процесса, но не может изменить форму кромок или физически переместить неправильно установленную деталь.

Смещение деталей и зазор влияют на результат

Зазор - одна из наиболее частых причин дефектов при роботизированной сварке. Его величина зависит от точности резки, гибки, механической обработки, сборки и фиксации заготовок.

Если зазор меньше предусмотренного технологией, возможны непровар корня и недостаточное проплавление. Если он слишком большой, увеличивается вероятность прожога, провисания металла и нарушения геометрии шва. Одновременно меняется требуемый объём присадочного металла, поэтому установленная скорость подачи проволоки может оказаться неподходящей.

Не менее опасно смещение кромок. Когда одна деталь установлена выше или ниже другой, дуга распределяет тепло несимметрично. В результате одна кромка может перегреваться, а вторая не получить необходимого проплавления.

Попытка исправить подобную проблему только увеличением сварочного тока часто создаёт новые дефекты. Дополнительная мощность не возвращает стык в правильное положение. Она может увеличить проплавление с одной стороны, но одновременно вызвать подрез, прожог или чрезмерное тепловложение.

Прежде чем корректировать режим источника, необходимо проверить фактическую геометрию соединения. Если положение кромок нестабильно, сначала устраняют причину на этапах изготовления, сборки или базирования деталей.

Сварочная оснастка должна обеспечивать повторяемость

Роботизированная сварочная ячейка не может работать стабильно без правильно спроектированной оснастки. Кондуктор или приспособление должны каждый раз устанавливать деталь в одном и том же положении относительно системы координат робота.

Оснастка должна не просто удерживать заготовки. Её задача — сформировать повторяемое соединение и не допустить смещения деталей во время сварки.

При проектировании необходимо учитывать расположение баз, последовательность зажима, доступ горелки, тепловое расширение и возможную деформацию изделия. Если зажимы установлены слишком далеко от соединения, кромки могут расходиться при нагреве. Если усилие фиксации недостаточно, деталь сместится. Чрезмерно жёсткое закрепление также может привести к накоплению напряжений и деформации после снятия изделия.

Отдельная проблема загрязнение оснастки сварочными брызгами. Наплывы металла на базовых поверхностях постепенно изменяют положение заготовки. Смещение может быть небольшим, но достаточным для того, чтобы дуга ушла с центра соединения.

Поэтому в регламент обслуживания роботизированной ячейки необходимо включить очистку баз, упоров и зажимов. Работоспособность оснастки следует оценивать не только по тому, удерживает ли она деталь, но и по фактической повторяемости положения соединения.

Если оснастка не обеспечивает повторяемость, высокая точность промышленного робота не решает проблему.

Стабильная подача проволоки - обязательное условие MIG/MAG-сварки

В роботизированной MIG/MAG-сварке проволока одновременно является присадочным материалом и электродом. Поэтому любое нарушение её подачи сразу влияет на дугу и формирование шва.

Проволока должна двигаться равномерно, без проскальзывания, рывков и торможения. Если скорость подачи меняется, изменяются длина дуги, перенос металла и фактические энергетические параметры процесса. Внешне это может проявляться в виде нестабильного звука дуги, повышенного разбрызгивания, изменения ширины шва и периодических дефектов.

Причинами нестабильной подачи могут быть неправильно подобранные ролики, чрезмерное или недостаточное усилие прижима, загрязнённый направляющий канал, изношенный контактный наконечник, перегиб кабель-пакета или некачественная проволока.

Диагностику необходимо проводить по всей линии подачи — от катушки до выхода проволоки из наконечника. Замена одного расходного элемента не всегда устраняет проблему, если сопротивление возникает в другом участке тракта.

Особое внимание требуется при работе с алюминиевой проволокой. Она мягче стальной, поэтому чувствительнее к состоянию роликов, направляющего канала, наконечника и кабель-пакета.

Стабильность подачи проверяют не только во время настройки ячейки. Она должна контролироваться в процессе эксплуатации, поскольку износ элементов постепенно изменяет условия сварки.

Состояние горелки напрямую влияет на качество шва

Сварочная горелка работает в зоне высокой температуры, излучения и разбрызгивания. Даже правильно настроенная роботизированная сварка становится нестабильной, если её расходные элементы изношены или загрязнены.

Контактный наконечник должен обеспечивать устойчивую передачу тока на проволоку. По мере износа его отверстие увеличивается, электрический контакт ухудшается, а положение проволоки становится менее стабильным. Это влияет на возбуждение и поведение дуги.

Налипшие внутри сопла брызги нарушают поток защитного газа. В результате воздух может попадать в сварочную ванну и становиться причиной пористости. Загрязнение также сокращает полезное сечение сопла и меняет направление газового потока.

Необходимо контролировать состояние наконечника, сопла, газового диффузора, направляющего канала, кабель-пакета и системы охлаждения. Регламент обслуживания лучше привязывать не только к календарному времени, но и к фактической загрузке — продолжительности горения дуги или количеству изготовленных деталей.

Автоматическая очистка горелки помогает поддерживать стабильность процесса, но не отменяет периодических осмотров и плановой замены изношенных элементов.

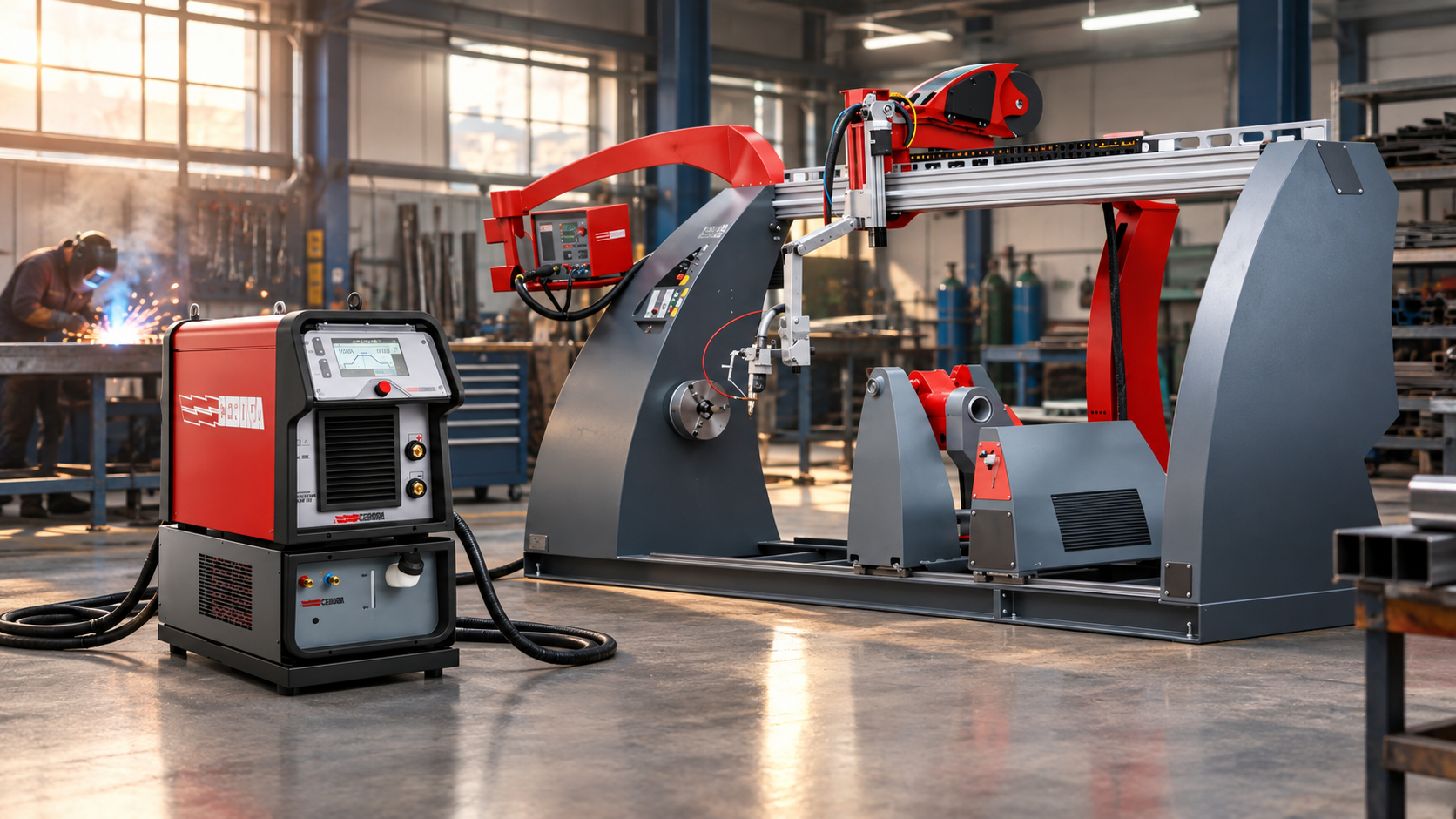

Источник Cebora KINGSTAR ROBOT

В роботизированной MIG/MAG-сварке источник является управляемой частью единого комплекса. Он формирует сварочный процесс, выполняет команды системы управления и поддерживает заданные электрические параметры. Робот при этом отвечает за перемещение горелки, а механизм подачи — за стабильное движение проволоки.

Источники серии Cebora KINGSTAR ROBOT предназначены для интеграции в роботизированные сварочные комплексы. Они позволяют управлять сварочными заданиями, согласовывать работу источника с роботом или ПЛК и использовать предусмотренные конфигурацией промышленные интерфейсы. В линейке представлены решения, рассчитанные на разные уровни сварочного тока и производственной нагрузки, включая Cebora KINGSTAR 400 TS ROBOT и Cebora KINGSTAR 520 TS ROBOT

В зависимости от выбранной конфигурации и технологической задачи могут применяться различные процессы MIG/MAG, в том числе синергетические и импульсные режимы. Они помогают управлять переносом металла, тепловложением, формированием шва и разбрызгиванием. Конкретная программа выбирается с учётом материала, проволоки, защитного газа и типа соединения.

При этом источник Cebora KINGSTAR ROBOT не следует рассматривать как средство автоматического исправления любых производственных отклонений. Он не может компенсировать неправильно подготовленные кромки, произвольное изменение зазора, смещение детали в оснастке или ошибочную траекторию горелки.

Источник создаёт управляемый и воспроизводимый сварочный процесс в пределах заданных условий. Задача производства — обеспечить, чтобы эти условия сохранялись от изделия к изделию.

Как действовать, если роботизированная сварка даёт брак

Поиск причины следует начинать не со случайного изменения параметров, а с последовательной проверки процесса.

Сначала нужно определить вид дефекта и место его появления. Важно понять, возникает ли он постоянно, только на отдельных деталях, в одной точке шва или после определённого времени работы.

Затем проверяют геометрию заготовок и соединения. Измеряют зазор, смещение кромок, размеры разделки и положение стыка относительно оснастки. Если дефект появляется не на всех изделиях, необходимо сравнить годную и дефектную детали.

После этого оценивают базирование и фиксацию. Проверяют чистоту упоров, состояние зажимов, последовательность загрузки и возможное смещение изделия при нагреве.

Следующий этап — контроль положения горелки. Необходимо проверить TCP, фактическую траекторию, рабочее расстояние, углы наклона и вылет электрода.

Далее диагностируют подачу проволоки и состояние горелки: ролики, канал, наконечник, сопло, газовый диффузор, кабель-пакет и охлаждение. Одновременно проверяют защитный газ, отсутствие утечек и фактический расход.

Только после подтверждения механической стабильности процесса переходят к корректировке сварочного режима. Изменения следует вносить по одному или по заранее разработанному плану, фиксируя влияние каждого параметра.

Завершать настройку нужно контрольной серией, а не одной удачно сваренной деталью.

Как подготовить производство к стабильной роботизированной сварке

До серийного запуска необходимо установить требования ко всей технологической цепочке. Для этого предприятие определяет контролируемые параметры заготовок, допустимый зазор и смещение кромок, правила сборки, порядок обслуживания оснастки и критерии замены расходных элементов горелки.

Рабочий процесс должен быть документирован. В технологической карте необходимо зафиксировать материал, проволоку, защитный газ, режим источника, скорость робота, положение горелки, вылет электрода и условия выполнения шва.

Полезно сохранять не только сварочную программу, но и сведения о контрольном образце, результатах испытаний, используемой партии материалов и внесённых корректировках. Это позволяет восстановить условия получения годного соединения и не настраивать процесс заново после каждого изменения.

Особенно важно управлять изменениями. Замена проволоки, газа, контактного наконечника, горелки, оснастки или способа подготовки кромок может повлиять на результат. Такие изменения должны оцениваться технологом, а при необходимости подтверждаться повторной пробной сваркой.

Часто задаваемые вопросы

Почему сварочный робот делает швы с дефектами?

Чаще всего причина находится не в точности робота, а в нестабильных исходных условиях. Дефекты вызывают изменение зазора, смещение деталей, загрязнение кромок, ошибки базирования, износ горелки, нестабильная подача проволоки, неправильный вылет электрода или неподходящий режим сварки.

Что важнее для качества: робот или сварочный источник?

Робот и источник выполняют разные задачи. Робот управляет траекторией и скоростью горелки, а источник формирует сварочный процесс. Качество возможно только при согласованной работе всей системы, включая оснастку, подачу проволоки, газовую защиту и подготовку деталей.

Зачем проводить пробную сварку, если используется синергетический режим?

Синергетическая программа задаёт согласованные исходные параметры, но не учитывает автоматически все особенности конкретного изделия. Пробная сварка нужна для проверки траектории, проплавления, формирования шва, деформации и повторяемости результата.

Почему один и тот же режим даёт разные швы?

Причиной могут быть различия в зазоре, положении деталей, вылете электрода, фактической скорости подачи проволоки, состоянии контактного наконечника или расходе защитного газа. Если режим не менялся, следует проверить стабильность механических и подготовительных операций.

Как часто нужно проверять сварочную горелку?

Периодичность зависит от загрузки ячейки, режима сварки, уровня разбрызгивания и используемых материалов. Помимо планового обслуживания, горелку проверяют при изменении поведения дуги, ухудшении газовой защиты, смещении проволоки и после столкновений.

Какой источник подходит для роботизированной сварки?

Серия Cebora KINGSTAR ROBOT предназначена для работы в составе роботизированных сварочных комплексов. Выбор конкретного источника и конфигурации зависит от материала, толщины, типа соединения, требуемого процесса, сварочного тока, производственного цикла и системы управления роботом.

Что нужно предоставить для подбора роботизированного сварочного источника?

Для технического подбора необходимы чертежи или образцы деталей, сведения о материале и толщине, типах соединений, подготовке кромок, длине швов, требуемом такте, объёме выпуска, проволоке, защитном газе, модели робота и используемой промышленной сети. Оптимальное решение подтверждается пробной сваркой на реальных или эквивалентных образцах.
