Сварка конструкций ферм

В нашей новой статье мы представим виды конструкций ферм, расскажем об их применении и сварочных технологиях.

Содержание:

Основные составляющие конструкции

Стальная ферма представляет собой стержневую конструкцию, широко используемую в строительстве благодаря своей способности сохранять геометрическую форму даже при замене жестких соединений на шарнирные узлы. По прочности сопоставима с такими элементами, как швеллер и двутавр. По сравнению с деревянными аналогами обладает меньшей массой, высокой несущей способностью и позволяет перекрывать длинные пролеты, облегчая конструкцию и снижая расход металла.

Главное преимущество стальных ферм – высокая прочность при сравнительно небольшом весе, равномерное распределение нагрузок между элементами, устойчивость к механическим воздействиям. В основе конструкции следующие составляющие:

• Верхний пояс – горизонтальная или слегка наклонная балка, к которой крепятся верхние части раскосов и стоек. Она может иметь радиусную или многоугольную форму.
• Нижний пояс – массивная горизонтальная балка, служащая опорой и местом крепления нижних частей стоек и раскосов.
• Стойки – вертикальные элементы, объединяющие верхний и нижний пояса. Они принимают нагрузку и передают ее на нижележащие элементы.
• Раскосы – наклонные детали, которые повышают жесткость конструкции.
• Узлы – точки крепления вертикальных элементов к поясам.

Пояса формируют контур фермы, а решетчатую структуру создают раскосы и стойки. Для сборки элементов применяют сварку, заклепки, болты или шарниры. Увеличение количества вертикальных деталей усиливает жесткость и прочность фермы.

Виды конструкций ферм

В строительстве востребованы несколько типов стальных ферм, различающихся по конструкции и области применения.

Варианты, которые встречаются:

• Параллельные – самые простые в сборке, так как все элементы одинаковой длины, а узлы расположены по единой схеме. Применяются для перекрытий стандартной формы.
• Консольные – используются в башнях, опорах линий электропередач и навесных конструкциях благодаря устойчивости к внешним воздействиям.
• Трапецеидальные – с прямыми поясами, где верхняя балка имеет уклон. Подходят для конструкций с колоннами, придавая прочность и жесткость при минимальной длине средних стоек.
• Арочные – изогнутые конструкции, сочетающие небольшой расход стали с эстетической привлекательностью. Верхний и нижний пояса выполнены в виде дуг, соединенных ребрами жесткости.
• Треугольные – просты в монтаже, используются для крыш с крутым уклоном. Могут быть одно- или двускатными.
• Вантовые – вместо жестких элементов применяются ванты, работающие исключительно на растяжение. Такие фермы легкие, но ограничены по типу нагрузок.
• Параболические – оптимальны для перекрытия объектов с одним пролетом, минимизируя расход стали.
• Полигональные – эффективны для крупных объектов с большими пролетами. Они экономичны по металлу, но требуют сложных узлов.
• Разрезные – состоят из блоков, упрощающих монтаж. Подходят для мостов, транспортных сооружений и галерей. При длине около 40 метров такие фермы собирают непосредственно на месте установки.
• Неразрезные – применяются для перекрытия нескольких пролетов. Они более жесткие, экономичны и компактны по сравнению с разрезными фермами.

Каждый из этих типов стальных ферм имеет свои особенности, определяющие выбор в зависимости от назначения и условий эксплуатации. Например, параллельные фермы чаще всего находят применение в стандартных зданиях, где важны простота проектирования и минимальные затраты на материалы. Консольные – востребованы в инженерных сооружениях, где требуется высокая устойчивость к ветровым нагрузкам и способность выдерживать вылеты элементов. Трапецеидальные и арочные – используются там, где требуется сочетание прочности, жесткости и визуальной привлекательности, особенно в общественных и промышленных зданиях.

Разнообразие типов стальных ферм позволяет использовать их в самых разных областях строительства – от простых перекрытий до сложных инженерных сооружений, адаптируя конструкцию под конкретные задачи и эксплуатационные условия.

Применение

Фермы представляют собой оптимальное решение для перекрытия больших пролетов, предлагая облегчение конструкции и снижение ее стоимости по сравнению с использованием сплошного настила, балок или швеллеров. Чем больше пролет, тем более выгодным становится применение ферм, благодаря их способности равномерно распределять нагрузки при минимальном расходе материалов.

Основные направления использования:

• Промышленные и производственные объекты. Фермы активно применяются для обустройства перекрытий в мастерских, цехах и других производственных помещениях. Дают необходимую прочность и долговечность при экономии металла.
• Строительство загородных домов. Такие конструкции используются для монтажа кровли, где требуется надежность и способность выдерживать различные нагрузки, включая погодные.
• Складские и выставочные помещения. Складские комплексы, торговые павильоны и выставочные залы зачастую строятся с использованием ферм, так как они позволяют создавать просторные и устойчивые конструкции.
• Объекты спортивной инфраструктуры. Фермы применяются при возведении спортивных комплексов, детских игровых площадок и аттракционов, где требуется сочетание легкости, прочности и архитектурной выразительности.
• Навесы и малые архитектурные формы. Конструкции идеально подходят для создания беседок, навесов и прочих элементов благоустройства, отличающихся долговечностью и эстетичностью.
• Рекламные конструкции. При изготовлении рекламных щитов, баннеров и других конструкций фермы обеспечивают устойчивость и устойчивость к ветровым нагрузкам при минимальном весе.
• Инженерные сооружения. В энергетике и связи фермы применяются для установки линий электропередачи, телевизионных и радиовышек, когда в приоритете надежность, долговечность опор, устойчивость к нагрузкам и вибрациям.
• Мосты и эстакады. В мостостроении фермы задействуются для создания устойчивых и экономичных конструкций, способных выдерживать серьезные динамические нагрузки.
• Общественная инфраструктура. Конструкции применяются при строительстве вокзалов, аэропортов и других крупных транспортных узлов, где требуется перекрытие больших пространств без массивных опор.

Широкий спектр применения обусловлен их уникальными характеристиками: высокой прочностью, легкостью и экономичностью. Фермы незаменимы в строительстве и промышленности, при создании сложных инженерных объектов и архитектурных решений. Благодаря своей универсальности и надежности остаются востребованными как в частном, так и в общественном строительстве.

Способы сварки

Сварка стальных ферм – это процесс, от которого зависит прочность и долговечность несущих конструкций. Технология подбирается в зависимости от свойств металла, конструкции фермы, условий выполнения работ и требований к шву. Рассмотрим три наиболее распространенных способа, уделив внимание их технологическим особенностям, преимуществам и ограничениям.

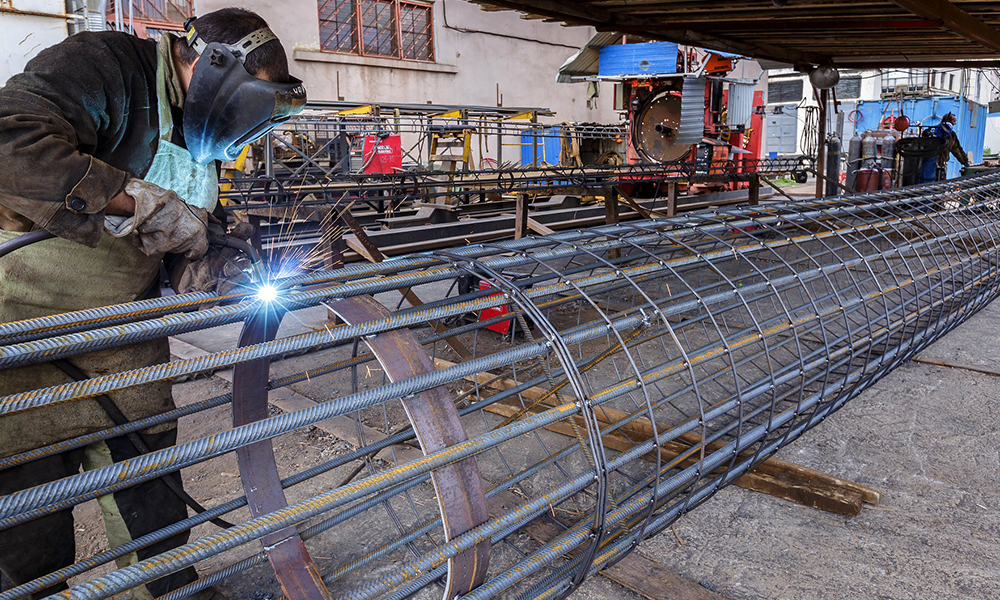

Ручная дуговая сварка (РДС)

Ручная дуговая сварка, известная своей универсальностью, основана на использовании электродов, которые плавятся в электрической дуге, образуя сварное соединение. Метод применяется для соединения деталей из низкоуглеродистых и низколегированных сталей и остается незаменимым для мелкосерийного производства и ремонтных работ.

Технологические особенности:

• Выполняется плавящимися электродами с покрытием, защищающим сварочную ванну от воздействия воздуха.
• Электрод плавится, формируя шов и оставляя на поверхности шлаковую корку, которая впоследствии удаляется.
• Процесс требует высокой квалификации сварщика, особенно при работе с разными положениями шва (вертикальные, потолочные).

Преимущества:

• Простое оборудование – сварочный аппарат, электроды и минимальные расходные материалы.
• Универсальность – метод применим в различных условиях, включая монтаж на высоте и в труднодоступных местах.
• Возможность сварки металлов разной толщины и геометрии.

Но есть и ограничения:

• Низкая производительность по сравнению с автоматическими методами.
• Зависимость от мастерства сварщика.
• Возможность возникновения дефектов при несоблюдении техники.

РДС актуальна для выполнения сварки в полевых условиях, при ремонте или создании малых партий металлоконструкций, когда на первом месте доступность и гибкость процесса.

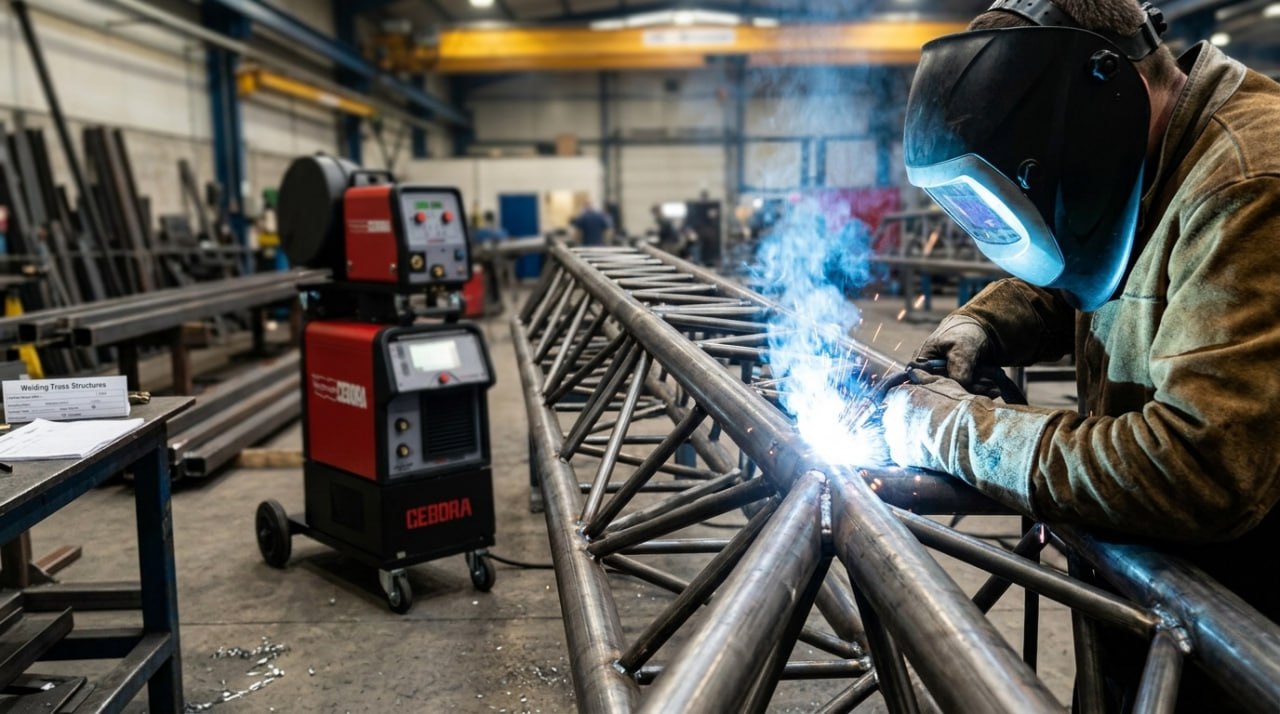

Полуавтоматическая сварка в среде защитного газа

Этот метод подразумевает подачу сварочной проволоки через сварочную горелку в среде инертного или активного газа. Он сочетает высокую производительность и качество, что делает его предпочтительным для сложных конструкций.

Технологические особенности:

Достоинства:

• Высокая скорость за счет автоматической подачи проволоки.
• Ровные и прочные швы с минимальным количеством дефектов.
• Экономия на последующей обработке швов благодаря их чистоте.

Ограничения:

• Необходимость использования газового оборудования и баллонов.
• Ограничение работы в ветреных или открытых условиях из-за утечки защитного газа.
• Более высокая стоимость по сравнению с РДС, особенно на этапе внедрения.

Полуавтоматическая сварка используется для крупно- и среднесерийного производства конструкций, где важны точность, эстетика и экономия времени.

Автоматическая сварка под флюсом

Автоматическая сварка под флюсом – это высокопроизводительный метод, подходящий для соединения крупных деталей и длинных швов. Сварочная дуга горит под слоем флюса, что исключает влияние окружающей среды.

Технологические особенности:

• Флюс покрывает зону сварки, защищая ее от атмосферного воздействия и улучшая качество шва.
• Применяются специальные машины, обеспечивающие равномерную подачу флюса и автоматизацию процесса.
• Возможность использования мощных токов для создания глубоких и прочных швов.

Преимущества:

• Исключительная стабильность процесса и однородность швов.
• Высокая производительность, особенно при работе с длинными стыковыми и угловыми соединениями.
• Экономичность при больших объемах за счет минимизации трудозатрат и расхода материала.

Недостатки:

• Высокая стоимость оборудования и ограниченная мобильность.
• Применимость только в производственных условиях с предварительной подготовкой деталей.
• Требуется точная настройка оборудования для исключения ошибок.

Этот метод используется на заводах для изготовления больших металлоконструкций – балок мостов, опорных ферм и корпусов резервуаров и т.д.

Каждый метод сварки стальных ферм имеет свои сильные и слабые стороны. Ручная дуговая подходит для универсальных задач, полуавтоматическая – баланс скорости и качества, а автоматическая сварка под флюсом демонстрирует высокую производительность при крупных объемах. Осознанный выбор технологии с учетом технических и экономических факторов позволяет достичь максимальной эффективности производства и надежности конструкций!

Процесс сварки конструкции MMA

Ручная дуговая сварка (MMA, или РДС) – это универсальный и надежный метод, который широко используется для изготовления и ремонта металлоконструкций. При сборке ферм, выступающих основными несущими элементами, важно соблюдать технологию, ведь конструкция должна быть прочной и долговечной, а это напрямую зависит от качества сварных швов. Давайте разберемся, как правильно подобрать материалы, настроить оборудование, выполнить сварку и обработать соединения.

Подготовка к работе

Перед началом сварки фермы требуется тщательно подготовить металл и саму конструкцию. Обычно фермы изготавливаются из углеродистых или низколегированных сталей. Например, Ст3 или 09Г2С. Чтобы шов получился качественным, необходимо очистить кромки деталей от ржавчины, грязи, краски и масла. Сделать это можно с помощью щетки, шлифовального круга или химического обезжиривания.

Собранные элементы фермы фиксируют с помощью прихваток – небольших сварных точек, которые предотвращают смещение деталей во время сварки. Если металл толстый, края заготовок подготавливают: снимают фаски для лучшего проплавления и плотного соединения. Этот этап особенно важен для элементов толщиной более 5 мм.

Какие электроды выбрать?

Выбор подходящего электрода – это половина успеха. Для сварки ферм чаще всего используют:

• Рутиловые электроды – АНО-21 или ОК 46.00. Они подходят для сварки в любом положении, легко зажигаются и обеспечивают ровный шов с минимальным разбрызгиванием.
• Основные электроды, например УОНИ-13/55 или ОК 48.00 – дают прочный и пластичный шов, который выдерживает ударные нагрузки. Однако требуют особого подхода, включая предварительную сушку при температуре 200–300 °C.

Диаметр расходников выбирается в зависимости от толщины металла. Для тонких деталей фермы (2–4 мм) лучше использовать электроды диаметром 2.5 мм. Для более массивных элементов подойдут стержни 3.2 или 4 мм. Важно помнить, что влажные электроды могут стать причиной пористости шва, поэтому их перед использованием нужно обязательно просушить.

Настройка оборудования

Сварочный аппарат должен быть настроен на правильную силу тока, чтобы достаточно проплавить металл и избежать дефектов. Примерные параметры такие:

• Для электрода 2.5 мм сила тока составляет 70–110 ампер.
• Для диаметра 3.2 мм — 90–140 ампер.
• Для 4 мм — 120–180 ампер.

Если сварка выполняется в вертикальном или потолочном положении, ток стоит уменьшить на 10–15%, чтобы избежать стекания металла. Для работы с углеродистыми сталями предпочтителен постоянный ток обратной полярности, который дает стабильное горение дуги и глубокое проплавление.

Как правильно вести электрод

Сварка фермы требует точности и уверенных движений. Чтобы зажечь дугу, коснитесь металла электродом, как будто чиркаете спичкой, и сразу удерживайте минимальную длину дуги – около 1–2 мм. Это важно для предотвращения излишнего разбрызгивания металла.

Угол наклона электрода зависит от положения сварки. В нижнем положении он должен составлять 15–30° к поверхности. При вертикальной сварке двигайтесь снизу вверх, удерживая электрод под углом 10–15°.

Чтобы шов был ровным, электрод ведут зигзагообразными или круговыми движениями. Следите за сварочной ванной – жидкий металл должен равномерно заполнять соединение, формируя гладкий шов с четкими краями. Для толстых элементов сварку проводят в несколько слоев: сначала накладывают корневой шов, после заполняющий, а затем лицевой.

Что делать после сварки?

Когда сварочный процесс завершен, не менее важно правильно обработать швы. Сначала необходимо удалить шлак, который образуется при работе. Это делают с помощью молотка и металлической щетки. Если шлак оставить, следующий слой шва может получиться с дефектами.

Для придания конструкции аккуратного вида швы можно шлифовать. Это не только улучшает внешний вид, но и помогает устранить мелкие неровности. Однако главное – это проверить качество сварного соединения. Сделать это можно визуально: шов должен быть ровным, без трещин, пор и наплывов. Если конструкция ответственного назначения, применяют методы неразрушающего контроля – ультразвуковую диагностику или капиллярный анализ.

После проверки швы обрабатывают антикоррозийными составами. Грунт и краска защищают металл от ржавчины и увеличивают срок службы конструкции.

Особенности сварки ферм: как минимизировать деформации и работать в сложных условиях

Сварка фермы – это задача, требующая особого внимания к каждой детали, ведь от качества соединений зависит прочность и долговечность всей конструкции. Одной из главных сложностей является необходимость минимизации деформаций. Если металл в процессе работы перегревается, конструкция может потерять свою геометрию. Чтобы избежать этого, сварочные операции выполняют поэтапно, чередуя участки сварки. Например, длинные швы варят небольшими отрезками, чередуя стороны конструкции. Такой подход позволяет равномерно распределить тепловую нагрузку и избежать напряжений в металле.

Особое внимание нужно уделить узловым соединениям. Эти точки принимают основную нагрузку фермы, поэтому нужно осуществить их полное проплавление без дефектов. Перед сваркой детали узлов подгоняются с особой тщательностью, а для предотвращения смещения их фиксируют прихваточными швами. Здесь качество работы играет ключевую роль, так как от надежности этих соединений зависит вся конструкция.

Если сварка проводится в сложных условиях, при низких температурах или сильном ветре, задача становится еще более сложной. Например, при работе в холодную погоду металл становится более хрупким, повышается риск появления трещин. Чтобы этого избежать, детали конструкции предварительно подогревают до температуры 100–150 °C. Так снимают излишнее напряжение и создают условия равномерного проплавления.

При ветре или сквозняках стабильность дуги может нарушаться, особенно если используются электроды с основным покрытием. В таких случаях важно выбирать стержни с устойчивой дугой и хорошей текучестью металла, чтобы легче контролировать сварочную ванну. Если же сварка проводится на высоте, добавляются еще и требования безопасности. Надежная страховка, удобная маска с автоматическим затемнением и устойчивый инструмент становятся обязательными элементами работы.

Планирование играет ключевую роль при сварке сложных ферм. Последовательность соединения элементов должна быть заранее продумана, чтобы избежать остаточных деформаций. Например, сварку длинных или сложных конструкций начинают с более массивных частей, которые затем соединяют с меньшими элементами. Такой подход позволяет сохранить точную геометрию фермы.

Ручная дуговая сварка ферм – это не просто технический процесс, а целая наука, где каждая деталь имеет значение. Соблюдение технологии, правильный выбор оборудования и материалов, а также внимание к условиям работы помогут выполнить задачу максимально качественно, сохранив прочность и надежность конструкции на долгие годы!
