Сварка кузова автомобиля

Также со временем металлы, из которых изготавливается кузов, подвержены воздействию внешних факторов – влага, соль, химические вещества и т.д. Они приводят к образованию ржавчины, постепенно разрушающей кузовные панели и силовые элементы. Особенно коррозии подвержены нижняя часть, арки колес, днище и элементы, что часто контактируют с водой и грязью. Когда коррозия значительно ослабляет конструкцию авто, сварка становится необходимостью для восстановления ее прочности и внешнего вида. В таких случаях поврежденные участки вырезаются, на их место устанавливаются новые элементы, которые затем свариваются с остальной частью кузова.

Еще причина – усталость металла. С каждым годом эксплуатации авто металл кузова подвергается воздействию – вибрациям, нагрузкам, перепадам температур. Со временем появляются трещины и деформации, особенно в местах крепления – дверные проемы, панели и швы. Сваркой устраняют трещины и восстанавливают прочность металла. К такому ремонту прибегают, когда повреждения накапливаются в конструктивно важных местах, влияющих на безопасность автомобиля.

Таким образом, речь идет о важной и необходимой процедуре, что активно применяется в автомобильной промышленности и сервисах. Сварка – ключевая в ремонте, при устранении аварийных повреждений, коррозии или установке новых элементов.

В данной статье мы рассмотрим основные виды сварки, применяемые в кузовных работах, а также настройку аппарата, подготовку и этапы сварочных операций для достижения качественного результата.

Уровень сварочных работ непосредственно сказывается на безопасности машины, долговечности и эстетическом виде. Некачественные швы могут вызвать множество проблем – от угрозы безопасности водителя и пассажиров до разрушения кузовных элементов и роста расходов на ремонт. Именно поэтому точность и профессионализм здесь имеют решающее значение!

Содержание статьи:

Какой вид сварки использовать?

Сварка кузова автомобиля – не просто техническая операция, а наиважнейший этап ремонта, от которого зависят безопасность, долговечность и эстетика транспортного средства. Выбор подходящего метода играет решающую роль: он определяется материалом, характером повреждений и конечными требованиями к качеству ремонта. Рассмотрим основные технологии сварки, которые применяются в работе с кузовом, а также их особенности, плюсы и минусы.

Полуавтоматическая

Шов формирует сварщик самостоятельно, перемещая горелку с проволокой, а последняя подается к электродуге в автоматическом режиме. Зону плавления защищает газ – это полуавтоматическая сварка.

В процессе используется электродная проволока, которая плавится под воздействием дуги, соединяя детали. Защитный газ (инертный – MIG или активный – MAG) предотвращает контакт с воздухом, не допуская образование оксидов.

Особенности и применение:

• Оптимальное решение для стальных кузовов. Чаще всего используется, когда нужно соединить тонкие листы углеродистой или нержавеющей стали. Также применима для алюминия с дополнительной настройкой оборудования.
• Возможность работы с толщинами от 0,6 мм. Это делает метод идеальным для кузовных панелей.
• Применяется для ремонта повреждений различного характера: от замены корродированных участков до восстановления геометрии кузова.

Преимущества:

• Высокая скорость работы.
• Универсальность – подходит для большинства типов металлов.
• Чистые и ровные швы, которые требуют минимальной обработки.

Недостатки:

• Требуется оборудование для подачи газа, что ограничивает мобильность.
• Чувствительность к качеству подготовки поверхности.

Для ремонта стального кузова в условиях гаража лучше выбирать MAG-сварку с активным газом, так как она проще и дешевле в использовании.

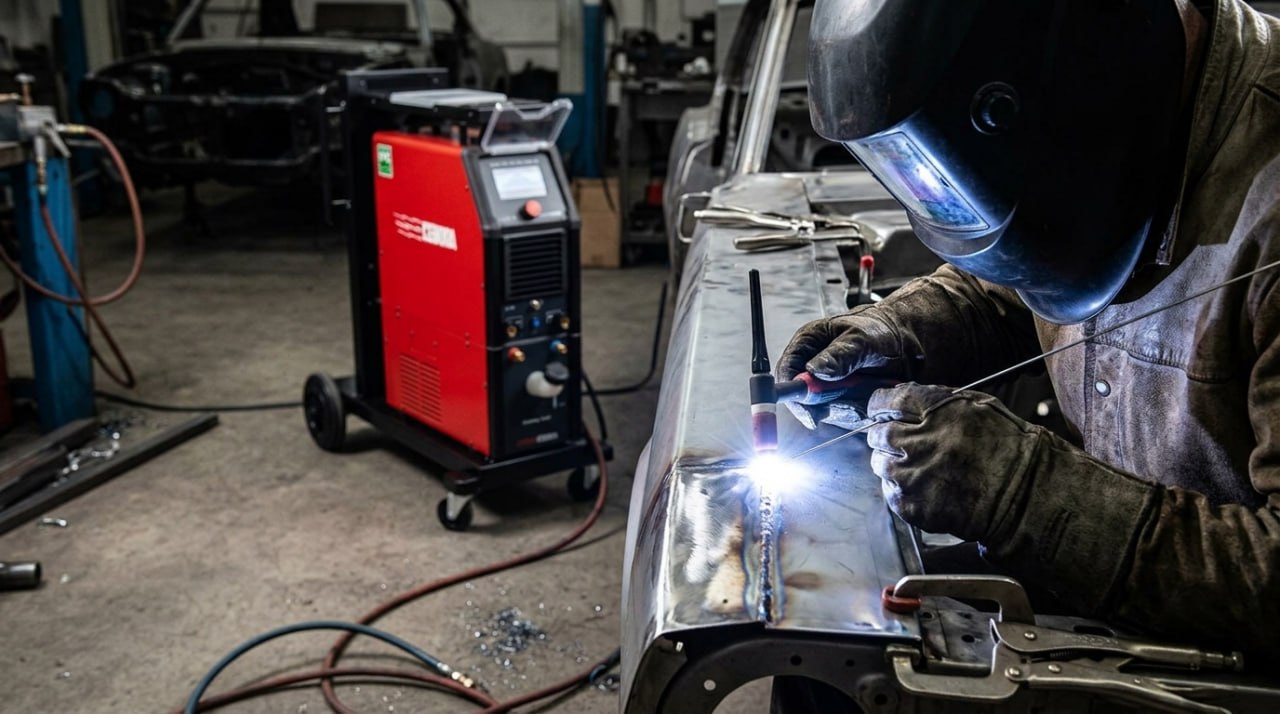

Аргонодуговая

Производится вольфрамовым электродом в среде инертного газа (обычно аргона). Обозначается TIG – Tungsten Inert Gas. Выполняется с использованием прутка.

Среди особенностей:

• Точность и аккуратность. Метод идеально подходит для тонких и сложных соединений.
• Подходит для алюминия и нержавейки. TIG-сварка обеспечивает качественные швы, что делает ее незаменимой при работе с премиальными автомобилями или кузовами из легких сплавов.
• Чаще выбирается для видимых элементов: рамки дверей, крышка багажника, крыша, поскольку швы аккуратные и не требуют значительной обработки.

Достоинства такого варианта:

• Высокая эстетика шва – минимальные брызги, точные соединения.
• Универсальность – работает с любыми металлами, включая редкие.
• Контроль нагрева – меньше деформации.

Но требует высокого уровня мастерства. Скорость работы невысокая. Более дорогостоящее оборудование.

Выбирайте TIG-сварку для ремонта премиальных автомобилей или восстановления алюминиевых элементов кузова.

Точечная

Соединение металлов происходит путем локального нагрева и сдавливания под воздействием электрического тока. Точечная – SPOT-сварка актуальна для соединения двух наложенных друг на друга листов.

Особенности и применение:

• Идеальна для заводских швов. Активно применяется на производственных линиях и подходит для восстановления заводских соединений.
• Оптимальное решение для соединения наложенных деталей: боковые панели, крыша, днище.

Преимущества:

• Высокая скорость работы.
• Минимальное повреждение прилегающих участков.
• Аккуратность и точность теплового воздействия.
• Надежность соединения.

Недостатки:

• Ограниченная область применения: подходит только для нахлесточных соединений, приваривания в точках.
• Необходимость точного подбора оборудования.

Используйте SPOT для восстановления заводской структуры кузова, особенно в местах крепления кузовных панелей.

Ручная дуговая с покрытыми электродами

Электрод с покрытием создает дугу, которая плавит металл, соединяя детали. Защитное покрытие предотвращает окисление.

РДС – для ремонта старых автомобилей и толстых деталей. Подходит в случае соединения мощных несущих конструкций – рама, поперечины.

Применяется в сложных условиях. Отсутствие необходимости в защитных газах делает метод удобным для работы на открытом воздухе.

Достоинства:

• Простота оборудования.
• Универсальность в работе с толстыми материалами.
• Независимость от погодных условий.

Минусы:

• Не подходит для тонких листов металла.
• Швы требуют значительной доработки.
• Сложность качественной сварки нержавеющей стали и алюминия.

Этот метод лучше использовать для восстановления старых автомобилей или ремонта несущих элементов кузова.

Какой вариант выбрать?

При выборе метода сварки нужно учитывать несколько факторов:

• Материал кузова. Для алюминия предпочтительнее TIG или MIG-сварка, для стали — MIG или точечная.
• Характер повреждений. Мелкие трещины и видимые элементы – лучше TIG, для заводских швов – точечная сварка.
• Толщина металла. Тонкие листы требуют MIG или TIG, толстые – дуговой сварки.
• Доступность оборудования. Для качественного гаражного ремонта полуавтомат с баллонами инертного и активного газа будет наиболее универсальным вариантом.

Если качество соединений не на первом месте, достаточно простого инвертора РДС. Только потребуются специальные электроды для нержавейки и алюминия. Например, ЦЛ-11, ОЗЛ-6, ОЗА, ОЗАНА.

Сварка кузова полуавтоматом

Полуавтоматическая сварка MIG/MAG (Metal Inert Gas/Metal Active Gas) – популярный способ восстановления кузовных деталей. Эта технология отличается высокой прочностью, эффективностью и аккуратностью соединений. Но для качественной работы важно правильно настроить сварочный аппарат, выбрать параметры и соблюдать технику формирования швов. Рассмотрим подробно ключевые этапы: подготовку, настройку оборудования, процесс сварки и финальную обработку.

Подготовка

Спешить не стоит, от подготовки во многом зависит безопасность сварки, надежность и долговечность швов.

Что нужно:

• Полуавтоматический сварочный аппарат (MIG/MAG);
• Сварочная проволока (диаметр 0,6–1,2 мм, материал – в зависимости от металла кузова);
• Защитный газ (аргон, углекислый газ или их смесь);
• Сварочная маска с автозатемнением, защитные перчатки и одежда;
• Металлическая щетка, шлифовальная машина или наждачная бумага;
• Приспособления для фиксации деталей.

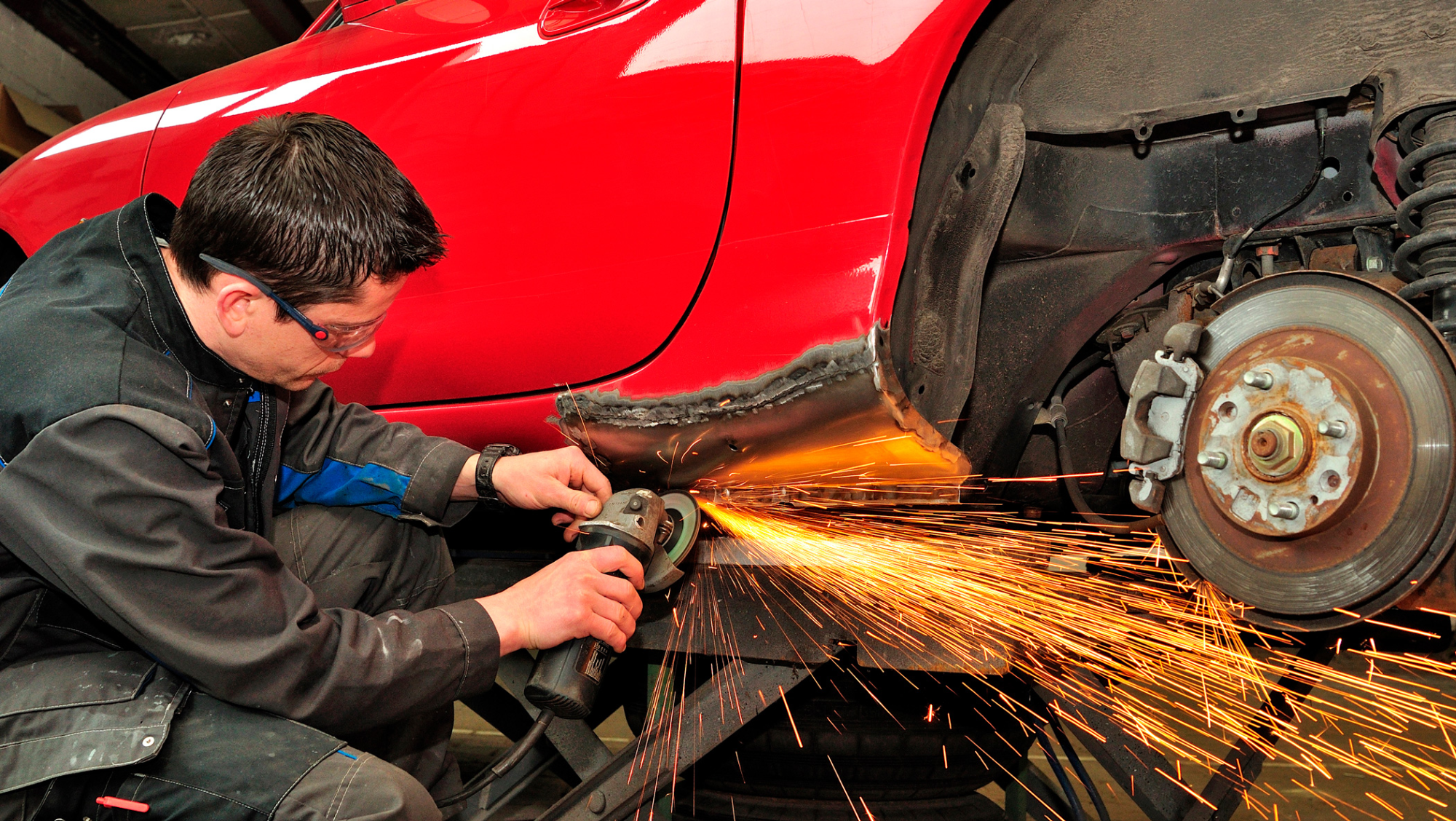

Удалите краску, ржавчину и загрязнения с поверхности места сварки. Используйте щетку, болгарку или шлифмашинку.

Проверьте сопряжение деталей: кромки должны плотно прилегать друг к другу.

Зафиксируйте листы с помощью зажимов или временных сварочных прихваток.

Настройка аппарата

Правильная настройка аппарата – залог качественного шва. Разберем основные параметры и их влияние.

Выбор защитного газа:

• Аргон (Ar) – подходит для алюминия и цветных металлов. С ним окисление минимальное, а шов чистый.
• Углекислый газ (CO₂) – недорогой вариант для углеродистой стали, но дает более грубый шов.
• Смесь Ar + CO₂ (80/20 или 75/25) – универсальный вариант для кузовных работ. Под защитой смеси дуга стабильная, качество соединения высокое.

Расход газа: 8–12 литров в минуту (л/мин) для работы в помещении. При ветре расход увеличивается до 15 л/мин. Если газа недостаточно, шов будет пористым.

Для тонкого кузовного металла (0,8–1,2 мм) оптимален диаметр проволоки 0,6–0,8 мм.

Что касается материала присадки, подбирается под металл:

• Сталь – стандартная омедненная проволока.
• Алюминий – алюминиевая проволока (ER4043 или ER5356).

Для тонкого металла кузова (0,8–1,2 мм) сила тока устанавливается в диапазоне 40–90 А.

Чем толще металл, тем выше ток (например, для 3 мм — 150–180 А).

Для кузовной стали (1 мм) напряжение выставляется на уровне 14–16 В.

Если металл тонкий, используйте минимальное напряжение, чтобы избежать прожогов.

Скорость подачи проволоки варьируется от 3 до 7 м/мин. Она должна быть синхронизирована с силой тока.

Если проволока подается слишком медленно, шов получится прерывистым; слишком быстро – появятся наплывы металла.

Перед началом работы сделайте пробный шов на тестовом образце. Оцените стабильность дуги, качество шва и равномерность проплавления.

Формирование швов

Создание сварочного шва полуавтоматом требует аккуратности и соблюдения техники.

Рекомендации по сварке кузова:

• Установите сопло горелки на расстоянии 8–10 мм от поверхности.
• Держите горелку под углом 45° к плоскости шва.
• Двигайтесь плавно, с постоянной скоростью, чтобы равномерно распределять металл.

Варите точками, если металл тонкий. Наносите кратковременные сварочные точки, чтобы избежать перегрева.

Строчный метод – прямолинейное движение. Должно быть плавным и равномерным. Слишком медленное – может привести к наплывам и перегреву металла, а слишком быстрое – к недостаточному провару.

Зигзагообразное движение – применяется для длинных швов, помогает равномерно прогревать металл и минимизировать деформацию.

Следите за перегревом металла. Если область сварки становится слишком горячей, дайте ей остыть. Чтобы предотвратить прожоги и деформацию кузова.

Завершение

В конце шва включите плавное снижение тока, если образовался кратер, заварите его. Выполняйте небольшие круговые или зигзагообразные движения, чтобы равномерно распределить расплавленный металл и заполнить кратер. Сразу не прерывайте подачу защитного газа. Здесь поможет функция “Постгаз”. Когда сварочная дуга отключается (перестает подаваться ток), подача защитного газа продолжается в течение установленного времени (обычно 0,5–5 секунд). Этот поток газа защищает металл от:

• Окисления. Контакт горячего металла с кислородом может привести к образованию окалины.
• Пор. Если металл застынет без защиты, не исключено, что в шве появятся поры из-за проникновения атмосферы.
• Коррозии. Постгаз предотвращает образование дефектов, которые впоследствии могут стать очагами коррозии.

Далее дайте соединений остыть. После – удалите остатки окалины и шлака с помощью металлической щетки или шлифовальной машины.

Зачистите шов до гладкой поверхности, если он находится в зоне видимости.

Проверьте качество. Осмотрите шов на наличие дефектов (поры, трещины, наплывы металла). Если обнаружены недочеты, исправьте их с помощью повторной сварки.

В завершение нанесите антикоррозийное средство на область шва. Выполните грунтовку и покраску, чтобы восстановить внешний вид кузова.

Рекомендации для новичков:

• Практика. Тренируйтесь на ненужных металлических листах перед выполнением основной работы.
• Настройки. Уделяйте особое внимание настройке аппарата. Смело корректируйте параметры в процессе.
• Плавность движений. Работайте уверенно, без рывков и задержек.
• Контроль газа. Убедитесь, что защитный газ подается равномерно, чтобы избежать пористости.

Сварка кузова методом MIG/MAG – это кропотливая работа, где не обойтись без терпения и точности. При правильной подготовке, настройке аппарата и соблюдении техники вы сможете добиться отличного результата!

Этапы точечной сварки

Для приваривания кузовных листов внахлест – точечная, SPOT-сварка. Высокоэффективная технология соединения металлических деталей кузова автомобиля. Ее суть заключается в подаче тока через электроды в зону контакта металлических поверхностей, где создается тепловая энергия сваривания. При этом имеет место давление в точках контакта. Чтобы получить качественный результат, необходимо учитывать каждый этап процесса.

Основными этапами здесь будут:

• Подготовка металла и рабочего места.
• Настройка оборудования.
• Процесс сварки.
• Контроль качества.
• Последующая обработка.

Подготовка металла и рабочего места – этот этап критически важен для получения надежного соединения. Все поверхности, которые будут свариваться, должны быть очищены от загрязнений, масел, ржавчины и оксидных пленок. Можно сделать механическим способом (шлифовка) или химической обработкой. Неочищенные поверхности снижают эффективность передачи тока и приводят к дефектам.

Выравнивание и фиксация. Металлические детали должны быть выровнены строго по чертежу. Для фиксации используют специализированные приспособления – зажимы, кондукторы или механические держатели, чтобы предотвратить смещение во время сварки.

Подготовка рабочего места – все необходимые инструменты должны быть под рукой, также нужно проверить сварочное оборудование, очистить электроды и убедиться, что споттер находится в рабочем состоянии.

От правильной настройки аппарата зависит качество сварного соединения. Здесь учитываем параметры:

• Сварочный ток – регулируется в зависимости от толщины соединяемых металлов. Например, для стальных деталей толщиной 0,8–1,5 мм требуется ток в диапазоне 6–12 кА. Низкий ток не создаст надежного соединения, а слишком высокий – может привести к прожогу.
• Время сварки – продолжительность подачи тока определяется так, чтобы металл успел нагреться до пластического состояния, но не перегрелся. Обычно это занимает от 0,2 до 1,0 секунды.
• Давление электродов – сила прижима зависит от характеристик металла. Например, для стали она составляет от 300 до 700 Н, а для алюминиевых сплавов – больше из-за их меньшей электропроводности.

Электроды должны быть гладкими и без износа, напрямую влияют на форму и качество сварного пятна.

Дополнительно проводится тестовая сварка на образцах аналогичного материала, чтобы уточнить параметры.

Процесс сварки в несколько этапов:

• Установка деталей между электродами. Детали фиксируются в нужном положении, а электроды устанавливаются в точке будущего сварного соединения.
• Прижатие электродов. Сварочный аппарат создает давление, необходимое для плотного контакта металлов. Предотвращает образование зазоров, которые влияют на результат.
• Подача тока. Через электроды подается импульс тока. Металл в зоне контакта нагревается, расплавляется и образует сварочную точку (ядро). Температура нагрева достигает 1300–1500 °C, что достаточно для плавления стали.
• Охлаждение. После прекращения подачи тока давление электродов сохраняется до полного остывания металла, это важно для надежности соединения.

Для сложных кузовных конструкций применяется последовательная сварка в определенных точках, чтобы избежать деформации.

После выполнения точечного сваривания производится проверка качества соединений.

Обращают внимание на размер сварочного пятна, отсутствие прожогов, трещин и неровностей.

Оценивается прочность сварных точек. На производстве – методы сдвига, растяжения или отрыва.

Для сложных кузовных элементов применяется ультразвуковая диагностика или рентгеновский контроль, которые позволяют выявить внутренние дефекты (пустоты, включения).

Контроль – на всех критических участках кузова – стойки, элементы пола и каркаса.

После сварки детали проходят финальную обработку для защиты и эстетики:

• Удаление окалины. Сварочные пятна очищаются от шлаков и окалины для предотвращения коррозии.
• Антикоррозийная защита. На места сварки наносится грунтовка или другой защитный состав. Также могут применяться герметики для швов, чтобы предотвратить попадание влаги.
• Коррекция. Если сварка привела к незначительным деформациям, выполняется механическая правка деталей.
• Финишная проверка. Повторный контроль соединений перед нанесением окраски или сборкой кузова.

Используйте современное оборудование с автоматической регулировкой параметров. Это особенно важно для сварки многослойных деталей.

Работайте с электродами, соответствующими материалу и толщине металла.

Соблюдайте последовательность точек, чтобы избежать коробления.

Точечная сварка для рихтовки

Споттер – специализированный аппарат, используемый в кузовном ремонте для выполнения точечной сварки, правки металла и устранения повреждений без необходимости полного демонтажа элементов. Этот инструмент незаменим при восстановлении геометрии кузова и удалении вмятин.

Споттер работает по принципу контактной сварки. С помощью импульсов электрического тока происходит локальный нагрев металла, который позволяет приваривать дополнительные элементы или создавать силу, необходимую для вытягивания деформированного участка.

Основные компоненты оборудования включают:

• Сварочный блок – генерирует ток высокой плотности.
• Электрод или инструмент для приварки – контактирует с поверхностью металла.
• Клемма массы – обеспечивает замкнутую электрическую цепь.
• Панель управления – для настройки параметров.

От правильной настройки аппарата зависит качество работы и сохранение структуры металла.

Настраиваются следующие параметры:

• Сила сварочного тока. Выбирается в зависимости от типа и толщины металла. Для стали толщиной 0,6–1,2 мм используется ток 300–800 А. Для алюминия или высокопрочных сталей требуется более высокая сила тока.
• Время импульса – продолжительность подачи тока. Более короткий импульс предотвращает перегрев металла, но при этом должен быть достаточным для приваривания инструмента или стержня.
• Режим работы – современные споттеры имеют несколько режимов. Приварка гвоздей или шпилек – используется для вытягивания вмятин. Локальный нагрев – выравнивание металла. Сварка шайб и других элементов – крепление вытяжного инструмента.
• Давление и сила контакта – электрод должен плотно прилегать к поверхности металла, чтобы минимизировать потери тока.

Споттер используется для различных задач кузовного ремонта.

Например, процесс вытягивания вмятин:

• Фиксация массы. Клемма массы подключается к кузову автомобиля.
• Приварка элемента. На поврежденный участок приваривается вытяжной инструмент (гвоздь, шайба или крючок).
• Вытягивание. С помощью обратного молотка или гидравлического инструмента участок вытягивается до восстановления формы.
• Удаление приваренного элемента. Гвоздь или шайба удаляются, а поверхность шлифуется.

Еще споттером восстанавливают жесткость конструкции путем приваривания дополнительных элементов – шайб или металлических пластин. Актуально при устранении повреждений в зонах усилений кузова.

Для устранения мелких деформаций применяется кратковременный нагрев участка с последующим охлаждением, что возвращает металлу первоначальную форму.

Советы при использовании споттера:

• Избегайте перегрева металла. Чрезмерное воздействие тока приводит к прожогам или деформации.
• Используйте подходящие электроды. Инструмент должен соответствовать типу металла (сталь, алюминий).
• Проводите тестовые приварки. Перед началом работы на автомобиле протестируйте настройки на аналогичном материале.
• Обрабатывайте поверхность. Перед сваркой участок должен быть чистым от краски, ржавчины и загрязнений.
• Контролируйте подключение массы. Плохой контакт может привести к неравномерному нагреву.

Благодаря споттеру ремонт можно проводить без разборки кузова. Локальное воздействие минимизирует риск повреждений соседних участков. Инструмент подходит для устранения вмятин, правки геометрии и выполнения точечной сварки.

Ключом к успешной работе является грамотная настройка аппарата, соблюдение технологии и контроль сварных точек.

Применив споттер, вы быстро устраните деформации, повысите качество ремонта, восстановите внешний вид кузовных деталей.

Заключение

Выбор метода сварки кузова автомобиля напрямую зависит от поставленных задач, уровня повреждений и доступного оборудования. В процессе ремонта важно учитывать не только технические особенности различных видов сварки, но и навыки мастера, поскольку от этого зависит качество работы и долговечность конструкции.

Полуавтоматическая сварка – универсальный и наиболее популярный метод, который обеспечивает высокую точность и надежность при работе с кузовными элементами. Актуальна при необходимости выполнять как мелкий ремонт, так и замену крупных частей кузова. Такой подход требует качественной подготовки поверхности, правильной настройки аппарата и соблюдения технологий завершения работ, чтобы гарантировать долговечность швов.

Точечная сварка оптимальна для рихтовочных работ и соединения тонких металлов внахлест. Этот метод сохраняет структуру металла, минимизируя нагрев и деформацию, что важно для прочности конструкции. Этапы точечной сварки требуют аккуратности и последовательности, а для профессиональной рихтовки необходимо учитывать особенности металла и правильно располагать точки термического и силового воздействия.

Аргонодуговая – подходящий выбор для работы с алюминиевыми деталями кузова или сложными материалами. Она требует опыта и специализированного оборудования, но помогает формировать высококачественные швы и избежать коррозии.

Ручная дуговая с покрытыми электродами подходит для грубых ремонтных работ или соединения толстых металлов. Несмотря на меньшую точность, этот метод остается востребованным при восстановлении крупных несущих элементов.

Итоговый выбор метода должен учитывать материал и толщину деталей кузова, характер повреждений и доступное оборудование. Полуавтоматическая сварка является универсальным вариантом для большинства задач, однако в зависимости от особенностей ремонта могут быть полезными и точечная, и аргонодуговая, и РДС. Правильная подготовка и строгое соблюдение технологических этапов – определяющие факторы успеха, независимо от выбранного метода!
