Точечная сварка для авто

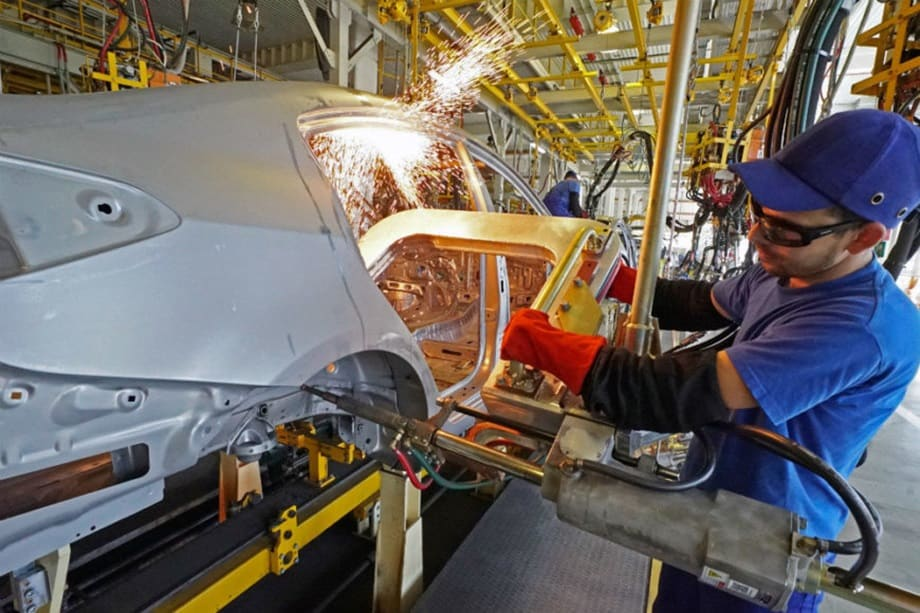

Технология широко применяется в производстве кузовных панелей автомобилей, где требуется создание множества прочных точечных соединений. Точечная сварка чаще всего используется для работы с листами стали толщиной от 0,5 до 3 мм.

Способ отличается эффективностью, сочетая простоту выполнения с высоким качеством соединения. В этой статье отразим суть процесса, его плюсы и минусы, особенности используемого оборудования и нюансы применения в кузовных работах, а также разберем грубые ошибки при работе споттером.

Что вас ждет:

Что такое точечная сварка

Вид контактной сварки, при которой соединение металлических деталей происходит через создание локального нагрева в точке контакта за счет пропускания электрического тока высокой силы. Процесс сопровождается сжатием деталей электродами. Точечная сварка широко используется для работы с тонколистовым металлом, например, в автомобилестроении и ремонте кузовов, благодаря своей скорости, прочности и минимальному влиянию на материал вокруг точки сплавления.

Что касается процесса, предполагает несколько этапов:

• Подготовка;
• Фиксация деталей;
• Контроль зазора;
• Нагрев и сдавливание;
• Охлаждение.

О каждом скажем пару слов.

Для достижения качественного соединения крайне важно тщательно подготовить поверхности деталей. Очищаются от грязи, масла, пыли, краски и ржавчины. Если на металле остались оксиды или следы коррозии, рекомендуется использовать наждачную бумагу, щетки или химические составы для полной очистки. Металлические листы должны соприкасаться максимально плотно, так как наличие зазоров может привести к слабому нагреву и образованию дефектов.

Правильная фиксация соединяемых элементов – залог надежного результата.

Обычно детали накладываются друг на друга внахлест, чтобы создать большую площадь контакта, достичь более прочного соединения. Листы помещаются между электродами аппарата, которые должны равномерно сжимать детали. Электроды расположены так, чтобы контакт происходил строго в нужной точке, где будет создано сварочное соединение.

Перед включением аппарата необходимо убедиться, что зазор между деталями отсутствует.

Электроды аппарата сжимают детали с заданным усилием. Сжатие не только улучшает контакт, но и предотвращает сдвиг деталей во время сварки.

После включения аппарата через зону контакта проходит электрический ток большой силы. Сопротивление металла вызывает локальный нагрев до температуры плавления. Расплавленный металл в зоне контакта образует сварочную ванну – это небольшая капля расплавленного материала, которая соединяет слои.

Важно, чтобы мощность тока и продолжительность его подачи были точно рассчитаны. Избыточное нагревание может привести к прожиганию металла, а недостаточное – к слабому соединению.

После завершения нагрева металл должен застыть, чтобы образовать прочное соединение. Как только нагрев завершен, ток отключается, и металл начинает охлаждаться. Электроды продолжают сжимать детали в процессе охлаждения для устранения внутренних напряжений и предотвращения появления трещин. В результате охлаждения сварочная ванна затвердевает, образуя надежное соединение между слоями металла.

Когда металл полностью застыл, сварка считается завершенной. Аппарат отключается, и электроды расходятся, освобождая детали. Проверяется прочность и внешний вид сварочной точки. Она должна быть равномерной, без прожогов, трещин или заметных следов деформации. Полученное соединение способно выдерживать значительные механические нагрузки, что делает точечную сварку незаменимой для кузовного ремонта и других задач, связанных с обработкой металлов.

Преимущества и недостатки

Точечная сварка позволяет быстро соединять металлические детали, что особенно важно при массовом производстве. Автоматизация процесса способствует значительному снижению временных затрат.

Кроме производительности стоит отметить и такие достоинства:

• Доступность. По сравнению с другими видами сварки, точечная требует минимального количества расходных материалов, реализуется без присадок.
• Прочность соединений. Сварочные точки обладают высокой прочностью на сжатие и сдвиг, что делает их идеальными для конструкций, подвергающихся значительным механическим нагрузкам.
• Простота автоматизации. Благодаря технологическим особенностям процесс легко интегрируется в автоматизированные производственные линии, улучшает качество соединений и снижает влияние человеческого фактора.
• Отсутствие необходимости в специальной подготовке поверхности. Для выполнения точечной сварки не требуется сложная предварительная обработка деталей, это ускоряет процесс и снижает затраты.
• Минимальное тепловое воздействие. Соединение в точках сосредоточено на небольших участках материала, снижает риск деформации или повреждения окружающих областей.

Из недостатков такого способа соединений можно отметить ограничение по толщине материалов. Эффективно работает с материалами определенной толщины (обычно от 0,5 до 3 мм). При сварке более толстых материалов соединение может быть недостаточно прочным. Также ограниченная область применения – соединение в основном листовых металлов, рихтовка кузовных панелей. А еще дефекты внутри сварных точек трудно обнаружить без применения неразрушающих методов контроля – ультразвукового тестирования или рентгена.

Все же точечная сварка занимает одно из ведущих мест среди методов соединения листовых металлов благодаря своей высокой эффективности, точности и чистоте выполнения. Однако для достижения надежного результата необходимо учитывать ее ограничения и особенности. Грамотный подход к выбору технологии и тщательный анализ задачи позволяют использовать точечную сварку как оптимальное решение в кузовном ремонте разного уровня сложности.

Оборудование и параметры сварки

Машины точечной сварки состоят из источника тока, электродов, системы управления, охлаждения.

Источник тока отвечает за питание сварочного процесса. Электроды контактируют с металлом, передают электрический ток и создают давление. Чаще всего изготавливаются из меди или ее сплавов. Система управления регулирует параметры сварки – силу тока, время нагрева и давление электродов. Охлаждающая система поддерживает стабильную температуру электродов и предотвращает их перегрев.

Трансформаторные аппараты преобразуют сетевое напряжение в ток высокой силы и низкого напряжения.

Инверторные – более компактные и энергоэффективные. Позволяют тонко настраивать параметры тока.

Конденсаторные – дают т кратковременный импульс высокой мощности. Применяются для работы с тонкими металлами.

Электроды – чаще всего используются медь или ее сплавы (например, медь-хром, медь-цирконий). Эти материалы обладают высокой теплопроводностью и износостойкостью.

Электроды бывают цилиндрическими, коническими или плоскими, в зависимости от типа соединяемых деталей. Диаметр контактной поверхности определяет зону сварки и зависит от толщины материала.

Современные аппараты оснащены микропроцессорными контроллерами управления параметрами сварки:

• Продолжительность импульса тока.
• Сила тока.
• Давление на электроды.
• Температурные характеристики.

В зависимости от конструкции и области применения различают следующие виды машин точечной сварки:

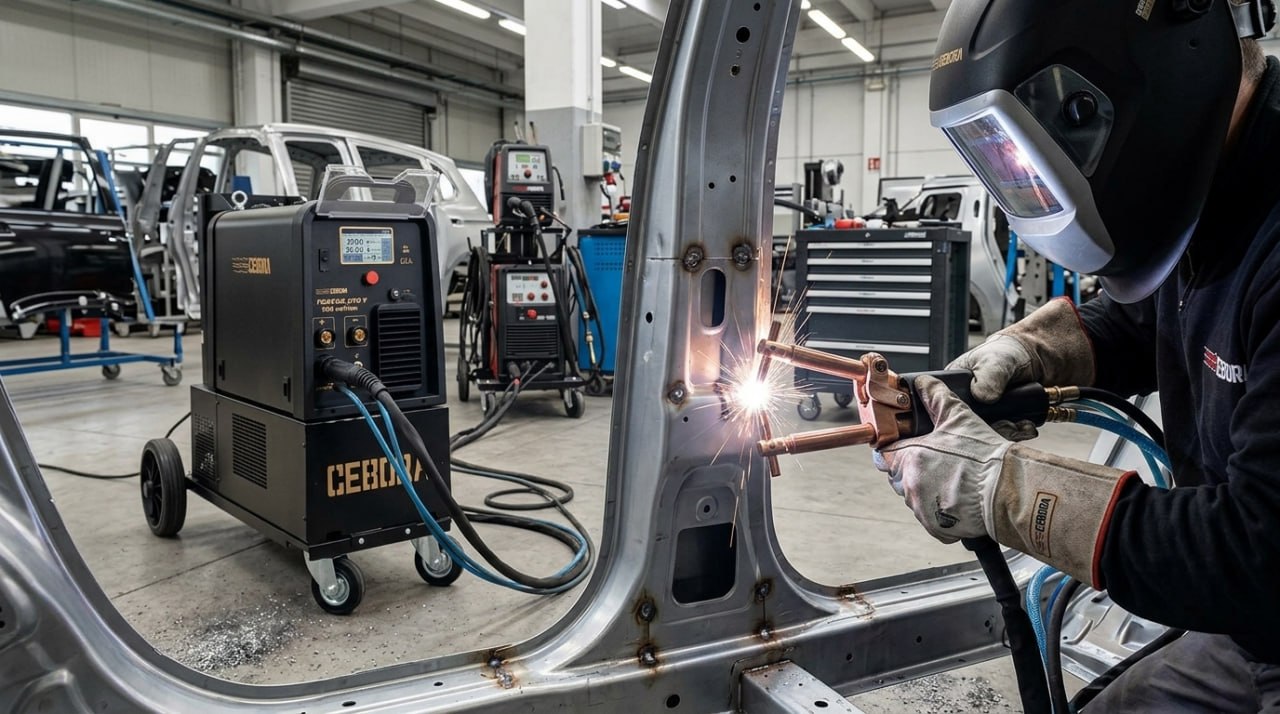

• Ручные аппараты. Эти устройства компактны и легки, используются для мелкого. Небольшой мощности и с ограниченным, но просты в эксплуатации.
• Стационарные машины. Предназначены для промышленного использования. Высокой производительности, мощности. Выпускаются однопостовыми или многопостовыми, часто оснащаются автоматическими системами управления.
• Автоматизированные системы. Эти машины используются в крупных производствах, например, в автомобильной промышленности. Они полностью автоматизированы, исключают влияние человеческого фактора.
• Портативные точечные сварочные клещи. Они легки и мобильны, удобны для использования в ограниченных пространствах.

При выборе оборудования точечной сварки следует учитывать мощность и силу тока, тип привода, систему охлаждения, габариты, наличие автоматизации.

Мощность и сила тока зависят от толщины свариваемых металлов. Для толстых листов потребуется мощный аппарат.

Тип привода:

• Пневматический – обеспечивает стабильное давление, подходит для промышленного использования.
• Ручной – используется в небольших аппаратах.

Система охлаждения – водяное охлаждение предпочтительнее при длительной работе.

Габариты и мобильность – важны для мастерских и ремонтных служб.

Наличие автоматизации – целесообразно при серийном производстве.

Уровень шума и энергопотребления – могут повлиять на комфорт работы и эксплуатационные расходы.

Качество сварного соединения точками зависит от правильной настройки следующих параметров:

• Сила сварочного тока – определяет интенсивность нагрева металла. От 1000 А для тонких материалов до 100 000 А для толстых стальных листов. Недостаточный ток приведет к слабому соединению. Чрезмерный – вызовет прожигание металла.
• Продолжительность сварочного импульса – время, в течение которого ток проходит через металлы. От 0,01 до 3 секунд, в зависимости от толщины и свойств материала. Короткое время – недостаточное расплавление. Длительное – перегрев и деформация деталей.
• Давление на электроды – усилие, прикладываемое к соединяемым деталям, от 50 до 5000 Н. Недостаточное давление – плохой контакт и слабое соединение. Избыточное – вытеснение расплавленного металла и образование дефектов.
• Форма и состояние электродов. Поверхность должна быть гладкой и соответствовать размеру свариваемой зоны. Износ стержней ухудшает качество соединения.

Различные металлы имеют разные электрические и тепловые характеристики, в том числе исходя из этого корректируют силу тока и время сварки. Например, для нержавеющей стали требуется больше тока, чем для обычной углеродистой.

Дополнительные параметры:

• Частота повторения импульсов. Важна при многоточечной сварке или работе с крупными конструкциями. Оптимальная частота снижает нагрузку на оборудование и дает стабильность соединений.
• Расстояние между точками сварки. Определяется толщиной материала и его свойствами. Обычно составляет от 10 до 50 мм.
• Охлаждение между циклами сварки. Предотвращает перегрев металла и оборудования, особенно важно для серийного производства.

Оборудование точечной сварки играет важную роль в современных технологиях обработки металлов. Выбор аппарата зависит от специфики задач, объемов производства и финансовых возможностей. С учетом высокой эффективности, аккуратности и надежности при сравнительно небольших затратах, точечная сварка остается незаменимой в широком спектре отраслей промышленности.

Споттер

Мобильный аппарат точечной сварки, который широко востребован для кузовного ремонта, – споттер. Это специализированное оборудование для устранения повреждений металлических поверхностей автомобиля без необходимости демонтажа деталей. Его использование значительно упрощает и ускоряет процесс кузовного ремонта, делая его более точным и экономичным.

Что такое споттер?

Споттер – это аппарат, работающий на основе технологий точечной сварки. Его главная функция заключается в устранении вмятин, заломов и других повреждений кузова путем приваривания специальных элементов (штифтов, шайб) и дальнейшего вытягивания металла в исходное положение. Основной принцип работы – локальная сварка и последующее механическое воздействие.

Основными компонентами устройства выступают:

• Сварочный блок – генерирует электрическую дугу для приваривания насадок.
• Приварочные аксессуары – штифты, шайбы, электродные насадки.
• Инструменты вытягивания – обратные молотки, рычажные системы или слайдеры.
• Кабельная система – соединяет блок и насадку.
• Панель управления – позволяет регулировать мощность, время сварки и другие параметры.

Устройство приваривает насадку к поврежденному участку. С помощью механического инструмента (например, обратного молотка) вытягивается деформированная часть. После выравнивания насадка удаляется, а поверхность обрабатывается для окончательной реставрации.

Применение в кузовном ремонте

Споттер имеет широкий спектр применения в автосервисах, от устранения мелких вмятин до восстановления повреждений после серьезных аварий.

Одна из главных задач устройства – восстановление поврежденных кузовных панелей.

Данная SPOT-сварка актуальна в работе с:

• Мелкими точечными вмятинами;
• Глубокими повреждениями;
• Растяжениями металла на больших участках.

После аварий кузовные элементы могут деформироваться. Устройство помогает вернуть детали в исходное состояние, устраняя не только вмятины, но и нарушенную структуру металла.

Благодаря компактным приварочным насадкам и гибкости использования инструмент эффективно справляется с повреждениями в местах, куда сложно добраться с обычными механическими приспособлениями.

Современные модели споттеров подходят для стали (включая высокопрочную) и алюминия (с использованием специальных насадок).

Инструмент позволяет избежать дорогостоящей замены кузовных деталей, а также сократить объем работ, связанных с демонтажем и установкой элементов.

Рекомендации по использованию

Здесь важно соблюдать правила. Вот основные этапы и советы, которые помогут добиться качественного результата:

• Подготовка рабочего места. Перед началом работы убедитесь, что металл очищен от краски, грязи, коррозии. Поверхность обезжирена. Для очистки используют шлифовальную машинку, металлическую щетку или специальные химические составы. Рабочая зона имеет достаточное освещение.
• Выбор подходящей насадки и инструмента. Для разных типов повреждений существуют соответствующие насадки. Штифты – для небольших вмятин. Шайбы – вытягивание крупных участков. Гребенки – устранение продольных повреждений. Обратные молотки и рычажные вытягиватели выбирают в зависимости от глубины и характера деформации.
• Регулировка параметров аппарата. На панели управления устанавливают сварочный ток – для тонких металлов используют низкую мощность, чтобы избежать прожогов. Время приварки – выбирается в зависимости от толщины металла. Режим работы – регулируется под конкретный тип задачи (точечная сварка, вытягивание).

Установите насадку или электрод на центр повреждения. Активируйте сварочный процесс, приварив насадку. Используйте обратный молоток или другой инструмент для вытягивания поврежденной области.

Убедитесь, что поверхность выровнена, затем снимите насадку. Шлифуйте место ремонта и, при необходимости, нанесите грунт или краску.

После сварки металл может перегреться, что приведет к изменению его свойств. Используйте сжатый воздух или влажную ткань для охлаждения. После вытягивания тщательно проверяйте поверхность на предмет остаточных деформаций.

Односторонняя точечная сварка: универсальное решение для тонких листов

Односторонняя сварка используется при соединении металлических листов внахлест, особенно там, где нужен доступ только с одной стороны детали. Это актуально для ремонта дверей, крыльев и других ненесущих кузовных элементов. Метод также эффективен для установки заплат на участки со сквозными повреждениями.

Техническое оснащение:

• Держатель для электродов;
• Электрод подходящей формы и толщины.

Закрепите электрод в держателе и настройте силу тока в зависимости от толщины металла. Для тонких листов используется меньшее значение тока, чтобы избежать прожога. Поднесите его к месту сварки под прямым углом. Чтобы получилось равномерное распределение тепла, а риск дефектов были минимальным. Прижмите электрод к поверхности, нажмите на кнопку пистолета и удерживайте несколько секунд до появления точки. Распределите точки вдоль шва с равным интервалом, чтобы создать равномерное соединение.

Соединение получается прочным, выдерживает вибрации, механические нагрузки и сохраняет целостность даже при длительной эксплуатации.

Двухсторонняя точечная сварка: точность и надежность для сложных деталей

Этот метод подходит для восстановления конструктивных элементов кузова – крыши, стойки или соединительных кромок. Двухсторонняя сварка возвращает изделию первоначальную жесткость и внешнюю аккуратность.

Необходимое оборудование:

• Клещи точечной сварки;
• Два электрода, работающие синхронно.

Закрепите электроды в клещах таким образом, чтобы они надежно фиксировали свариваемые детали с двух сторон. Поместите металлические элементы между электродами. Активируйте клещи – электроды сожмут металл, и короткий импульс разогреет его до температуры плавления. Выполняйте сварку точек по периметру ремонтируемого участка с шагом, обеспечивающим равномерное соединение.

Сварка производится с обеих сторон, что гарантирует высокую прочность соединения. Идеально подходит для ремонта несущих частей кузова.

Приваривание колец для вытягивания вмятин: локальное восстановление формы

Вмятины, расположенные в труднодоступных местах (например, в центре дверей или крыльев), часто невозможно исправить изнутри. Приваривание крепежных элементов позволяет вытянуть металл снаружи без разборки обшивки. Потребуется держатель для крепежа, металлические кольца (ушки) или специальные крепежные элементы.

Установите кольцо в держателе пистолета споттера. Приложите крепеж вертикально к поверхности вмятины, чтобы избежать деформации кольца. Удерживайте кнопку пистолета несколько секунд, пока кольцо не приварится. Вставьте металлический стержень или крюк в кольцо, затем с помощью обратного молотка выровняйте поврежденный участок. Металл возвращается в исходное состояние, а приваренные элементы легко снимаются после завершения ремонта.

Осадка металла с прогревом: устранение остаточных деформаций

После исправления вмятин на металле могут оставаться небольшие неровности. Локальный нагрев точечной сваркой позволяет "усадить" металл, устранив микроповреждения и возвращая поверхности ровность и прочность.

Потребуется электрододержатель и сам электрод для локального нагрева.

Ставьте точки на расстоянии 0,5–1 см друг от друга по всей поврежденной области. Выполняйте сварку вручную, регулируя время воздействия на каждую точку. Чтобы избежать перегрева и деформации, регулярно охлаждайте зону ремонта. Это можно делать вручную с помощью влажной ткани или автоматически с использованием встроенной системы охлаждения аппарата. После сварки выровняйте поверхность рихтовочным молотком, добиваясь идеального результата.

Преимущества метода:

• Усиление металла за счет локального утолщения;
• Полное устранение остаточных деформаций;
• Готовность поверхности к дальнейшей обработке.

Каждый метод точечной сварки – это инструмент, точно отвечающий требованиям кузовного ремонта. Односторонняя сварка идеально справляется с задачей соединения тонких деталей, двухсторонняя обеспечивает надежность и прочность несущих конструкций. Приваривание колец позволяет легко исправить глубокие и труднодоступные вмятины, а локальный прогрев завершает процесс, устраняя остаточные дефекты и восстанавливая металл до идеального состояния. Мастерское владение этими технологиями и правильный выбор оборудования – залог того, что кузов автомобиля обретет свою изначальную форму и сохранит все эксплуатационные качества!

Частые ошибки при работе споттером и как их избежать

Споттер – незаменимый инструмент ремонта кузова автомобилей, чтобы выполнять точечную сварку и устранять вмятины с высокой точностью. Однако даже у опытных мастеров при работе возникают ошибки, которые приводят к снижению качества ремонта, повреждению металла или самого оборудования.

Итак, многие мастера приступают к сварке, не уделив должного внимания подготовке поверхности. Остатки краски, ржавчины, грязи или масла значительно снижают эффективность работы.

В итоге:

• Плохое сцепление сварочных элементов с металлом.
• Искрообразование, которое может повредить оборудование или окружающие элементы кузова.
• Снижение прочности сварного соединения.

Очистите рабочую поверхность от краски и ржавчины с помощью абразивных инструментов (шлифовального круга или металлической щетки). Обезжирьте зону сварки специальными составами. Убедитесь, что поверхность сухая и чистая перед началом работы.

Кроме того, неопытные пользователи часто выбирают силу тока наугад, не учитывая особенности материала и толщину металла.

Последствия:

• Недостаточный ток приводит к слабому сцеплению элементов, из-за чего сварочные детали отслаиваются.
• Слишком высокий ток вызывает перегрев, прожиг металла и возможную деформацию.

Настраивайте силу тока в соответствии с рекомендациями производителя вашего споттера. Для тонкого металла используйте минимальные значения, а для более толстых деталей – средние или высокие. Проведите тест на ненужной металлической заготовке перед началом работы.

Еще одна распространенная ошибка – перегрев. Слишком долгое воздействие на один участок металла без охлаждения. В итоге:

• Деформация поверхности, ухудшающая внешний вид и структуру кузова.
• Потеря прочности металла, что может сказаться на безопасности автомобиля.
• Необходимость дополнительных работ по исправлению перегревов.

Работайте короткими импульсами, не задерживайтесь на одном месте. Используйте системы охлаждения для снижения температуры металла. Контролируйте время воздействия и регулярно проверяйте температуру поверхности.

Другая ошибка – применение универсальных или изношенных насадок для всех типов задач, от приваривания шайб до вытягивания вмятин.

Последствия:

• Снижение эффективности работы.
• Неплотное соединение сварочных элементов.
• Увеличение времени и трудозатрат.

Подбирайте насадку в зависимости от задачи: для приваривания шайб, фиксации крючков или устранения вмятин. Регулярно проверяйте состояние насадок, очищайте их от загрязнений и заменяйте при износе.

Еще частые “промахи”:

• Поспешность и недостаточный контроль результата. Стремление быстро завершить процесс приводит к невнимательности и снижению качества выполненной работы. Подучаем неполное устранение вмятин или дефектов, слабое сварочное соединение, которое может потребовать повторного ремонта. Проводите контроль качества на каждом этапе работы. Убедитесь в надежности сварного соединения и отсутствии видимых дефектов. При необходимости исправьте недочеты сразу, а не оставляйте их на потом.
• Экономия на расходных материалах и оборудовании. Использование дешевых или неподходящих расходников, несоответствующих требованиям конкретного оборудования. Повреждение споттера из-за перегрузок или некорректного соединения. Низкое качество сварки, требующее переделки. Чтобы этого избежать, используйте оригинальные расходные материалы или их аналоги, рекомендованные производителем. Не экономьте на оборудовании и запасных частях – это окупится долговечностью и стабильной работой.
• Недостаток опыта и практики. Попытки выполнять сложные задачи без предварительной подготовки или тренировок. Тогда возникают ошибки при настройке оборудования. Повреждение деталей автомобиля. Необходимость в профессиональной переделке работы. Прежде чем приступить к сварке, изучите инструкцию к споттеру. Посетите мастер-классы или просмотрите обучающие видеоролики. Тренируйтесь на ненужных металлических пластинах, чтобы отработать технику.

Не забывайте о безопасности! Игнорирование защитных средств, неправильное обращение с инструментом и работа в неподходящих условиях. В результате:

• Травмы, ожоги, порезы или повреждения глаз от искр и горячего металла.
• Риск выхода из строя оборудования из-за несоблюдения инструкций.

Всегда надевайте защитные очки, перчатки и рабочую одежду. Работайте в хорошо проветриваемом помещении, чтобы минимизировать воздействие дыма и газов. Перед началом изучите руководство пользователя.

Работа SPOT-сваркой требует внимательности, точности и знания техники безопасности. Избегая вышеуказанных ошибок, вы сможете добиться качественного результата, сохранить оборудование в рабочем состоянии и сократить время на ремонт. Помните: тщательная подготовка, следование технологии, своевременнее обслуживание аппарата и соблюдение рекомендаций производителя – залог успешного выполнения любых кузовных работ!
