Режим Double Pulse (Двойной импульс)
СВАРИВАЕМЫЕ МАТЕРИАЛЫ
Углеродистая сталь, нержавеющая сталь, алюминиевые сплавы, сплавы на основе меди, сплавы на основе никеля, специальные сплавы.
СВАРОЧНЫЕ МАТЕРИАЛЫ
Проволока сплошного сечения, металлопорошковая проволока.
ПРИМЕНИМОСТЬ
Режим сварки двойным импульсом в защитных газах. Применяется преимущественно для сварки алюминиевых сплавов с целью модулирования формы шва и чешуйчатости (выше частота смены импульсов – более мелкие чешуйки, ниже частота чередования импульсов – более крупночешуйчатый шов).
Чередование импульсов с разными настройками по току, длине дуги, регулируемой частотой смены импульсов позволяет дополнительное добиться:
- Dысокого контроля сварочной ванны при сварке в вертикальном и потолочном положениях;
- Применения простой прямолинейной техники перемещения горелки (снижение требований к квалификации сварщика);
- Снижения тепловложения при импульсной сварке тонкостенных изделий.
Сварочные аппараты линеек CeboraSYNSTAR и CeboraKINGSTAR предлагают широкий спектр функций, способствующих успешному выполнению сварочных работ, и одной из таких функций является режим DoublePulse (двойного импульса). Этот режим обеспечивает особые преимущества при сварке алюминиевых сплавов и других металлов, делая работу сварщика более удобной и эффективной.

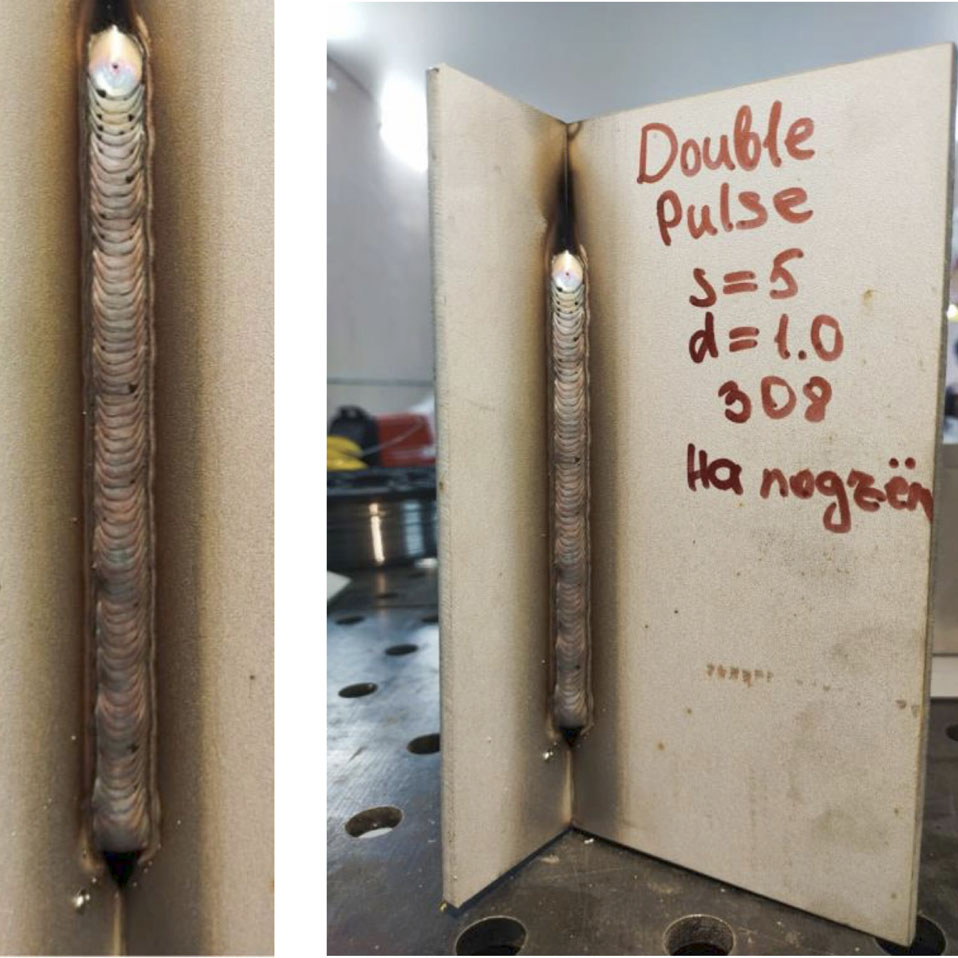

Пример сварки в режиме DoublePulse
Пример настройки DoublePulse
Для чего применяется режим DoublePulse?
Режим двойного импульса представляет собой импульсный синергетический режим сварки, при котором чередуются «горячие» и «холодные» импульсы. Это позволяет сварщику эффективно работать разных положениях сварки, особенно в вертикальном и потолочном, т.к. режим двойного импульса позволяет, без применения какой-либо техники сварки, перемещать сварочную горелку прямолинейно и без колебаний, контролируя сварочную ванну и не допуская стекания металла. Данный режим может в том числе использоваться при сварке тонколистового алюминия.
Как работает режим DoublePulse?
Принцип работы режима: чередование между двумя уровнями импульса — горячим и холодным, при котором скорость подачи сварочной проволоки, как следствие и сварочный ток, а также и сварочное напряжение изменяются между двумя уровнями – низким и высоким. «Горячий» импульс даёт проплавление, «холодный» импульс охлаждает сварочную ванну, помогая контролировать подтекание сварочной ванны, и заканчивает формирование чешуйки, далее этот алгоритм повторяется.
Что необходимо для реализации режима DoublePulse?
Для работы необходима активация двух программных продуктов в полуавтомате CeboraSYNSTAR
- Сварочная программа Cebora Pulse для SYNSTAR, артикул 238
- Сварочная программа Cebora Double Pulse для SYNSTAR, артикул 813
Режимы Pulse и DoublePulse уже активированы в следующих моделях:
Настройки и возможности режима DoublePulse
- Выбор материала сварочной проволоки, диаметра, защитного газа – базовая настройка синергетического режима сварки.
- Установка скорости подачи сварочной проволоки – базовая настройка полуавтомата. Данная установка относится к скорости подачи сварочной проволоки для «холодного» импульса.
- Настройка «скачка» скорости подачи: это и есть настройка «горячего» импульса, чем выше это значение, тем больше разница между «холодным» и «горячим» импульсами, т.е. в момент действия «горячего» импульса скорость подачи сварочной проволоки увеличивается на заданное значение «скачка».
- Настройка баланса (времени работы) «горячего» импульса по отношению к «холодному». Чем больше значение в %, тем дольше импульс находится в «горячей» фазе, тем больше тепла поступает в сварочную ванну. Стандартное значение, к примеру, для сварки алюминиевых сплавов – 50%, для сварки в вертикальном положении 20-30%.
- Настройка частоты чередования импульсов, единица измерения Герц (Гц). Настройка прежде всего влияет на форму чешуек шва. Низкая частота (0,9-1,1 Гц) позволяет получать крупночешуйчатые сварные швы, большее значение (1,5 и более Гц) – для получения мелкочешуйчатых швов.
Безусловно все режимы подбираются под конкретные условия эксплуатации, значения, приведённые выше в описании, могут быть использованы в качестве базовой отправной точки начала настройки.
Сварочные материалы, используемые в режиме DoublePulse
Режим DoublePulse в аппаратах Cebora доступен для сварки:
- Углеродистых и низколегированных сталей, проволоки сплошного сечения;
- Высоколегированных (нержавеющих) сталей, проволоки сплошного сечения;
- Алюминиевых сплавов различного сортамента, проволоки сплошного сечения;
- Сплавы на основе меди и никеля, проволоки сплошного сечения;
- Иные материалы, доступные в библиотеке загруженных синергетических режимов сварки, в т.ч. металлопорошковые проволоки.
