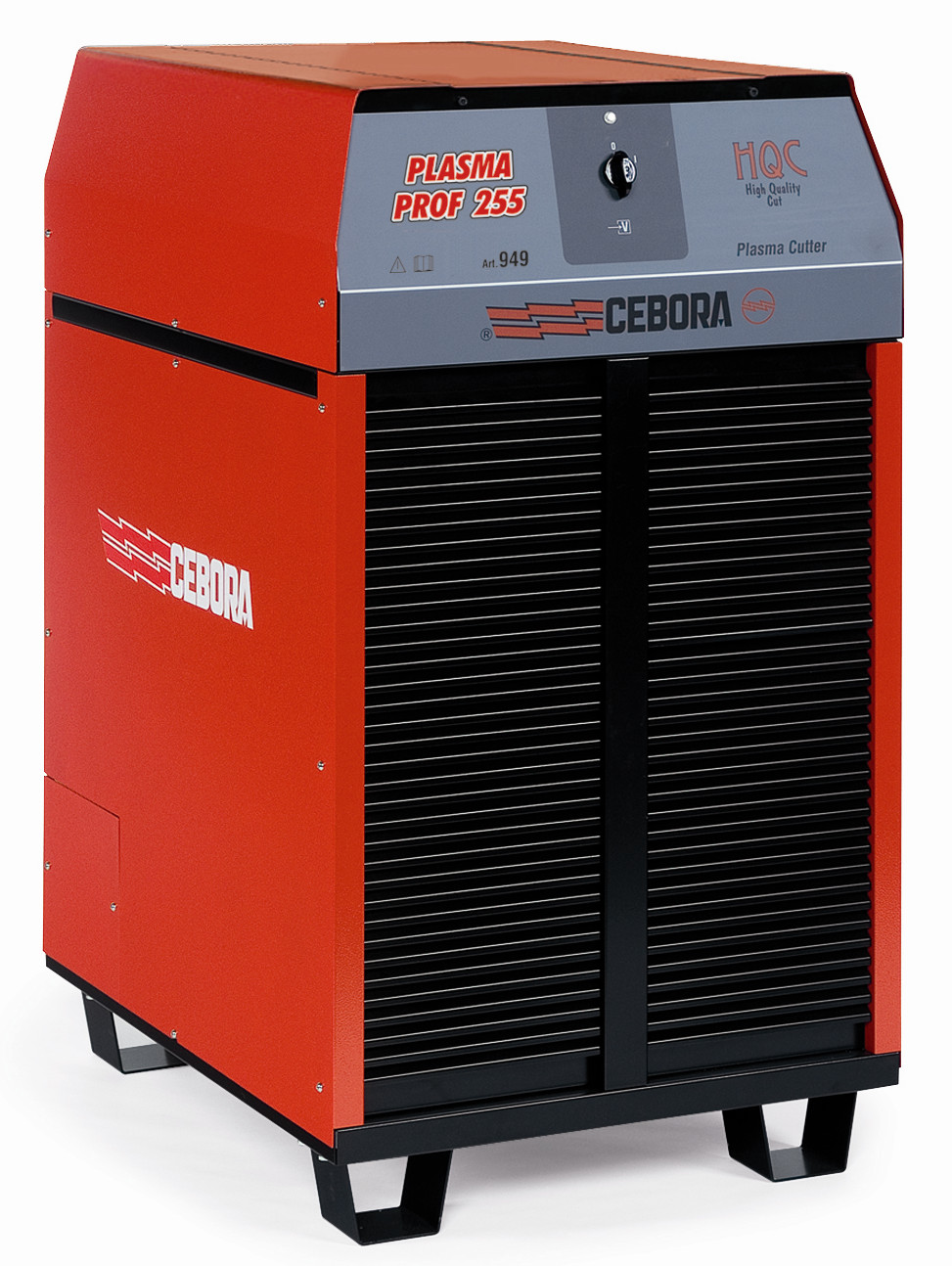

Источник плазменной резки Cebora PLASMA PROF 255 HQC для ЧПУ и роботов.
Cebora PLASMA PROF 255 HQC - промышленный источник плазменной резки для интеграции с ЧПУ и роботизированными комплексами. 3D резка металла. Прожиг - 40 мм. Работает без перерыва на максимальной мощности - ПВ 100%!
- Интерфейсы: аналоговый, CANOPEN, PROFIBUS, DEVICENET, ETHERCAT.
- 3D резка металла.
- Толщина резки: до 70 мм.
- Прожиг 40 мм.
- ПВ 100%: 250А.
- Водяная вторичная консоль для высокопроизводительной резки алюминия и стали;
- Простое программирование благодаря Sinergic Gas Console.
- Диапазон регулировки тока: 5-250 А.
- Блок водяного охлаждения в комплекте!
- Экономный расход электродов и форсунок.
- Используется для работы с ЧПУ/роботами. Совместим с большинством производителей.
- Вес: 406 кг.
- Выездная гарантия: 3 года.
Whatsapp qr-code
Отсканируйте qr-code чтобы написать нам в whatsapp
Если вы хотите написать в whatsapp на компьютере, перейдите по этой ссылке
Бесплатная тестовая эксплуатация сварочного оборудования CEBORA на вашем предприятии. До 20 дней!
Подробнее- Описание
- Характеристики
- Комплектация
- Резаки/горелки
- Комплектующие
-
Описание
Особенности и характеристики:
Водяная вторичная консоль для высокопроизводительной резки алюминия и стали;
Обновление программного обеспечения за несколько секунд;
Возможность выбора цифрового или аналогового интерфейса;Простое программирование благодаря Sinergic Gas Console.
- Высококачественный микропроцессор ARM;
- Новое и чрезвычайно надежное аппаратное обеспечение;
- Гибкость в регулировке тока резки;
- USB-порт для обновления программного обеспечения;

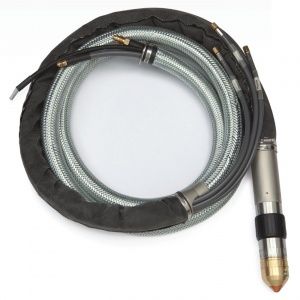

- Горелка CP 450G совместима со всеми источниками питания HQC CEBORA, как для 2D, так и для 3D, с углом наклона до 45 градусов;

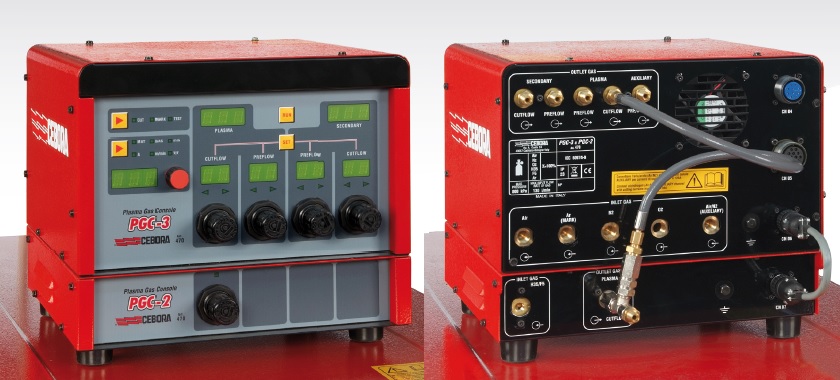

- Ручная газовая консоль PGC Synergic: предназначена для удобного управления параметрами резки;
- Автоматическая газовая консоль APGC: для контроля в реальном времени всех потоков газа и автоматического переключения между резкой и маркировкой;
- HQC CONTROL PANEL, цифровая сенсорная панель дистанционного управления (подходит для автоматических частично интегрированных систем);
- Water Secondary Console, для резки нержавеющей стали и алюминия с использованием воды, подобной вторичной жидкости. Предназначен для ручной и автоматической газовой консоли;
- Блок высокочастотных и газовых клапанов, который объединяет два компонента в один, используя только горелку CP 450G Cebora для станков с ЧПУ любого размера.
Описание:
Системы плазменной резки Cebora HQC (High Quality Cutting), созданные для автоматизации, родились благодаря нашему многолетнему опыту в области плазменной резки, объединению с профессионализмом и теоретической поддержкой сложных симуляционных систем престижного подразделения по промышленным применениям плазмы итальянского университета "Болонья".
Источники Plasma HQC представляют собой комплексные системы для резки высокого качества с плазменными газами металлических изделий и конструкций, состоящие из чрезвычайно сложных электронных источников энергии, способных обеспечивать непрерывную работу 120A, 250A и 420A соответственно, обеспечивая получение разрезов максимальной толщины 35, 60 и 80 мм с качеством до "диапазона 2" в соответствии с международным эталоном стандарта ISO 9013.
Такие результаты стали возможными благодаря интегрированной разработке и прямому производству каждой отдельной части этих систем, которые также включают:
- Полуавтоматическая синергетическая газовая консоль (PGC) для безошибочной ручной настройки параметров резки;
- Автоматическая газовая консоль (APGC) для полного программирования системы резки с пантографа / робота с ЧПУ, а также контроль и непрерывная регулировка потоков режущего газа;
- Высокочастотные источники для быстрого и точного зажигания плазменной дуги;
- Блок газовых клапанов для подачи и обмена между различными потоками газа, позволяющий получить наилучшее качество с момента начала резки даже на более тонких материалах.
Преимущества:

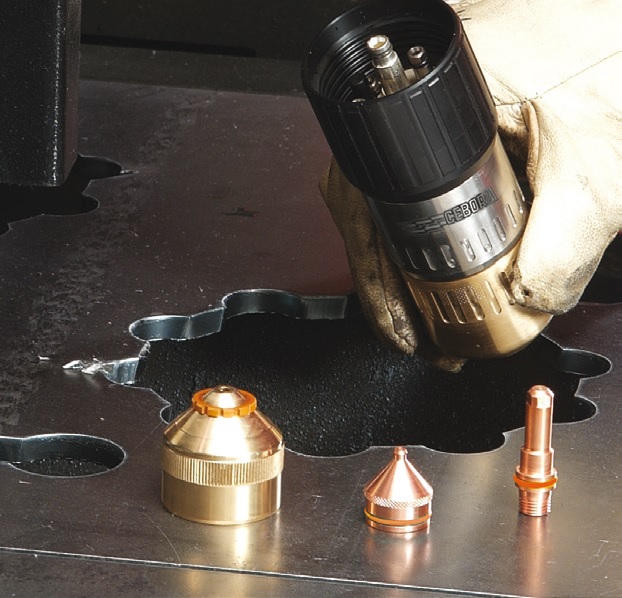

Настоящим сердцем этих систем являются плазмотроны Cebora CP251G и CP450G (скошенные для 3D резки) с их соответствующими расходными материалами (для которых Cebora уже сделала несколько патентов), производительность резки и срок службы которых, находятся на самом высоком уровне.
Особая забота при разработке системы HQC, была посвящена эксплуатационной эффективности, что обеспечило чрезвычайно низкое потребление газа по сравнению с конкурентами, что делает инвестиции в системы резки Cebora Plasma HQC быстро амортизируемыми.
3D резка металла:

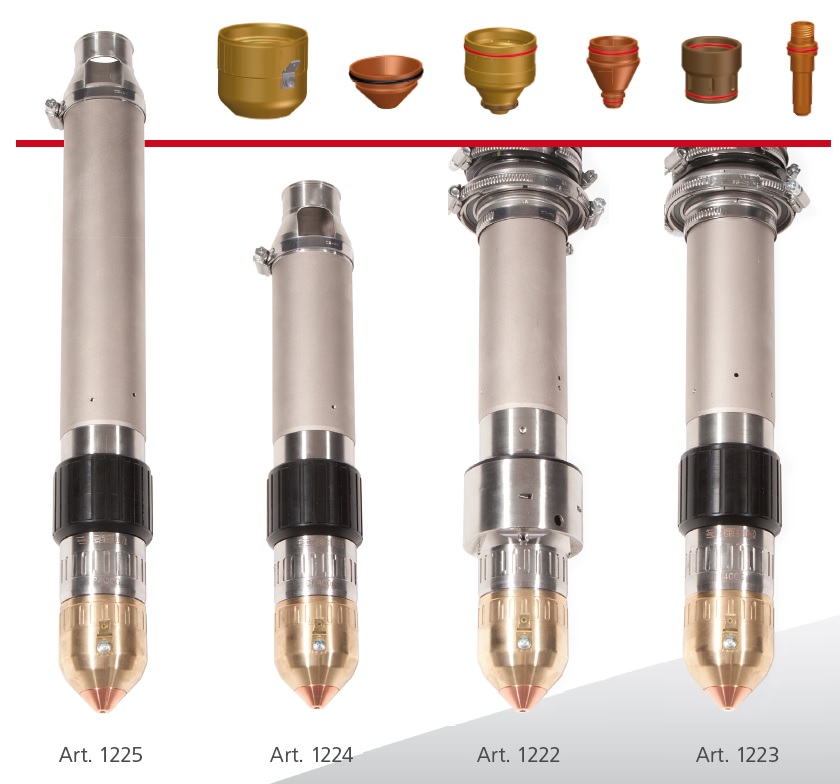

Постепенное увеличение спроса на 3D-режущие системы, выполненные с использованием либо пантографов, оснащенных коническими режущими узлами, либо антропоморфных роботов, привело компанию Cebora к разработке полного семейства фасонных фасок с соответствующими расходными материалами, то есть серии CP450G, предназначенной только для 3D-резки металла, с использованием пантографа или робота.
Скошенные плазмотроны CP450G отличаются размерами и техническими решениями, специально предназначенными для этих применений, а также требуют пространства и степеней свободы и интеграции, которые требуются для реализации всех функций.
К плазмотронам также добавлены интерфейсы роботов, способные удовлетворить любые потребности в интеграции: от традиционных аналоговых интерфейсов до самых современных и сложных цифровых, основанных на промышленной шине.
Высокая визуализация: прожиг толстых пластин
Материал: SS 15 мм Пилотная дуга в защитном газе: N2
10000 fps Максимальный ток: 120 А Газ плазменной резки: H35
1/200000 сек Пилотная дуга плазменного газа: N2 Защитный газ: N2
без фильтров 0 мс 39.5 мс 390 мс 500 мс 600 мс 1200 мс

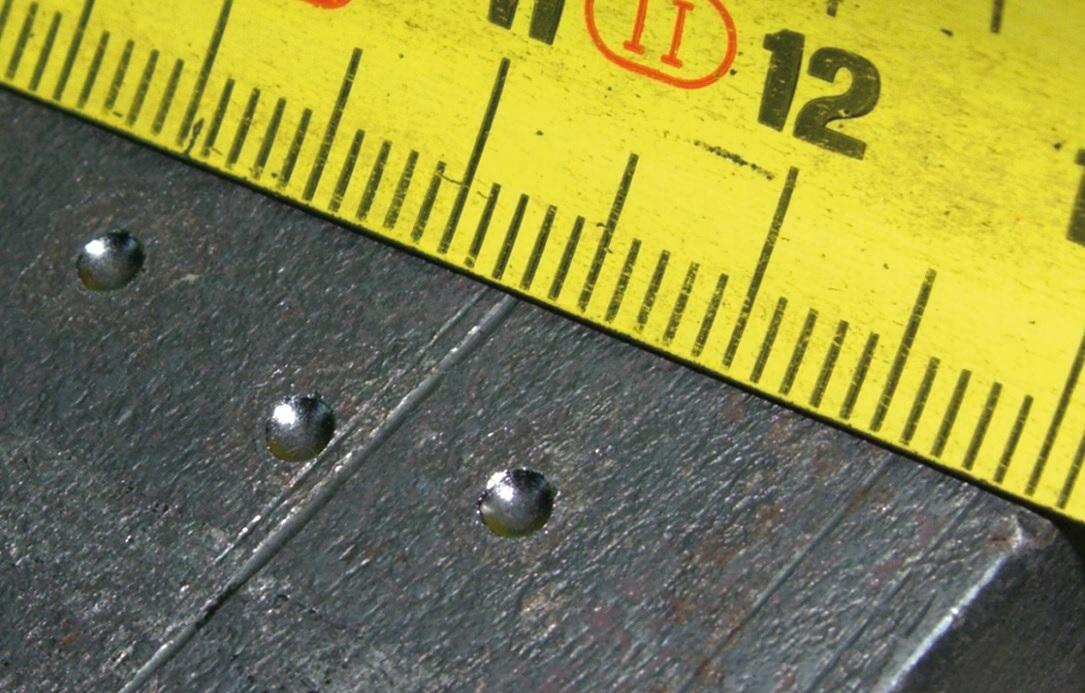

Маркировка
Функция точечной маркировки позволяет выполнять чрезвычайно точную маркировку вдавливания с использованием тех же расходных материалов и той же комбинации и давлений газов, которые понадобятся позже для резки металлического листа, независимо от материала и его толщины. Переключение между точечной маркировкой и режимом резки полностью осуществляется с помощью ЧПУ станка для резки.
Таблица скорости резки
Сталь Нержавеющая сталь Алюминий ГАЗ ТОК
(А)
Толщина
(мм)
Скорость резки
(мм/мин)
ГАЗ ТОК
(А)Толщина
(мм)Скорость резки
(мм/мин)ГАЗ ТОК
(А)Толщина
(мм)Скорость резки
(мм/мин)O2/O2 40 1 3600 O2/O2
30 1 2800 Air/Air 45 1 5500 45 3 1100 2 2100 2 3000 50 5 800 40 3 1500 3 1300 O2 / Air 80 3 6100 F5/N2 70 4 3200 Air/Air
80 3 6500 5 3000 6 1100 8 3200 12 1200 - - 10 2500 O2 / Air 120 5 4000 H35/N2 120 8 1400 H35/N2 120 10 1700 12 2000 12 800 15 1300 20 1100 20 400 25 550 O2 / Air 200 8 5000 H35/N2
200 10 1500 H35/N2
200 15 4400 12 3100 15 1000 25 1400 25 1500 20 750 40 700 40 700 - - 50 - O2 / Air 250 12 3600 H35/N2
250 12 1700 H35/N2
250 15 3500 25 1500 25 700 25 1500 40 500 40 300 40 750 60 220 50 250 50 300 O2 / Air 420 50 750 H35/N2
420
40 650 H35/N2
420 40 1850 80 220 60 450 80 750 - - H2-Ar/N2 40 900 - - - - 80 350 - -
Схема системы ЧПУ
[арт. 470] Ручная газовая консоль или [Арт. 466] Автоматическая газовая консоль
[арт. 469] Газовые вентильные агрегаты + [Арт. 464] Блок зажигания HV19 / 1 или [ст. 459] Блок зажигания / блок плазменных клапанов
[арт. 1166] Газовое соединение между консолью [Арт. 470/466] и газовые клапаны
[арт.1159] Газовое соединение между источником питания и блоком зажигания (HQC 120A и HQC 250A)
[арт. 1189] Удлинитель между источником питания и консолью
[арт.1200] Соединение между ЧПУ и источником питанияЧПУ с аналоговым интерфейсом
ЧПУ с цифровым интерфейсом
Схема системы робота
[арт.1223.02] Горелка CEBORA CP450 ROBOT. Экранированный с короткой ручкой (294 мм)
[арт. 470] Ручная газовая консоль или [Арт. 466] Автоматическая газовая консоль
[арт. 462] ВЧ блок + газовый клапан
[арт. 1166] Газовое соединение между консолью [Арт. 470/466] и газовые клапаны
[арт. 1169] Газовое соединение между источником питания и блоком зажигания
[арт.1189] Удлинитель между источником питания и консолью
[арт.1200] Соединение между ЧПУ и источником питания
-
Характеристики
Бренд Cebora Тип Автоматизированная плазменная резка ?РазмерГабаритные размеры (мм). Габаритные размеры определяют компактность и мобильность устройства. Соответственно, чем они меньше, тем меньше места будет занимать сварочный аппарат, и тем удобней будет с ним передвигаться при работе.685x995x1255 мм Страна производства Италия Питание 380 В ?ВесВес (кг). Вес сварочного аппарата часто определяет работы, которые с его помощью можно выполнять. Если легкие аппараты можно переносить с места на место, то более тяжелые модели требуют стационарного расположения.406 кг ?Потребляемая мощность 100%Потребляемая мощность (кВа). Параметр, от которого зависит расход электроэнергии при осуществлении работ и, соответственно, ее стоимость.46 кВт Диапазон регулировки тока 5-250А ПВ 100% при 40°C 250А Максимальная толщина реза 70 мм Прожиг 40 мм -
Комплектация
Инструкция 1 шт Паспорт изделия 1 шт Разъем 1 шт Блок охлаждения 1 шт -
